KSB UPA CONTROL Betriebsanleitung Seite 29

Bouton poussoir de
protection
Supports de fusible
Fusible de rechange
Relais thermique
Connecteur bobine
230 V
Contacteur
Index da la
valeur
d'intensité
calculée
NOTA
Raccorder les 2 fils
volants repères 95 et
96 aux bornes cor-
respondantes du
relais thermique
Sortie vers
pompe ou
moteur triphasé
Sortie vers moteur ou
pompe monophasé
équipé d'un coffret
de démarrage
All manuals and user guides at all-guides.com
Réglage de la
sensibilité
Arrivée du secteur monophasé
Coffret de démarrage
Voyant de mise
sous tension
Sélection du nombre
d'électrodes
Bornier de raccordement
Bornier d'alimentation
Montage à réaliser par
le client entre la borne
L3 et la borne 4T2
(fil de section 2,5 mm

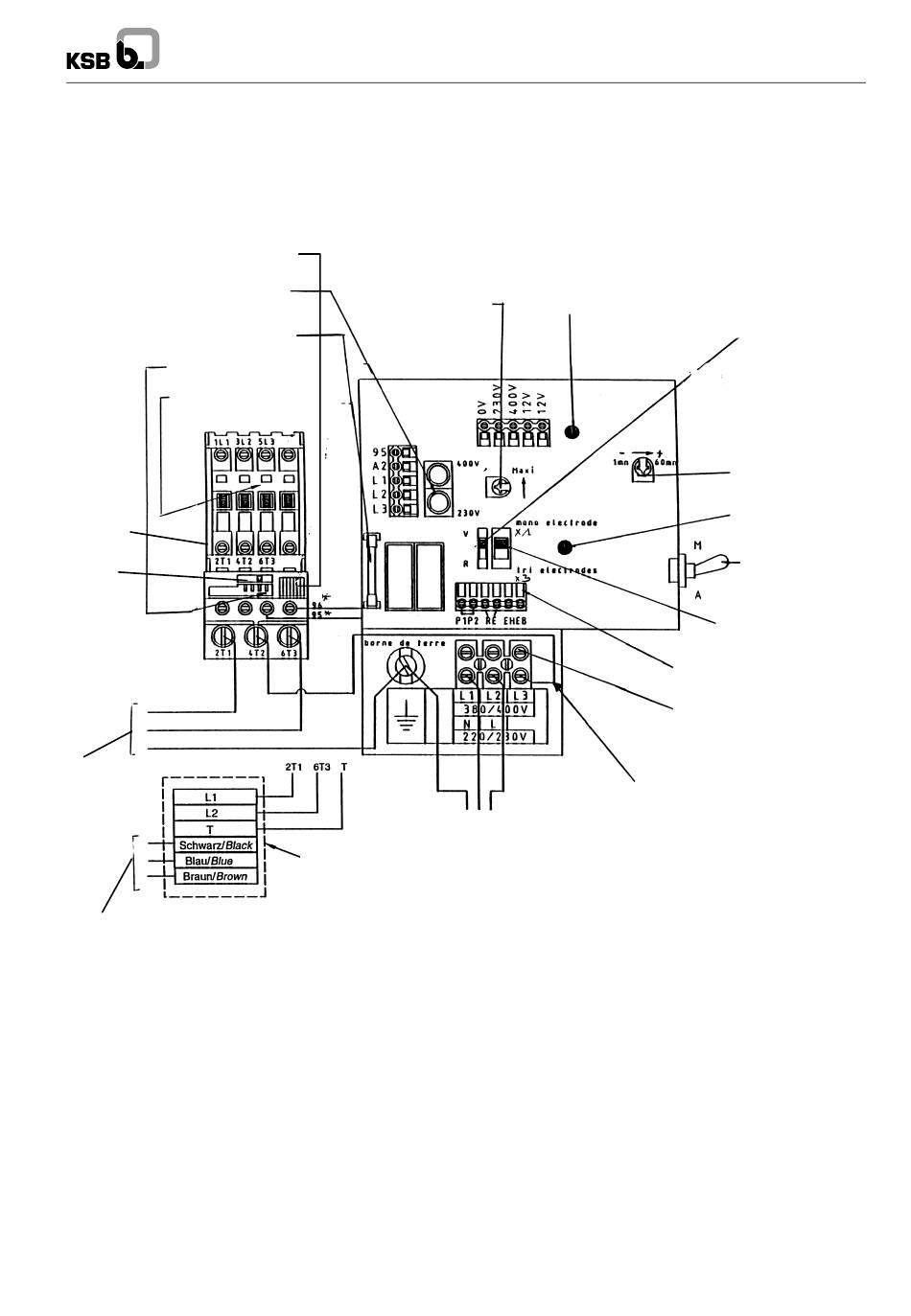

Raccordement du coffret manque
d'eau UPA CONTROL en
monophasé 230 V
UPA CONTROL
Sélection du
mode de
fonctionnement
Temporisation
Voyant rouge signal
de manque d'eau
Interrupteur
marche/arrêt
2
)
