KSB LevelControl Basic 2 Zusatzbetriebsanleitung
Niveauabhängiges schaltgerät
Vorschau ausblenden
Andere Handbücher für LevelControl Basic 2:
- Betriebs-/montageanleitung (72 Seiten) ,
- Applikationshandbuch (72 Seiten) ,
- Zusatzbetriebsanleitung (8 Seiten)
Verwandte Anleitungen für KSB LevelControl Basic 2
Inhaltszusammenfassung für KSB LevelControl Basic 2

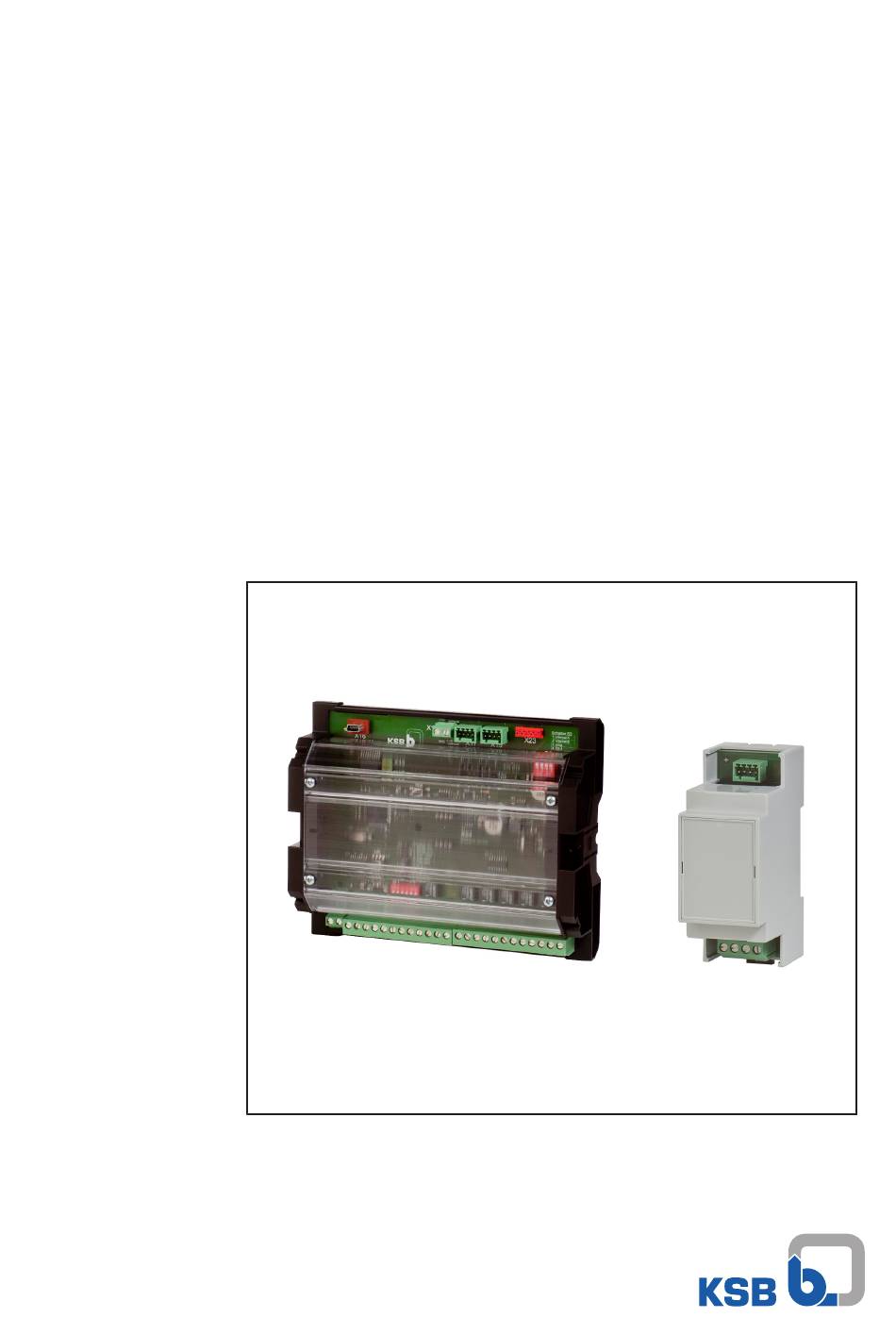

- Seite 1 Niveauabhängiges Schaltgerät LevelControl Basic 2 Meldemodul Strommessmodul Zusatzbetriebsanleitung...
- Seite 2 Impressum Zusatzbetriebsanleitung LevelControl Basic 2 Originalbetriebsanleitung Alle Rechte vorbehalten. Inhalte dürfen ohne schriftliche Zustimmung des Herstellers weder verbreitet, vervielfältigt, bearbeitet noch an Dritte weitergegeben werden. Generell gilt: Technische Änderungen vorbehalten. © KSB SE & Co. KGaA, Frankenthal 18.01.2018...
-
Seite 3: Inhaltsverzeichnis
Zugehörige Unterlagen ........................ 30 10.1 Anschlussbild/Klemmenplan .......................... 30 10.1.1 Einzelmeldungen - Anzeige Schalttafel (Beispiel) ................ 30 10.1.2 Analogausgang .......................... 30 10.1.3 Strommessung 3~.......................... 31 10.1.4 Strommessung 1~.......................... 32 10.1.5 Feldbusanbindung .......................... 32 10.1.6 Redundante pneumatische Füllstandsmessung ................ 33 10.1.7 Teilredundantes Lufteinperlsystem .................... 35 Stichwortverzeichnis.......................... 37 LevelControl Basic 2 3 von 40... -
Seite 4: Allgemeines
1 Allgemeines 1 Allgemeines Diese Zusatzbetriebsanleitung gilt zusätzlich zur Betriebs-/ Montageanleitung. Alle Angaben der Betriebs-/ Montageanleitung müssen beachtet werden. Tabelle 1: Relevante Betriebsanleitungen Baureihe Drucksachennummer der Betriebs-/ Montageanleitung LevelControl Basic 2 4041.80 LevelControl Basic 2 4 von 40... -
Seite 5: Sicherheit
Die Zusatzbetriebsanleitung ist vom zuständigen Fachpersonal/Betreiber zu lesen und muss vollständig verstanden werden. Der Inhalt der Zusatzbetriebsanleitung muss vor Ort ständig für das Fachpersonal verfügbar sein. Für die Einhaltung von in der Zusatzbetriebsanleitung nicht berücksichtigten ortsbezogenen Bestimmungen ist der Betreiber verantwortlich. LevelControl Basic 2 5 von 40... -
Seite 6: Transport/Zwischenlagerung/Entsorgung
▪ Das Zubehör sollte in einem trockenen Raum bei möglichst konstanter Luftfeuchtigkeit lagern. ▪ Starke Schwankungen der Luftfeuchtigkeit vermeiden (siehe Tabelle Umgebungsbedingungen Lagerung). Bei sachgemäßer Lagerung ist ein Schutz bis maximal 12 Monate gegeben. LevelControl Basic 2 6 von 40... -
Seite 7: Beschreibung

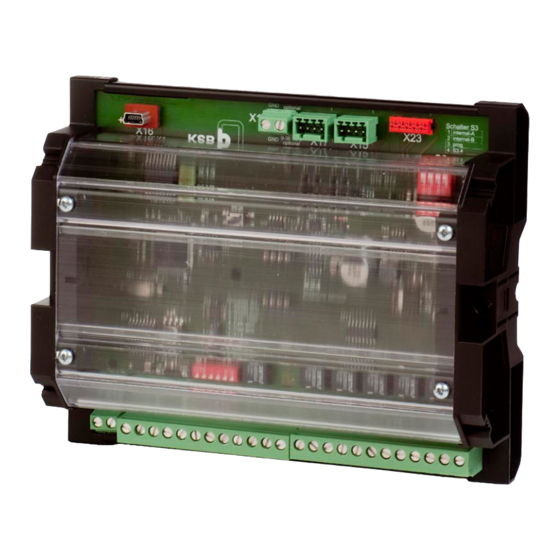

Geräte mit älteren Firmwarestand müssen unter Zuhilfenahme des KSB-Service-Tools aktualisiert werden. 4.2 Allgemeine Beschreibung Meldemodul Das Meldemodul ist ein Erweiterungsmodul zu LevelControl Basic 2. Es bietet: ▪ sechs potentialfreie Meldungen: – Störung Pumpe 1 – Störung Pumpe 2 –... - Seite 8 Platinenversorgung (optional, 9-30 V) Parametrierung erfolgt über Serviceschnittstelle auf der LevelContol Basic 2-Platine) Anschluss Strommessmodul Pumpe 2 Anschluss Strommessmodul Pumpe 1 Anschluss Meldemodul an LevelControl Basic 2 Analogausgang (4-20 mA) Anschluss ModBus-RTU Anschluss Systembus (ohne Funktion) Potentialfreie Meldung 1 (Standardeinstellung: Potentialfreie Meldung 2 (Standardeinstellung: Pumpe 1 gestört)
-
Seite 9: Technische Daten
4 Beschreibung vorgeschaltete Stromwandler. Der Anschluss der Strommessmodule an LevelControl Basic 2 erfolgt über das Meldemodul. Abb. 2: Beschreibung Strommessmodul Phase L2 Phase L3 Anschluss Meldemodul HINWEIS Mit Hilfe des Strommessmoduls werden die Ströme in den Phasen L2 und L3 (bei 3~- Pumpen) bzw. - Seite 10 Die Verwendung des Meldemoduls ist ab Gerätefirmware Version 1.2 möglich. Strommessmodul HINWEIS LevelControl Basic 2 wird nur ab Werk mit Strommessmodul(en) ausgerüstet. Eine nachträgliche Ausrüstung mit Strommessmodulen ist nicht möglich! Die Strommessmodule werden über das Meldemodul an LevelControl Basic 2 angeschlossen.
-
Seite 11: Aufstellung/Einbau
3. Abdeckplatte auf der BC-Platine vorsichtig von den Abstandshaltern lösen. 4. Meldemodul mit dem mitgelieferten Verbindungskabel mit der BC-Platine verbinden. Richtige Position des Steckers beachten! Beim Aufstecken des Verbindungskabels mechanische Codierung der Stecker beachten! LevelControl Basic 2 11 von 40... - Seite 12 überprüfen. Blinkt die grüne Betriebs-LED auf dem Meldemodul, so wurde das Meldemodul durch LevelControl Basic 2 nicht erkannt. In diesem Falle die Firmware-Version des Schaltgeräts, welche im Display unter Parameter 4-1-1 ausgelesen werden kann, überprüfen. Es wird mindestens Firmware Version 1.2 oder höher benötigt.
-
Seite 13: Strommessmodul Anschließen
überprüfen. Blinkt die Betriebs-LED auf dem Meldemodul, so wurde das Meldemodul durch LevelControl Basic 2 nicht erkannt. In diesem Falle die Firmware-Version des Schaltgeräts, welche im Display unter Parameter 4-1-1 ausgelesen werden kann, überprüfen. Es wird mindestens Firmware Version 1.2 oder höher benötigt. - Seite 14 5 Aufstellung/Einbau Das Strommessmodul gemäß elektrischem Anschlussplan anschließen. (ð Kapitel 10.1.3, Seite 31) / (ð Kapitel 10.1.4, Seite 32) LevelControl Basic 2 14 von 40...
-
Seite 15: Inbetriebnahme/Außerbetriebnahme
Motorschutzschalter beider Pumpen ausschalten und gegen Wiedereinschalten sichern. Bei 230 V-Varianten: Pumpennetzstecker ziehen. Falls die Pumpen direkt an den Klemmen im Gerät angeschlossen sind, muss das Gerät vom Netz getrennt werden. 4. Schaltgerät wieder verschließen. LevelControl Basic 2 15 von 40... - Seite 16 6 Inbetriebnahme/Außerbetriebnahme Längerfristige Außerbetriebnahme 1. Hand-0-Automatik-Schalter beider Pumpen in Stellung "0" schalten. 2. Versorgungsspannung ausschalten. ð Danach ist keinerlei Steuer- und Meldefunktionalität mehr gegeben. LevelControl Basic 2 16 von 40...
-
Seite 17: Bedienung
7.1.2.1 Potentialfreie Meldungen Wird das Meldemodul verwendet werden sechs potentialfreie Meldungen zur Verfügung gestellt: ▪ Schaltvermögen: 30 V, 1 A ▪ Ausführung: Wechslerkontakt. Die Melderelais sind im Gut-Zustand bzw. Ruhe-Zustand angezogen und fallen im Meldefall ab. LevelControl Basic 2 17 von 40... - Seite 18 Pumpe 1 ist aufgrund eines anliegenden Fehlers gesperrt und abgefallen kann somit bei Anforderung nicht zugeschaltet werden Pumpe 2 gestört Pumpe 2 ist aufgrund eines anliegenden Fehlers gesperrt und abgefallen kann somit bei Anforderung nicht zugeschaltet werden LevelControl Basic 2 18 von 40...
-
Seite 19: Füllstandsmessung Mit Schwimmschaltern Oder Digitalen Sensoren
40 - 75 (110) A: 4 mA ➔ 0 A, 20 mA ➔110 A 7.1.2.2.1 Füllstandsmessung mit Schwimmschaltern oder digitalen Sensoren Bei Verwendung digitaler Füllstandsmessmethoden (Schwimmer, digitale Schalter) wird ein, dem jeweiligen Schaltzustand entsprechendes, Treppensignal abgebildet. Die Zuordnung der Schaltzustände zeigt folgende Tabelle: LevelControl Basic 2 19 von 40... - Seite 20 Beim Befüllen Sensorfehler 0 mA sehr niedrig 4 mA Pumpen aus Spitzenlastpumpe ein niedrig 7 mA Spitzenlastpumpe aus Grundlastpumpe ein (nicht relevant) mittel 10 mA hoch 13 mA Grundlastpumpe ein Spitzenlastpumpe aus (nicht relevant) LevelControl Basic 2 20 von 40...
-
Seite 21: Füllstandsmessung Mit Analogem Sensor
Werden pneumatische Messung (Staudruck) oder Lufteinperlung zur Füllstandsmessung verwendet, so stellt der Analogausgang ein füllstandsproportionales Stromsignal zur Verfügung, welches den Messwert abhängig vom Messbereich des auf dem Meldemodul verwendeten Drucksensors auf 4 bis 20 mA abbildet. LevelControl Basic 2 21 von 40... -
Seite 22: Füllstandsmessung Bei Der Verwendung Von Hebeanlagen
MiniCompacta / Compacta verwendet, so stellt der Analogausgang ein füllstandsproportionales Stromsignal zur Verfügung, welches den Messwert unabhängig von allen getätigten Einstellungen im Bereich von 0 bis 1 mWs auf 4 bis 20 mA abbildet. LevelControl Basic 2 22 von 40... -
Seite 23: Füllstandsmessung Mit Teilredundanter Lufteinperlung Oder Redundanter Pneumatischer Messung
Messwert zur Steuerung der Pumpen verwendet ▪ bei Atex-Anwendungen (3-6-1 Atex-Mode = „1“, eingeschaltet) wird so lange der jeweils höher liegende Messwert verwendet, wie durch mindestens eines der beiden Füllstandsmesssysteme noch eine Überdeckung der Pumpe gewährleistet ist. LevelControl Basic 2 23 von 40... -
Seite 24: Feldbusanbindung
Im Falle einer Störung wird eine Meldung A11 – Sensorfehler ausgegeben. 7.1.2.3 Feldbusanbindung Das Erweiterungsmodul zu LevelControl Basic 2 bietet eine Modbus-(RTU)- Schnittstelle. Diese ist zum Schaltgerät hin elektrisch sicher getrennt. Die ModBus-Schnittstelle kann unmittelbar zur Einbindung in ein ModBus-Netzwerk genutzt werden und bietet die Möglichkeit entsprechende Feldbus-Gateways... -
Seite 25: Meldungsübertragung
Wicklungsschutz oder Motorschutzschalter der Pumpe 2 hat ausgelöst Bit 2 - A3 - Motor 1 Temperatur hoch Motor 1 Temperatur hoch, Wicklungsschutzwarnung hat ausgelöst Bit 3 - A4 - Motor 2 Temperatur hoch Motor 2 Temperatur hoch, Wicklungsschutzwarnung hat ausgelöst LevelControl Basic 2 25 von 40... -
Seite 26: Funktionen
Funktionslauf Pumpe 2 Pumpe 2 führt gerade einen Funktionslauf durch 7.1.2.3.3 Funktionen Über den Feldbus können verschiedene Gerätefunktionen auf LevelControl Basic 2 ausgeführt werden. Diese sind mit dem Funktionscode 05 (Write Single Coil) erreichbar. Funktionscode, Register (Coil) und Wert sind als Hexadezimalzahlen dargestellt und können in dieser Form direkt ins Modbus-RTU-Protokoll übernommen... -
Seite 27: Terminierung
Die Abschlusswiderstände für ModBus RTU und Feldbusanbindung sind ab Werk gesetzt. Ist das Meldemodul nicht das Endgerät, Abschlusswiderstände herausnehmen. Wird LevelControl Basic 2 als Endgerät im Feldbus-System betrieben oder wird eine Punkt-zu-Punkt-Verbindung zu einem Feldbus-Gateway hergestellt, müssen zur Sicherstellung einer korrekten Betriebsweise die Abschlusswiderstände auf der Platine gesetzt werden. -
Seite 28: Wartung/Instandhaltung
8 Wartung/Instandhaltung 8 Wartung/Instandhaltung 8.1 Wartungs-/ Inspektionsmaßnahmen KSB empfiehlt die regelmäßige Inspektion/ Wartung gemäß folgendem Plan: Tabelle 19: Wartungs-/ Inspektionsmaßnahmen Maßnahme Inspektion Wartung Zusatzbetriebsanleitung sowie Betriebs-/ Montageanleitung lesen Kabelverbindung zwischen Meldemodul und LevelControl Basic 2-Platine auf korrekte Montage prüfen Kabelverbindung zwischen Strommessmodul und Meldemodul auf korrekte Montage überprüfen... -
Seite 29: Störungen: Ursachen Und Beseitigung
Kommunikation unterbrochen ▪ Versorgungsspannung abschalten und wieder zuschalten ▪ Schaltgerät zurücksetzen Parametrierung nach Nicht dokumentierte Parameter ▪ Parametrierung wieder herstellen Feldbuszugriff fehlerhaft können über Feldbus ebenfalls ▪ Skript für Feldbuszugriff prüfen und verändert werden korrigieren LevelControl Basic 2 29 von 40... -
Seite 30: Zugehörige Unterlagen
Die Belegung der Melderelais kann mit Hilfe des Servicetools geändert werden. 10.1.2 Analogausgang Abb. 11: Analogausgang HINWEIS Der Analogausgang stellt ein füllstandsproportionales 4-20 mA-Signal zur Verfügung. Die Belegung kann mit Hilfe des Servicetools geändert werden. LevelControl Basic 2 30 von 40... -
Seite 31: Strommessung 3
10 Zugehörige Unterlagen 10.1.3 Strommessung 3~ Abb. 12: Strommessung 3~ Einspeisung Pumpe 1 Einspeisung Pumpe 2 Strommessmodul Pumpe 1 Strommessmodul Pumpe 2 Anschluss Strommessung Pumpe 1 auf Anschluss Strommessung Pumpe 2 auf Meldemodul Meldemodul LevelControl Basic 2 31 von 40... -
Seite 32: Strommessung 1
10 Zugehörige Unterlagen 10.1.4 Strommessung 1~ Abb. 13: Strommessung 1~ Einspeisung Pumpe 1 Einspeisung Pumpe 2 Strommessmodul Pumpe 1 Strommessmodul Pumpe 2 Anschluss Strommessung Pumpe 1 auf Anschluss Strommessung Pumpe 2 auf Meldemodul Meldemodul 10.1.5 Feldbusanbindung Abb. 14: Feldbusanbindung LevelControl Basic 2 32 von 40... -
Seite 33: Redundante Pneumatische Füllstandsmessung
Die Verwendung eines redundanten Staudrucksystems bietet ein redundantes Füllstandsmesssystem, ebenso wie bei zugeschaltetem ATEX-Modus eine redundante Mindest-Niveau-Überwachung. Abb. 15: Redundante pneumatische Füllstandsmessung Drucksensor LevelControl Basic 2 Redundanter Drucksensor auf Meldemodul Reduzierverbinder Reduzierverbinder Tauchglocke oder Messglocke Redundante Tauchglocke oder Messglocke LevelControl Basic 2 33 von 40... - Seite 34 Zur Sicherstellung einer korrekten Funktion des Schaltgeräts muss der Luftschlauch beider Mess- oder Tauchglocken stetig fallend verlegt werden, so dass kondensationsbedingte Wassersackbildung im Luftschlauch vermieden wird. Zu lange Verschlauchung ist bei der Installation abzuschneiden. LevelControl Basic 2 34 von 40...
-
Seite 35: Teilredundantes Lufteinperlsystem
Sets oder zwei Tauchglockensets benötigt. Beide Mess- oder Tauchglocken sind jeweils in einem Abstand von 200 mm (Unterkante Glocke) zum Behälterboden zu montieren. Werden diese auf einer anderen Montagehöhe angebracht, muss dies im Schaltgerät eingestellt werden. LevelControl Basic 2 35 von 40... - Seite 36 Zur Sicherstellung einer korrekten Funktion des Schaltgeräts muss der Luftschlauch beider Mess- oder Tauchglocken stetig fallend verlegt werden, so dass kondensationsbedingte Wassersackbildung im Luftschlauch vermieden wird. Zu lange Verschlauchung ist bei der Installation abzuschneiden. LevelControl Basic 2 36 von 40...
-
Seite 37: Stichwortverzeichnis
