KSB UPA CONTROL Betriebsanleitung Seite 30

Supports de fusible
Fusible de rechange
Relais thermique
Connecteur bobine
230 V
NOTA
Mettre le fusible
dans le bon sup-
port en fonction
de la tension
choisie
NOTA
Raccorder les 2
fils volants
repères 95 et 96
aux bornes cor-
respondantes du
relais thermique
Sortie vers moteur
ou pompe triphasé
230 V ou 400 V
de démarrage
30
All manuals and user guides at all-guides.com
Réglage de la
sensibilité
Arrivée du secteur triphasé
UPA CONTROL
Voyant de mise
sous tension
Sélection du
mode de
fonctionnement
Temporisation
Voyant rouge signal
de manque d'eau
Interrupteur
marche/arrêt
Sélection du nombre
d'électrodes
Bornier de raccordement
Bornier d'alimentation

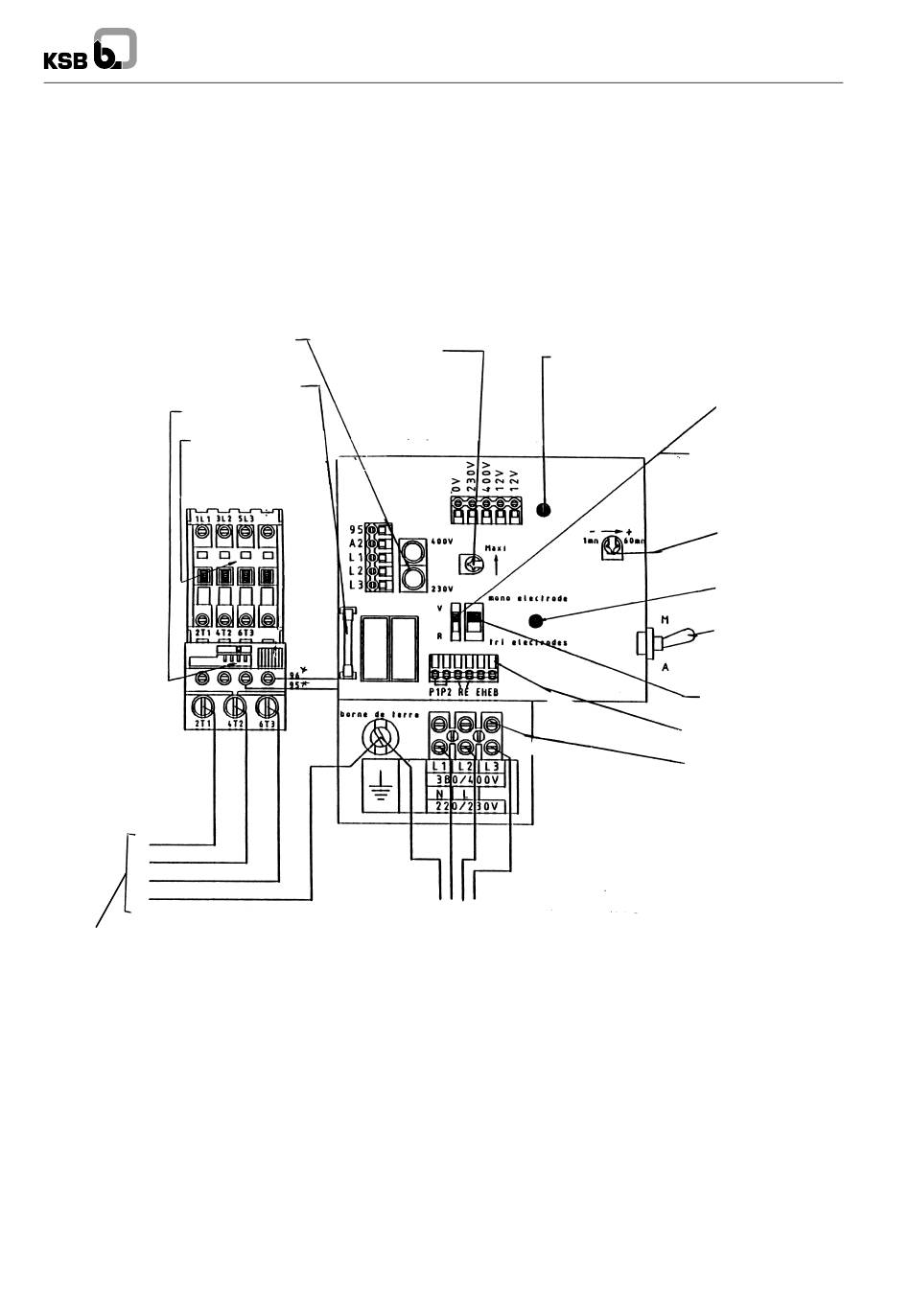

Raccordement du coffret manque
d'eau UPA CONTROL en triphasé
230 V ou 400 V
