7.3 Trockenlaufschutz oder Wasserstandssteuerung mit 1 Elektrode, Betriebsart "Entleeren"
-- Zeitrelais: Zeigt die für den Wiederanstieg des Wasserspiegels erforderliche Zeit an und begrenzt die Einschalthäufigkeit der
Pumpe (siehe Pumpen-Betriebsanleitung).
Das Zeitrelais ist werksseitig auf 3 Minuten voreingestellt. Die Zeitverzögerung kann am Zeitrelais individuell auf eine Dauer
zwischen einer Minute und einer Stunde eingestellt werden.
Während des Ablaufs der Zeitverzögerung ist die Pumpe ausgeschaltet, die rote Kontrolleuchte blinkt.

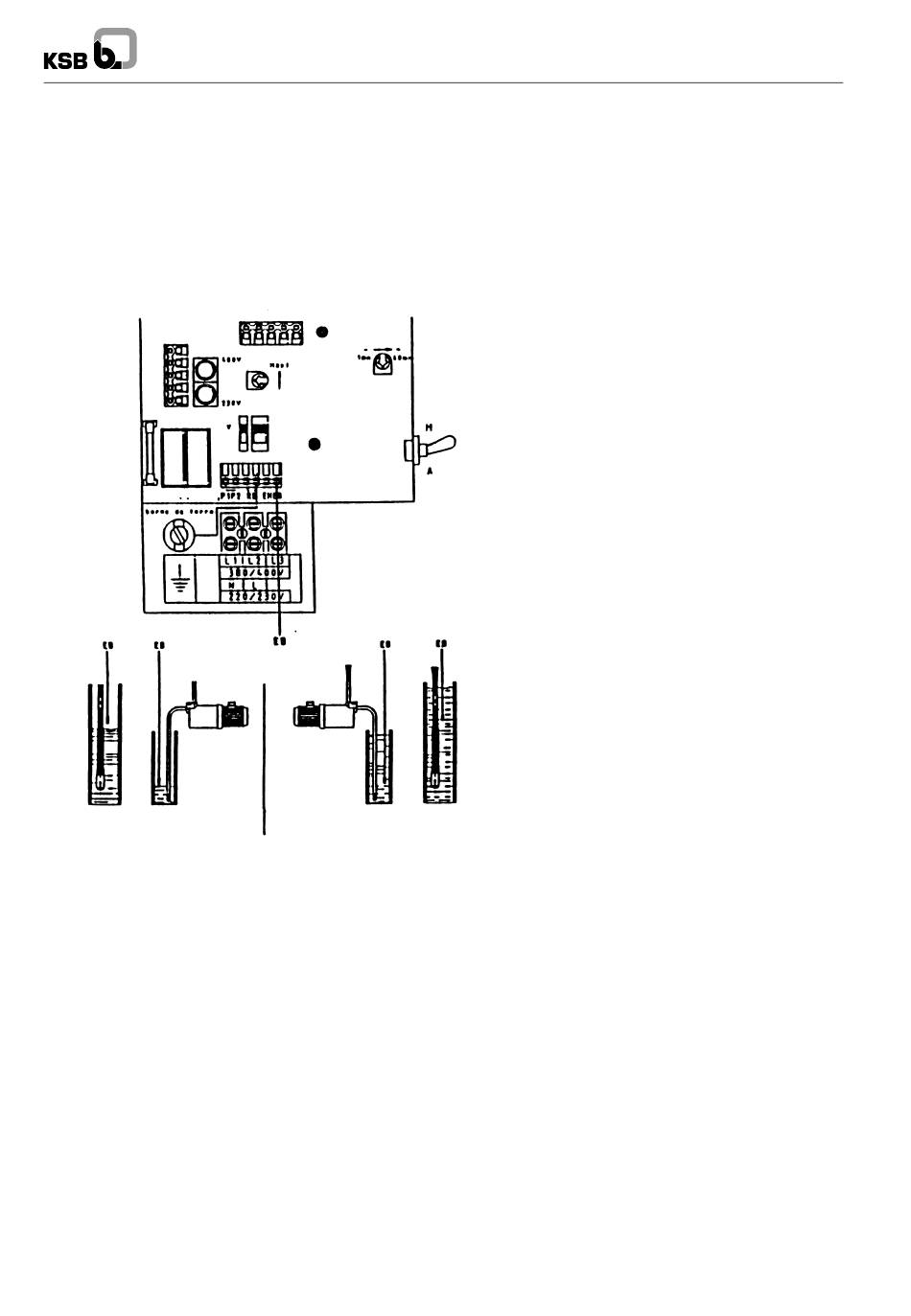

-- Die beiden Wahlschalter auf "1 Elektrode" und "Entleerung" stellen (siehe Abbildung).
-- Die Leitung der Elektrode EB mit der entsprechenden Klemme der Anschlussklemmenleiste verbinden.
-- EB: Elektrode "niedriger Wasserstand": Die Pumpe wird ausgeschaltet, sobald der Wasserstand unter diesen Pegel abfällt.
(Position der Elektrode gemäß Abbildung genau einhalten).
-- Die Klemmschrauben fest anziehen.
Pumpe wird ausgeschaltet
8
All manuals and user guides at all-guides.com
1 Elektrode
Pumpe wird zeitverzögert
eingeschaltet
UPA CONTROL
