Attention
1. La fonction Retour Electrode RE est réalisée par un shunt entre RE et la borne de terre.

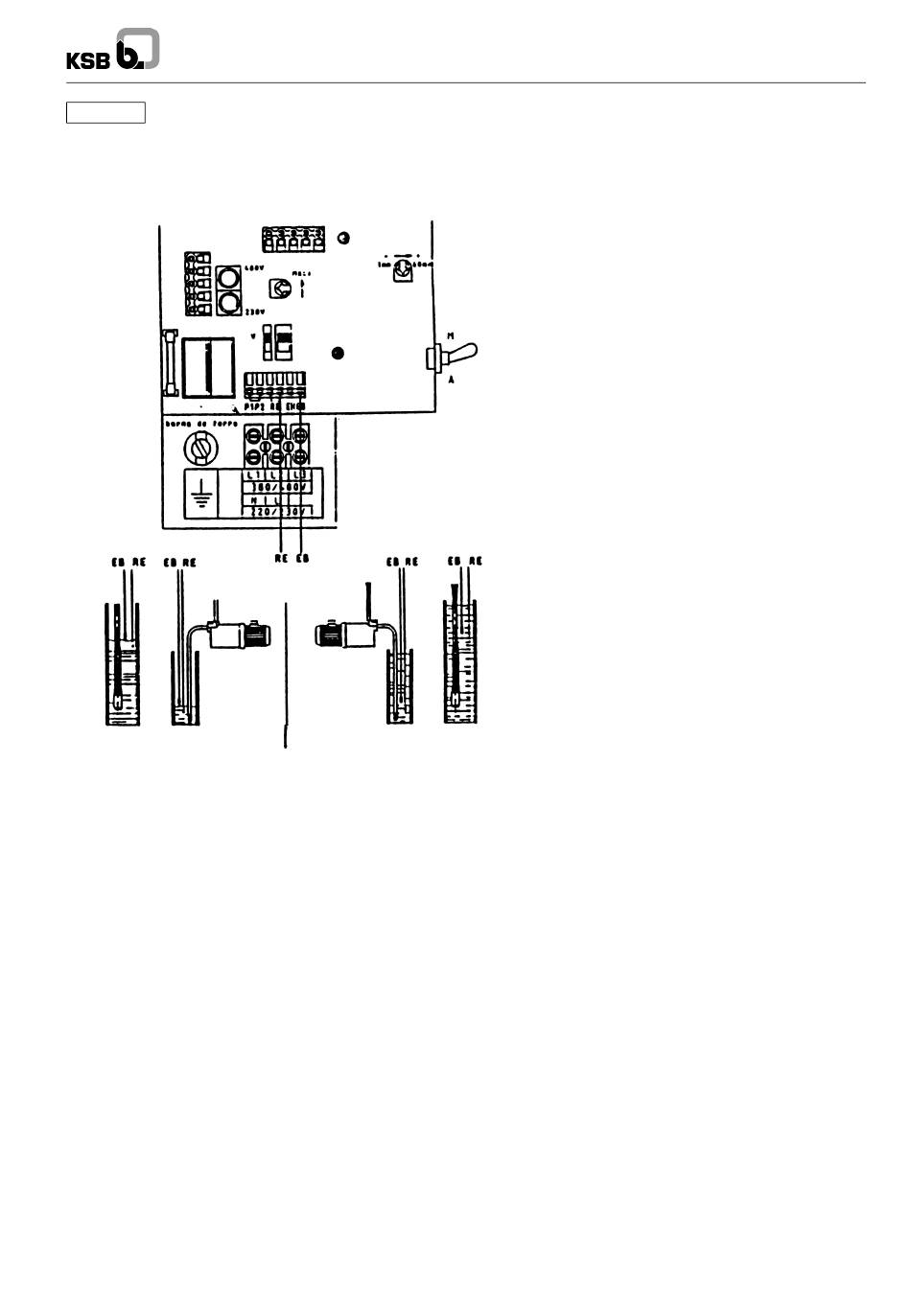

2. Sur puits ou bâche isolés électriquement de la terre, installer obligatoirement une électrode RE comme indiqué sur le schéma
ci-dessous. Bien respecter la position des électrodes.
Arrêt de la vidange
7.4 Détection du niveau d'eau avec une
électrode en mode remplissage
possible mais non conseillé.
7.5 Asservissements complémentaires
-- Avec réservoir sous pression.
Raccorder le contacteur manométrique aux bornes P1 et P2
du bornier de raccordement. (supprimer le shunt existant).
-- Remplissage d'une bâche.
Un interrupteur à flotteur peut-être raccordé en P1 et P2
arrêtant la pompe lorsque le niveau maxi de remplissage est
atteint.
7.6

Mise en service

-- Impérativement faite par un spécialiste.
Placer l'interrupteur sur marche ou arrêt pour autoriser ou in-
terdire la mise en service du groupe. Le voyant jaune indique
la mise sous tension du coffret.
-- Pompe triphasée
Deux sens de rotation sont possible. Pour vérifier le bon
sens de rotation procéder comme suit :
Mettre le groupe en marche, fermer la vanne au refoule-
ment, contrôler la pression avec un manomètre placé avant
la vanne. Si la pression indiquée par le manomètre corres-
pond à celle donnée par la courbe de la notice commerciale,
le sens de rotation est bon.
Si la pression est inférieure, votre pompe tourne à l'envers,
inverser deux phases aux bornes du relais thermique (cof-
fret hors tension) puis recontroler comme précédemment.
All manuals and user guides at all-guides.com
mono èlectrode
reprise de la vidange
7.7 Vérification du bon fonctionnement du
coffret
(coffret sous tension : voyant jaune allumé. Interrupteur du cof-
fret sur la position marche).
-- Coffret 3 électrodes en mode vidange :
Déconnecter du bornier de raccordement, l'électrode EH
puis l'électrode EB, le groupe s'arrête, le voyant rouge man-
que d'eau s'allume.
Reconnecter au bornier de raccordement, l'électrode EB
puis l'électrode EH, le groupe démarre, le voyant rouge
s'éteint.
Si le cycle de fonctionnement ne correspond pas à celui
décrit ci-dessus, (voyant manque d'eau toujours allumé)
augmenter le réglage de la sensibilité à l'aide du poten-
tiomètre jusqu'à établissement du contact (le voyant rouge
s'éteint).
-- Coffret 3 électrodes en mode remplissage :
Déconnecter du bornier de raccordement, l'électrode EH
puis l'électrode EB, le groupe démarre, le voyant rouge man-
que d'eau s'allume.
Reconnecter au bornier de raccordement, l'électrode EB
puis l'électrode EH, le groupe s'arrête, le voyant rouge
s'éteint.
Si le cycle de fonctionnement ne correspond pas à celui
décrit ci-dessus, (voyant rouge toujours allumé) augmenter
le réglage de la sensibilité à l'aide du potentiomètre jusqu'à
établissement du contact (le voyant rouge s'éteint).
UPA CONTROL
27
