Rotax FR 125 MAX Betriebsanleitung Seite 33

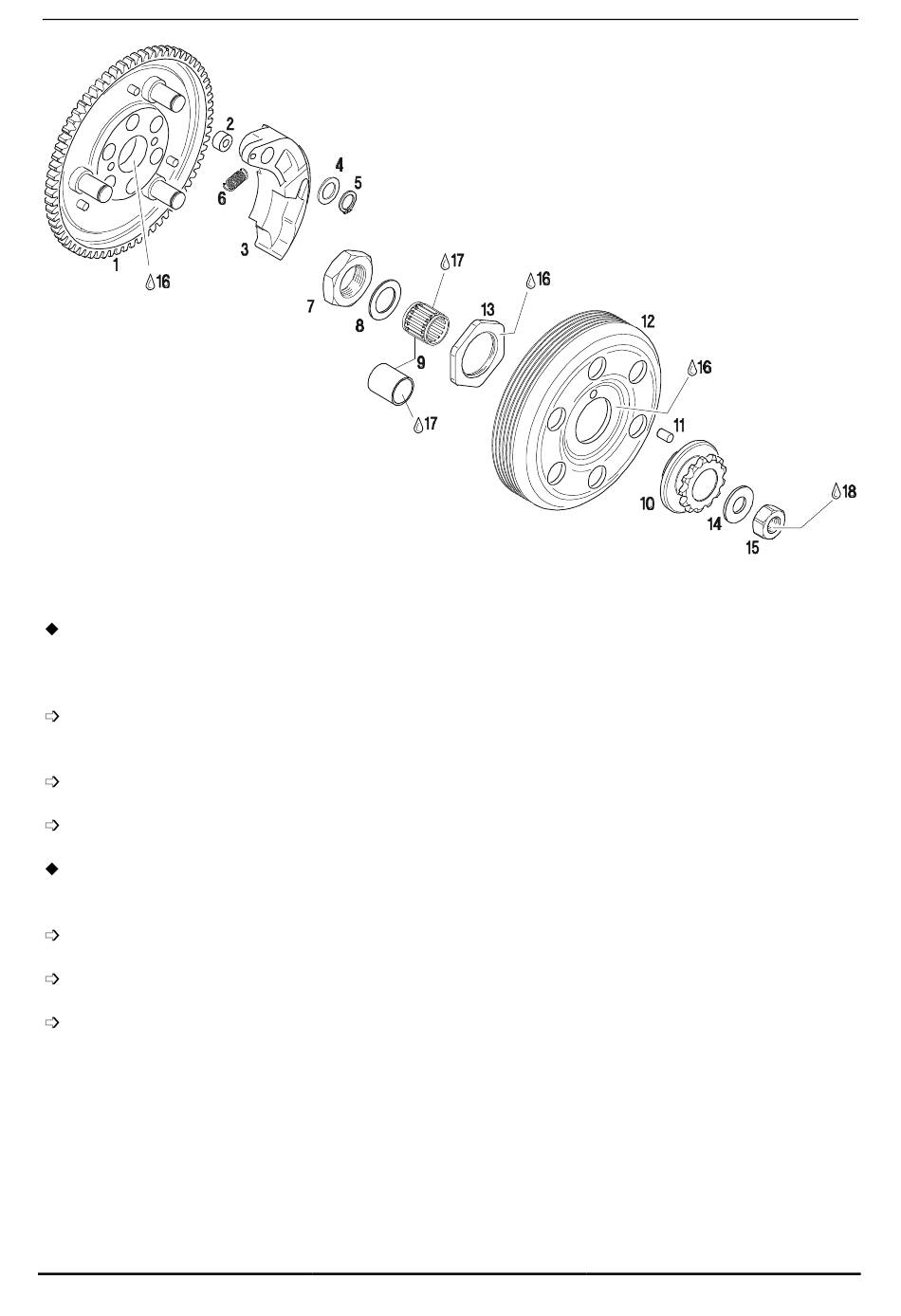

Bild 12
Hinweis: Für das Kettenrad mit 11 Zähnen an Stelle des Nadellagers (Pos. 9) die
Lagerhülse (Pos. 9) zu verwenden. Diese Lagerhülse ist mit der Phase voran in die
Bohrung des Kettenrades bündig einzupressen.
Nadellager (Pos. 9) bei Verwendung von Kettenrädern mit 12, 13 und 14 Zähnen bzw.
Lagerhülse im Kettenrad mit 11 Zähnen einfetten.
Kupplungsglocke mit Kettenrad mit der gewünschten Zähnezahl montieren.
Gewinde der SK-Mutter (Pos. 15) mit ERGO 4052 bestreichen.
Hinweis: Für das Kettenrad mit 11 Zähnen ist eine kleinere Anlaufscheibe (Pos. 14)
erforderlich als für die Kettenräder mit 12, 13 und 14 Zähnen.
Anlaufscheibe (Pos. 14) und SK-Mutter (Pos. 15) montieren. Anzugsdrehmoment 60 Nm.
Blockierdorn aus dem Kerzengewinde entfernen.
Zündkerze montieren. Anzugsdrehmoment 27 Nm.
