5
Installieren des Uponor Smatrix Move PRO
Regelmoduls
5.1
Platzierung des Regelmoduls
Orientieren Sie sich an den Hinweisen für die Vorbereitung
der Montage (siehe Abschnitt 4.2) und beachten Sie
folgende Richtlinien zur Positionierung des Regelmoduls:
•
Positionieren Sie das Regelmodul nahe an
mindestens einem der Stellantriebe, vorzugsweise
in einem Gehäuse. Überprüfen Sie die Position der
230-V-Steckdose.
•
Vergewissern Sie sich, dass die Klemmenabdeckung
leicht vom Regelmodul entfernt werden kann.
•
Vergewissern Sie sich, dass die Steckverbinder
und Schalter leicht zugänglich sind.
5.2
Auswahl der
Regelmodulanwendung
Das Regelmodul wird mit zwei Paketen geliefert, die
Anwendungen für verschiedene Verwendungszwecke
des Regelmoduls enthalten. Das Paket umfasst eine
MicroSD-Karte, Aufkleber zu den Elektroanschlüssen und
ein Anwendungsdiagramm mit Installationsbeispielen.
Wählen Sie das Paket mit der Heizungsanwendung
und entsorgen Sie das andere.
24VAC IN
GND
12VDC IN
GND
15VDC
microSD
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
24VAC IN
GND
12VDC IN
GND
15VDC
microSD
microSD

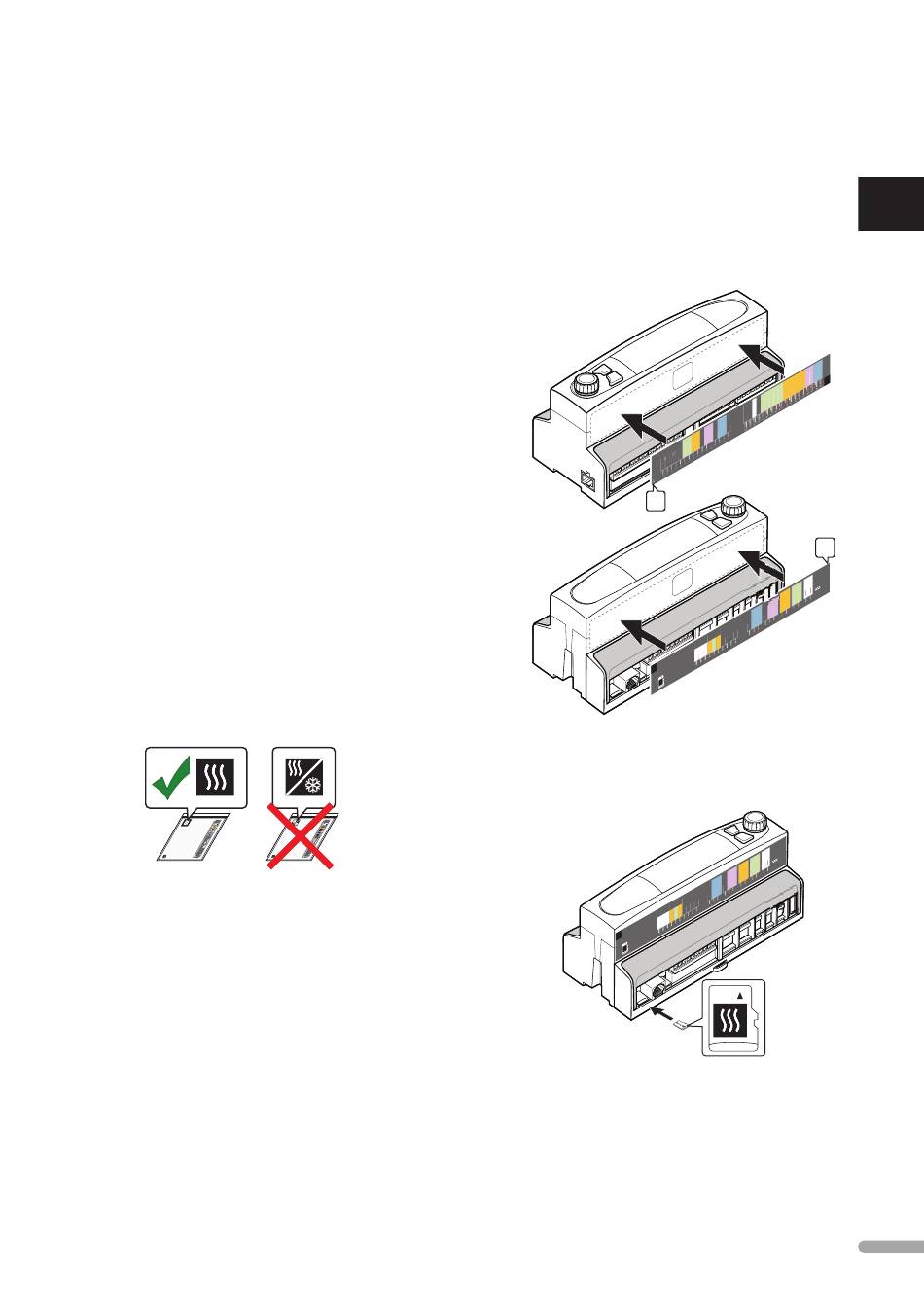

5.3
Anbringung der Aufkleber
Bringen Sie die Aufkleber aus dem Anwendungspaket
auf dem Regelmodul an.
1
1
2
2 2
2 1
roS
D
mic
5.4
Einsetzen der MicroSD-Karte
Setzen Sie die MicroSD-Karte aus dem
Anwendungspaket in das Regelmodul ein.
3 0
2 9
2 8
2 7
2 6
2 5
2 4
23
2 2
2 1
D
mic
roS
UK
CZ
DE
DK
EE
ES
FI
FR
HR
2
2
L
T
N
HU
m A
1 2 5
L
N
8 0
7 9
7 8
7 7
7 6
7 5
7 4
7 3
7 2
7 1
3 0
IT
2 9
2 8
2 7
2 6
2 5
2 4
2 3
LT
LV
NL
2
L
T
N
m A
1 2 5
NO
L
N
8 0
7 9
7 8
7 7
7 6
7 5
7 4
7 3
7 2
7 1
PL
PT
microSD
RO
RU
SE
SK
1 5
