Installation Des Uponor Smatrix Move Pro Systems; Installation; Vorbereitung Der Montage - Uponor Smatrix Move PRO Montage- Und Bedienungsanleitung

4

Installation des Uponor Smatrix Move PRO Systems

4.1

Installation

u S m Pro
Ponor matrix ove
Zur Gewährleistung bestmöglicher Montageergebnisse
empfiehlt Uponor die Einhaltung der im Folgenden
beschriebenen Vorgehensweise.
Schritt Beschreibung
1

Vorbereitung der Montage

2 Installieren des Uponor Smatrix Move
PRO Regelmoduls
3 Anschließen der Fühler an das Regelmodul
4 Anschließen der Stellmotore an das
Regelmodul
5 Anschließen der Umwälzpumpen an das
Regelmodul
6 Anschließen des Uponor Smatrix Base
PRO Regelmoduls
7 Netzanschluss des Regelmoduls
(Wechselstrom)
8 Startup-Assistent
9 Installation beenden
U P O N O R S M AT R I X M O V E P R O – M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
4.2
Vor der Installation:
•
Seite
•
11
15
16
25
26
27
28
Als Entscheidungshilfe, wo die Uponor Smatrix Move
28
PRO Bestandteile am besten zu platzieren sind, befolgen
36
Sie diese Richtlinien:
•
•
•
Vorbereitung der Montage
Überprüfen Sie, ob der Inhalt der Verpackung
mit der Inhaltsangabe übereinstimmt.
Siehe auch Abschnitt 3.3 „Uponor Smatrix Move PRO
Bestandteile" zur Identifizierung der Bestandteile.

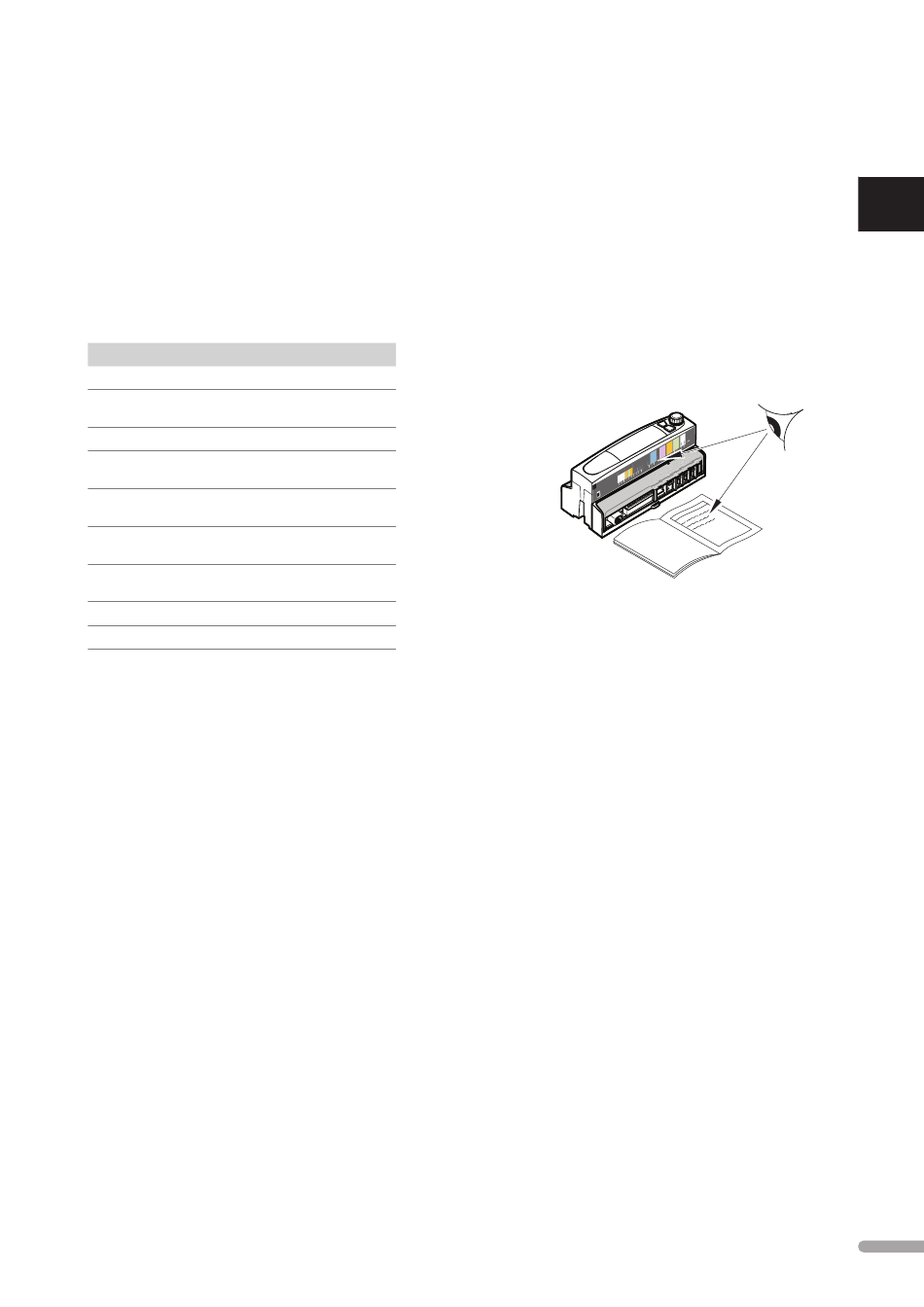

Lesen Sie den Verdrahtungsplan am Ende dieser
Kurzanleitung bzw. auf dem Regelmodul.
2
V
24 0
23 0- H z
50
L
T
N
12 5 mA
L
N
80
79
78
77
76
75
74
73
72
71
30
29
28
27
26
25
24
23
22
21
SD
micro
Stellen Sie sicher, dass das Regelmodul nahe
an den Stellmotoren montiert werden kann.
Stellen Sie sicher, dass das Regelmodul nahe bei
einer 230-V-Steckdose montiert werden kann.
Stellen Sie sicher, dass die installierten Uponor Smatrix
Move PRO Bestandteile vor herablaufendem Wasser
bzw. Spritzwasser geschützt sind, vorzugsweise in
einem Gehäuse.
