ασφαλείας μειώνουν τον κίνδυνο εκκίνησης του ηλεκτρικού
εργαλείου κατά λάθος.
• Αποθηκεύετε τα αδρανή ηλεκτρικά εργαλεία μακριά από παιδιά και
μην επιτρέπετε σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό
εργαλείο ή τις παρούσες οδηγίες να χειρίζονται το ηλεκτρικό
εργαλείο. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη
εκπαιδευμένων χρηστών.
• Συντήρηση ηλεκτρικών εργαλείων και αξεσουάρ. Ελέγξτε για κακή
ευθυγράμμιση ή δέσιμο
εξαρτημάτων και κάθε άλλη κατάσταση που μπορεί να επηρεάσει τη
λειτουργία του ηλεκτρικού εργαλείου. Εάν έχει υποστεί ζημιά,
επισκευάστε το ηλεκτρικό εργαλείο πριν από τη χρήση. Πολλά
ατυχήματα προκαλούνται από κακώς συντηρημένα ηλεκτρικά
εργαλεία.
• Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Τα σωστά
συντηρημένα εργαλεία κοπής με κοφτερές ακμές κοπής είναι
λιγότερο πιθανό να κολλήσουν και είναι ευκολότερο να ελεγχθούν.
• Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τα
εργαλεία κ.λπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας
υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να
εκτελεστεί. Η χρήση του ηλεκτρικού εργαλείου για εργασίες
διαφορετικές από τις προβλεπόμενες μπορεί να οδηγήσει σε
επικίνδυνη κατάσταση.
• Διατηρείτε τις λαβές και τις επιφάνειες σύλληψης στεγνές, καθαρές
και απαλλαγμένες από λάδια και γράσα. Οι ολισθηρές λαβές και
επιφάνειες σύλληψης δεν επιτρέπουν τον ασφαλή χειρισμό και
έλεγχο του εργαλείου σε απρόβλεπτες καταστάσεις.
Υπηρεσία
• Αναθέστε τη συντήρηση του ηλεκτρικού εργαλείου σας σε
εξειδικευμένο επισκευαστή, χρησιμοποιώντας μόνο πανομοιότυπα
ανταλλακτικά. Με τον τρόπο αυτό θα διασφαλιστεί ότι διατηρείται η
ασφάλεια του ηλεκτρικού εργαλείου.

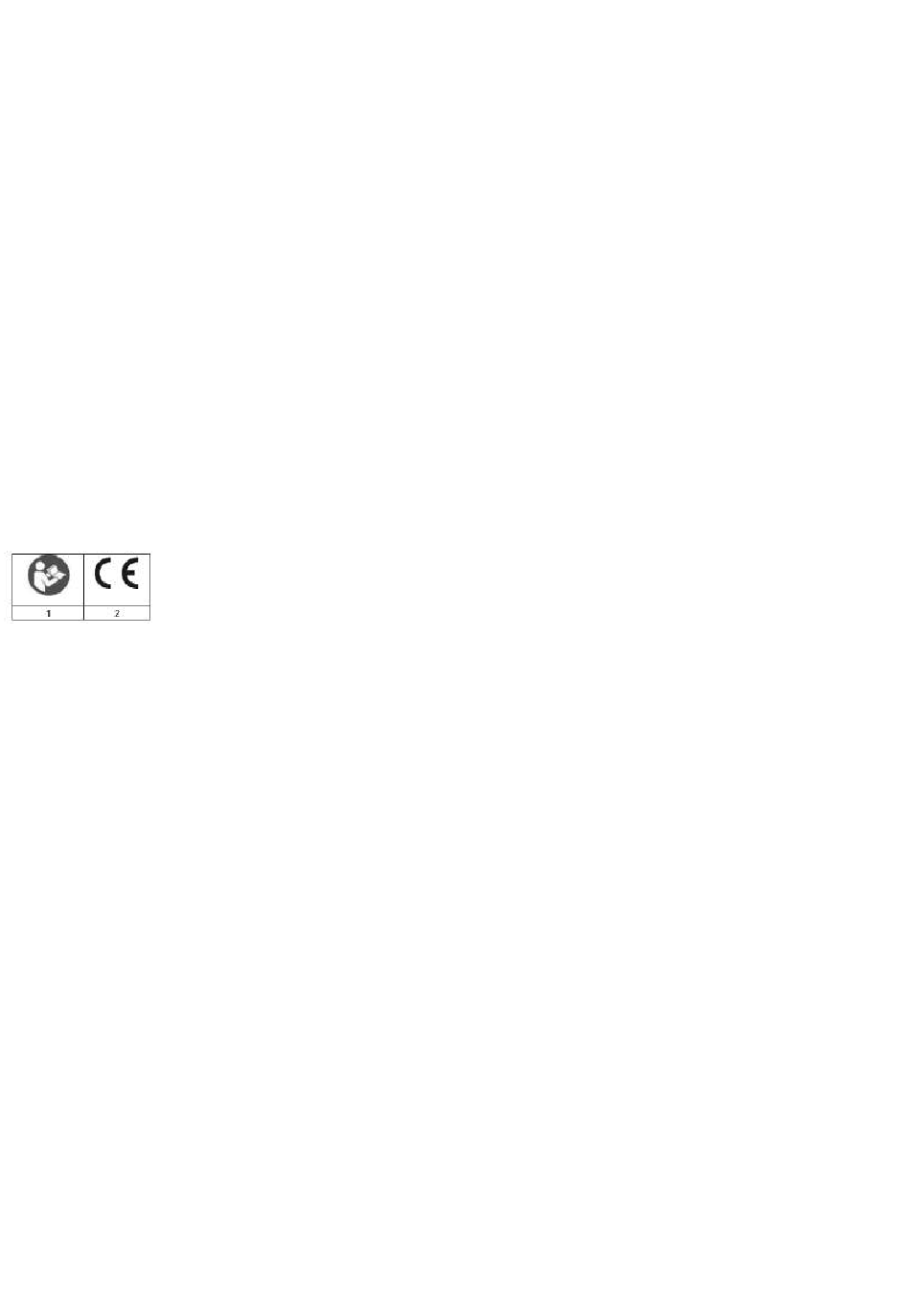

ΕΠΕΞΉΓΗΣΗ ΣΥΜΒΌΛΩΝ
1. Διαβάστε το εγχειρίδιο πριν από τη χρήση.
2. Το προϊόν συμμορφώνεται με τις οδηγίες της ΕΕ.
ΕΞΉΓΗΣΗ ΤΩΝ ΑΡΙΘΜΏΝ
Ανταλλακτικά:
1. Υποδοχή σωλήνων
2. Έμβολο
3. Κοινός σύνδεσμος συγκράτησης σωλήνων
4. Ράβδος
5. Λαβή ράβδου
6. Διακόπτης on / off
7. Διακόπτης κλειδώματος
8. Κουμπί μπαταρίας
9. Λαβή
10. Μπαταρία
Εικονιζόμενα σχήματα και στοιχεία:
Σχήμα Α:
1. Διακόπτης On / Off
2. Διακόπτης κλειδώματος
Σχήμα Β
1. Πίνακας ελέγχου ταχύτητας
Σχήμα Γ
1. O-Ring
2. Σύνδεσμος κατόχου
3. Πλάκα
4. Βίδες
5. Βάση
Σχήμα Ε
1. Ράβδος
Σχήμα G
1. Ράβδος
2. Έμβολο
3. Βίδα
Σχήμα H
1. Έμβολο - παραλλαγή A
2. Έμβολο - παραλλαγή B
3. Ράβδος - παραλλαγή A
4. Ράβδος - παραλλαγή B
Σχήμα I
των κινούμενων μερών,
1. Κάτοχος - παραλλαγή A
Σχήμα J.
2. Κάτοχος - παραλλαγή B
Σχήμα Κ
1. Σωλήνας
2. Άκρο σωλήνα
Σχήμα L
3. Στόμιο σωλήνα
θραύση
Σχήμα Μ
1. Παξιμάδι συγκράτησης
2. Ακροφύσιο
Σχήμα N.
1. Συμβουλή της τσάντας
2. Τσάντα
3. Κάτοχος
ΠΕΡΙΓΡΑΦΗ
Συσκευή που τροφοδοτείται από μπαταρία και προορίζεται για τη
συμπίεση φυσιγγίων/σωληναρίων με κόλλα, σιλικόνη κ.λπ. Ο συμπιεστής
προορίζεται για γενική χρήση κατά τη διάρκεια εργασιών ανακαίνισης,
δραστηριοτήτων συναρμολόγησης και στο
ερασιτεχνικής δραστηριότητας (DIY).
ΠΕΡΙΕΧΟΜΕΝΑ
Πιστόλι στεγανοποίησης
Άγκιστρο ζώνης με βίδα
Κάτοχος
Χειροκίνητο
Κάρτα εγγύησης
ΛΕΙΤΟΥΡΓΙΑ
Ενεργοποίηση / απενεργοποίηση
Ξεκλειδώστε τη συσκευή σύροντας το διακόπτη κλειδώματος στη θέση
ξεκλειδώματος (εικ. Α).
Η συσκευή ενεργοποιείται και απενεργοποιείται με το πάτημα ή την
απελευθέρωση του διακόπτη.
Έλεγχος ταχύτητας
Η ταχύτητα τροφοδοσίας μπορεί να ελεγχθεί από το κουμπί στο πίσω
μέρος του μηχανήματος. Η ταχύτητα αυξάνεται ανάλογα με τον αριθμό στο
κουμπί (εικ. Β).
Συναρμολόγηση/αποσυναρμολόγηση
συγκράτησης
Συνδέστε τα στοιχεία στη βάση του σώματος σύμφωνα με τη σειρά που
φαίνεται στην εικ. C, D (από το 1 έως το 4). Σφίξτε τις βίδες. Η
αποσυναρμολόγηση
συναρμολόγηση.
Συναρμολόγηση/αποσυναρμολόγηση ράβδου
Εισάγετε τη ράβδο μέσα από την οπή στο πίσω μέρος της συσκευής με
τα δόντια προς τα κάτω. Τοποθετήστε το έμβολο στη σειρά και βιδώστε το
με τη βίδα (εικ. E, F, G).
Τύποι αξεσουάρ
Οι ράβδοι, τα έμβολα και οι υποδοχείς διατίθενται σε δύο παραλλαγές:
Παραλλαγή A: υποδοχή 310 ml, μικρότερο έμβολο, κοντύτερη ράβδος.
Προσαρμόζεται για τη συμπίεση μαζών σε σωληνάρια.
Παραλλαγή B: υποδοχή 600 ml, μεγαλύτερο έμβολο, μακρύτερη ράβδος.
Κατάλληλο για τη συμπίεση μαζών σε σακούλες (εικ. H, I, J).
Προετοιμασία των φυσιγγίων
Για σωλήνες (χρησιμοποιήστε την παραλλαγή αξεσουάρ A!):
1. Κόψτε την άκρη του σωλήνα με ένα μαχαίρι.
2. Ξεβιδώστε το άκρο και τρυπήστε το προστατευτικό φύλλο στο στόμιο
του σωλήνα (εάν υπάρχει).
3. Βιδώστε το άκρο του σωλήνα στο σπείρωμά του.
4. Τραβήξτε προσεκτικά τη ράβδο προς τα πίσω με τη λαβή μέχρι το
τέρμα.
5. Τοποθετήστε το σωληνάριο στη θήκη. Σπρώξτε απαλά το έμβολο στο
κάτω μέρος του σωλήνα.
6. Ο σωλήνας αφαιρείται με τον αντίθετο τρόπο. (εικόνες K, L)
Για μάζες σε σάκους (χρησιμοποιήστε το εξάρτημα B):
1. Αφαιρέστε το ακροφύσιο από τη θήκη ξεβιδώνοντάς το.
2. Χρησιμοποιώντας τη λαβή, τραβήξτε προσεκτικά τη ράβδο προς τα
πίσω μέχρι να σταματήσει.
3. Τοποθετήστε τη σακούλα στη θήκη. Κόψτε την άκρη της σακούλας.
4. Συνδέστε το ακροφύσιο στον οδηγό.
44
πλαίσιο ανεξάρτητης
1 τεμάχιο
1 τεμ.
1 τεμάχιο
1 τεμάχιο
1 τεμ.
του
γίνεται με τον αντίθετο
συνδέσμου
τρόπο από τη
