• Ako su uređaji predviđeni za spajanje uređaja za usisavanje i
prikupljanje prašine, provjerite jesu li spojeni i pravilno korišteni.
Upotreba sakupljanja prašine može smanjiti opasnosti povezane s
prašinom.
• Ne dopustite da vam poznavanje stečeno čestom uporabom alata
omogući da postanete samozadovoljni i zanemarite sigurnosna
načela alata. Nepažljivo djelovanje može uzrokovati teške ozljede u
djeliću sekunde.
Upotreba i njega električnih alata
• Ne forsirajte električni alat. Koristite ispravan alat za napajanje za
svoju aplikaciju. Ispravan električni alat obavit će posao bolje i
sigurnije brzinom za koju je dizajniran.
• Ne koristite električni alat ako ga prekidač ne uključuje i ne isključuje.
Svaki električni alat kojim se ne može upravljati prekidačem opasan
je i mora se popraviti.
• Isključite utikač iz izvora napajanja i/ili uklonite bateriju, ako je
odvojiva, iz električnog alata prije bilo kakvih podešavanja,
mijenjanja pribora ili pohranjivanja električnih alata. Takve
preventivne sigurnosne mjere smanjuju rizik od slučajnog
pokretanja električnog alata.
• Besposadne električne alate čuvajte izvan dohvata djece i ne
dopustite osobama koje nisu upoznate s električnim alatom ili ovim
uputama da upravljaju električnim alatom. Električni alati opasni su
u rukama neobučenih korisnika.
• Održavajte električne alate i pribor. Provjerite neusklađenost ili
vezanje pokretnih dijelova, lom dijelova i bilo koje drugo stanje koje
može utjecati na rad električnog alata. Ako je oštećen, popravite
električni alat prije uporabe. Mnoge nesreće uzrokovane su loše
održavanim električnim alatima.
• Neka alati za rezanje budu oštri i čisti. Manje je vjerojatno da će se
pravilno održavani alati za rezanje s oštrim reznim rubovima vezati
i lakše ih je kontrolirati.
• Koristite električni alat, pribor i bitove alata itd. u skladu s ovim
uputama, uzimajući u obzir radne uvjete i radove koje treba obaviti.
Upotreba električnog alata za operacije različite od predviđenih
mogla bi dovesti do opasne situacije.
• Držite ručke i površine za hvatanje suhim, čistim i bez ulja i masti.
Skliske ručke i površine za hvatanje ne omogućuju sigurno
rukovanje i upravljanje alatom u neočekivanim situacijama.
Usluga
• Neka vaš električni alat servisira kvalificirana osoba za popravak
koristeći samo identične zamjenske dijelove. To će osigurati
održavanje sigurnosti električnog alata.

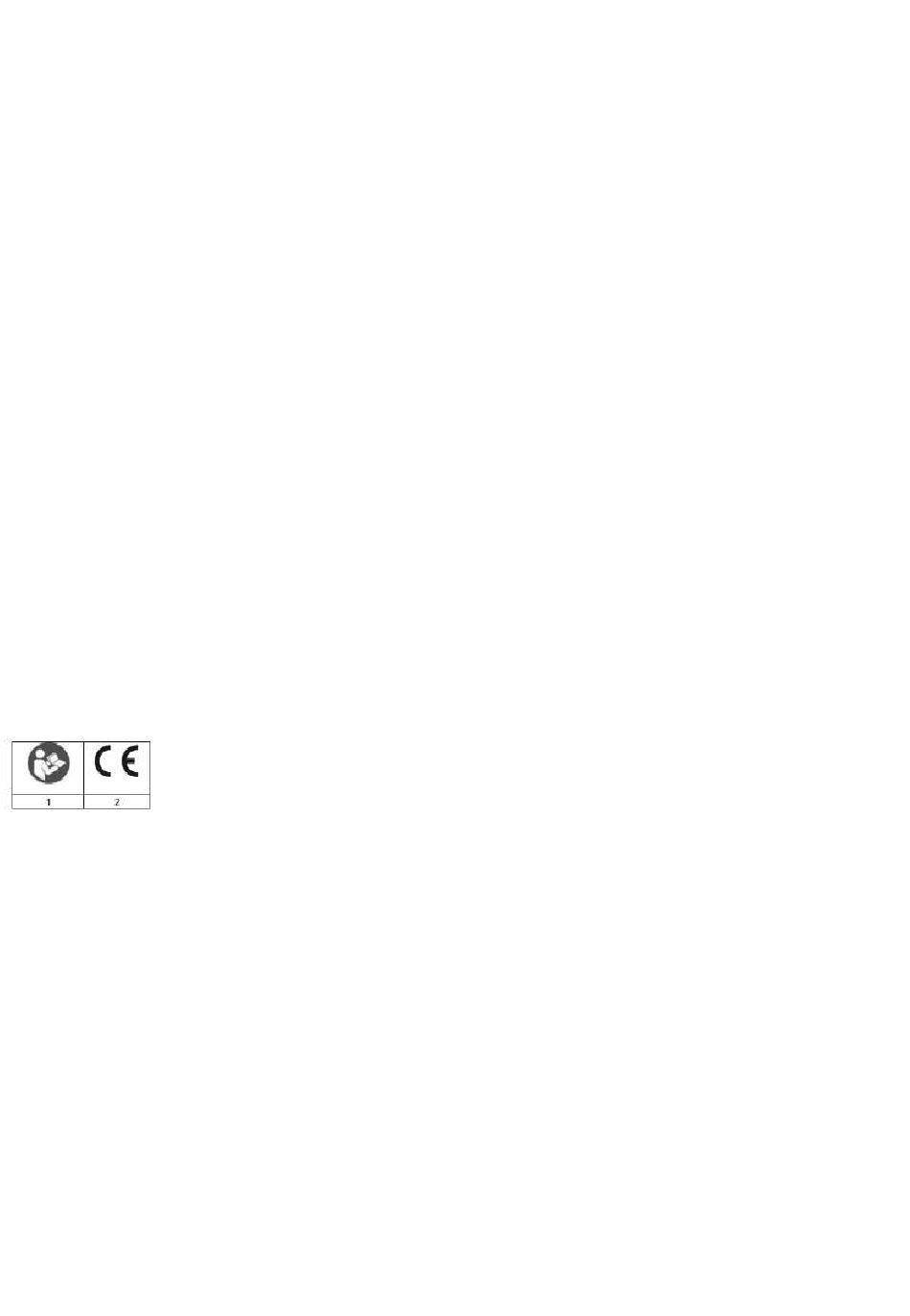

OBJAŠNJENJE SIMBOLA
1.Pročitajte priručnik prije uporabe.
2.Proizvod je u skladu s direktivama EU-a.
OBJAŠNJENJE BROJKI
Dijelovi:
Držač cijevi
1.
2. Klip
Spoj držača cijevi
3.
Šiba
4.
Ručka šipke
5.
Prekidač za uključivanje / isključivanje
6.
Prekidač za zaključavanje
7.
8. Gumb Baterija
Drška
9.
10. Baterija
Prikazane slike i elementi:
Slika A:
1. Prekidač za uključivanje / isključivanje
2. Prekidač za zaključavanje
Smokva.B
1. Brojčanik za kontrolu brzine
Smokva.C
1. O-Prsten
2. Spoj držača
3. Ploča
4. Vijci
5. Baza
Sl. E
1. Štap
Slika G.
1. Štap
2. Klip
3. Vijak
Sl. H.
1. Klip – varijanta A
2. Klip – varijanta B
3. Štap – varijanta A
4. Štap – varijanta B
Slika I.
1. Držač – varijanta A
Sl. J.
2. Držač – varijanta B
Slika K.
1. Cijev
2. Vrh cijevi
Sl. L.
3. Usta cijevi
Smokva.M
1. Držanje oraha
2. Mlaznica
Sl. N
1. Savjet torbe
2. Torba
3. Držač
OPIS
Uređaj napajan baterijom, namijenjen za stiskanje uložaka / cijevi ljepilom,
silikonom itd. Stiskalica je namijenjena općoj uporabi tijekom radova na
obnovi, montažnim aktivnostima i kao dio samostalne amaterske
aktivnosti (Uradi sam).
SADRŽAJ
Pištolj za brtvljenje
Remenska kuka s vijkom
Holder
Ručno
Jamstvena kartica
OPERACIJSKI
Uključivanje / isključivanje
Otključajte uređaj klizanjem prekidača brave u položaj otključavanja (slika
A)
Uređaj se uključuje i isključuje pritiskom ili otpuštanjem prekidača.
Kontrola brzine
Brzina hranjenja može se kontrolirati gumbom na stražnjoj strani stroja.
Brzina se povećava s brojem na gumbu (slika.B)
Montaža / rastavljanje spoja držača
Pričvrstite elemente na bazu na tijelu u skladu sa slijedom u smokvi.C, D
(od 1 do 4). Zategnite vijke. Demontaža se provodi na suprotan način od
montaže.
Montaža šipki / demontaža
Umetnite šipku kroz rupu na stražnjoj strani uređaja sa zubima okrenutim
prema dolje. Stavite klip na red i zavijte ga vijkom (slika E, F, G).
Vrste pribora
Šipke, klipovi i držači dostupni su u dvije varijante:
Varijanta A: držač od 310 ml, manji klip, kraća šipka. Prilagođeno za
stiskanje masa u cijevima.
Varijanta B: držač od 600 ml, veći klip, duža šipka. Pogodno za stiskanje
masa u vrećicama (slika. H, ja, J).
Priprema patrona
Za cijevi (koristite varijantu dodatne opreme A!):
1. Izrežite vrh cijevi nožem.
2. Odvijte vrh i probušite zaštitnu foliju na ustima cijevi (ako je prisutna).
3. Zavijte vrh cijevi na njegov konac.
4. Pažljivo povucite šipku natrag s ručkom dokle god će ići.
5. Stavite cijev u držač. Lagano gurnite klip na dno cijevi.
6. Cijev se uklanja na suprotan način. (slike K, L)
Za mase u vrećicama (koristite varijantu pribora B):
1. Izvadite mlaznicu s držača tako da je odvrnete.
2. Pomoću ručke pažljivo povucite šipku natrag dok se ne zaustavi.
3. Stavite vrećicu u držač. Odrežite vrh torbe.
39
1 kom
1 kom
1 pc
1 računalo
1 pc
