рукояток перешкоджають безпечно працювати та контролювати
інструмент у непередбачених ситуаціях.
Ремонт
• Довірте ремонт електроінструменту кваліфікованому майстру,
який використовує лише ідентичні запасні частини. Це
забезпечить безпеку електроінструмента.

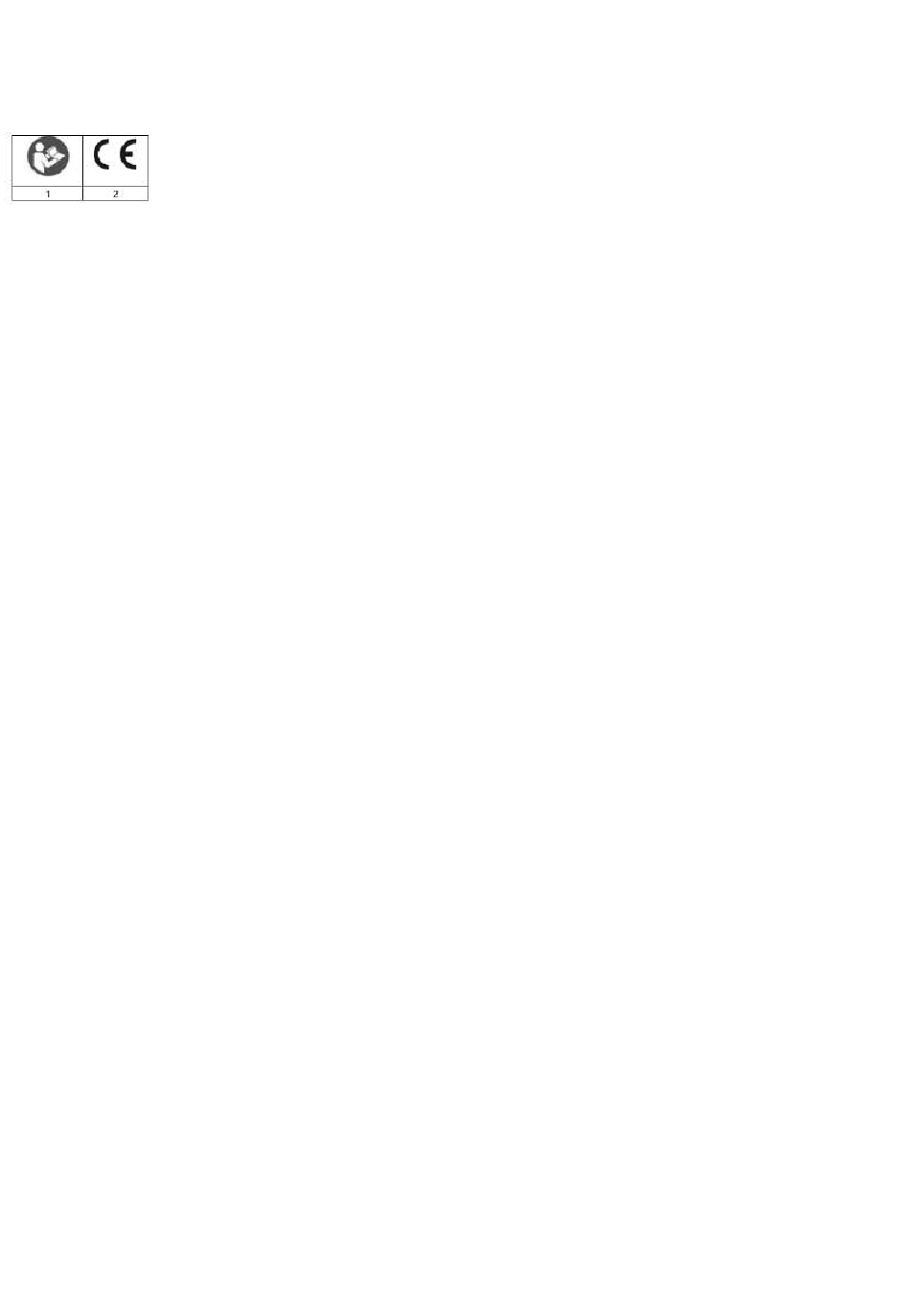

ОПИС ВИКОРИСТАНИХ ПІКТОГРАМ
1. Перед використанням прочитайте інструкцію
2. Продукт відповідає вимогам директив ЄС
ОПИС ГРАФІЧНИХ ЕЛЕМЕНТІВ
Елементи пристрою:
1. Напрямна шина
2. Поршень
3. Різьба напрямної шини
4. Шпиндель поршня
5. Тримач поршня
6. Перемикач увімкнення/вимкнення
7. Кнопка блокування
8. Кнопка акумулятора
9. Рукоятка
10. Акумулятор
Рисунки та деталі на рисунках:
Рис. А
1. Перемикач
2. Перемикач блокування
Рис. В
1. Важіль керування швидкістю
Рис. С
1. O-Ring
2. Різьба напрямної шини
3. Накладка
4. Болти
5. Основа
Рис. Е
1. Шпиндель
Рис. G
1. Шпиндель
2. Поршень
3. Болт
Рис. Н
1. Поршень – варіант А
2. Поршень – варіант B
3. Шпиндель – варіант А
4. Шпиндель – варіант B
Рис. І
1. Напрямна шина – варіант А
Рис. J
2. Напрямна шина – варіант B
Рис. К
1. Тюбик
2. Наконечник тюбика
Рис. L
3. Різьба тюбика
Рис. М
1. Гайка
2. Сопло
Рис. N
1. Кінець мішечка
2. Мішечок з масою
3. Напрямна шина
ОПИС ПРИСТРОЮ
Пристрій живиться від акумулятора, призначеного для витискання
картушів / тюбиків з клеєм, силіконом тощо. Витискач призначений
для загального використання під час ремонтних, монтажних робіт, а
також у складі самостійної аматорської діяльності («зроби сам»).
КОМПЛЕКТ
Витискач 1 шт.
Затиск для ременя з гвинтом
Напрямна шина
Інструкція з експлуатації
Гарантійний талон
ЕКСПЛУАТАЦІЯ ПРИСТРОЮ
Включення / виключення
Розблокуйте пристрій, пересунувши перемикач блокування в
положення розблокування (рис. A)
Пристрій вмикається та вимикається натисканням або відпусканням
перемикача.
Контроль швидкості
Швидкість витискання можна контролювати за допомогою важеля на
задній панелі пристрою. Швидкість збільшується разом із цифрою на
важелі (рис. В)
Монтаж / демонтаж різьби напрямної шини
Прикріпіть елементи до основи на корпусі відповідно до послідовності
на рис. C, D (від 1 до 4). Затягніть гвинти. Демонтаж відбувається в
протилежному порядку до монтажу.
Монтаж / демонтаж шпинделя поршня
Вставте шпиндель через отвір у задній частині пристрою, зубцями
вниз. Помістіть поршень на шпиндель та затягніть його гвинтом (рис.
E,F,G).
Види аксесуарів
Шпинделі, поршні та напрямні шини доступні у двох варіантах:
Варіант А: Напрямна шина 310 мл, менший поршень, коротший
шпиндель. Пристосований для витискання мас у тюбиках.
Варіант В: Напрямна шина 600 мл, більший поршень, довший
шпиндель. Пристосований для витискання мас у мішечках (рис. H, I,
J).
Підготовка вкладень
У випадку тюбиків (використовуйте аксесуари варіанту A!):
1. Відріжте наконечник тюбика ножем.
2. Відкрутіть наконечник і проколіть захисну фольгу в горловині
тюбика (якщо є).
3. Накрутіть кінчик тюбика на його різьбу.
4. Використовуючи рукоятку, обережно відтягніть шпиндель до
упору.
5. Помістіть тюбик в напрямну шину. Обережно дотисніть поршень
до дна тюбика.
6. Тюбик знімається в протилежний спосіб (рис. K, L).
У випадку мас у мішечках (використовуйте аксесуари варіанту B):
1. Зніміть випускну насадку з напрямної шини, відкрутивши її.
2. Використовуючи рукоятку, обережно відтягніть шпиндель до
упору.
3. Помістіть мішечок з масою в напрямну шину. Відріжте його кінчик.
4. Прикріпіть випускну насадку на напрямну шину.
5. Обережно дотисніть поршень до дна вкладення. (рис. M, N, O)
Робота з пристроєм
Обсяг видавлюваної маси залежить від типу обраної насадки,
способу зрізання кінчика
навколишнього середовища та сили натиску на перемикач та
вибраного налаштування швидкості.
Натисніть перемикач, щоб почати вичавлювати масу. Другою рукою
підтримуйте напрямну шину. Не торкайтеся рухомого шпинделя – це
може пошкодити ваші пальці.
Рекомендується починати роботу на найменшій швидкості, м'яко
натискаючи на перемикач, щоб перевірити об'єм маси, що
витискається.
Не закривайте вихідні отвори! Це може загрожувати перегріванням та
пошкодженням пристрою.
Кожного разу після закінчення роботи відкручуйте і очищайте насадку
до висихання маси, щоб уникнути її засмічення.
ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І ЗБЕРІГАННЯ
Вийміть акумулятор перед обслуговуванням або перевіркою
пристрою.
Пристрій слід зберігати в сухому місці, недоступному для дітей та
сторонніх осіб. Пристрій потрібно протирати сухою тканиною.
Заборонено використовувати бензин, розчинники та інші мийні
засоби – це може пошкодити компоненти пристрою.
Всі ремонтні роботи повинні виконуватися в авторизованому
сервісному центрі.
