Frequenz/Tastverhältnis messen, AC+DC-Anzeige
· Um bei Wechselspannungs-Messungen die Frequenz der Spannung in der Hauptanzeige
sehen zu können, drücken Sie die Taste „MODE", jetzt wird die Frequenz angezeigt.
· Nochmals die Taste „MODE" drücken führt zur Anzeige des Tastverhältnisses (%).
· Für die AC+DC-Anzeige Taste „EXIT" für ca. 2 Sek. drücken.
5.2 Strommessung
Niemals die Messspitzen parallel zu einem Messobjekt anlegen - Kurzschluss-
gefahr! Messgerät immer in Reihe zum Messobjekt schalten.
Sofort Messspitzen vom Messobjekt entfernen, falls die interne Sicherung
während der Messung durchschlägt - Stromschlaggefahr!
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die Buchse
COM.
· Stecken Sie den Stecker der roten Messleitung je nach Messauf-
gabe in die Buchse mAµA oder 10A.
· Wählen Sie je nach Messaufgabe die Funktion „µA", „mA" oder „A".
· Wählen Sie die gewünschte Messart (AC - Wechselstrommes-
sung; DC-Gleichstrommessung) mit der Taste „MODE" an.
· Bei Bedarf können Sie die Funktion AC+DC (siehe Kapitel 4, Tas-
tenfunktionen) anwählen. Das Zurückschalten erfolgt mit der
EXIT-Taste.

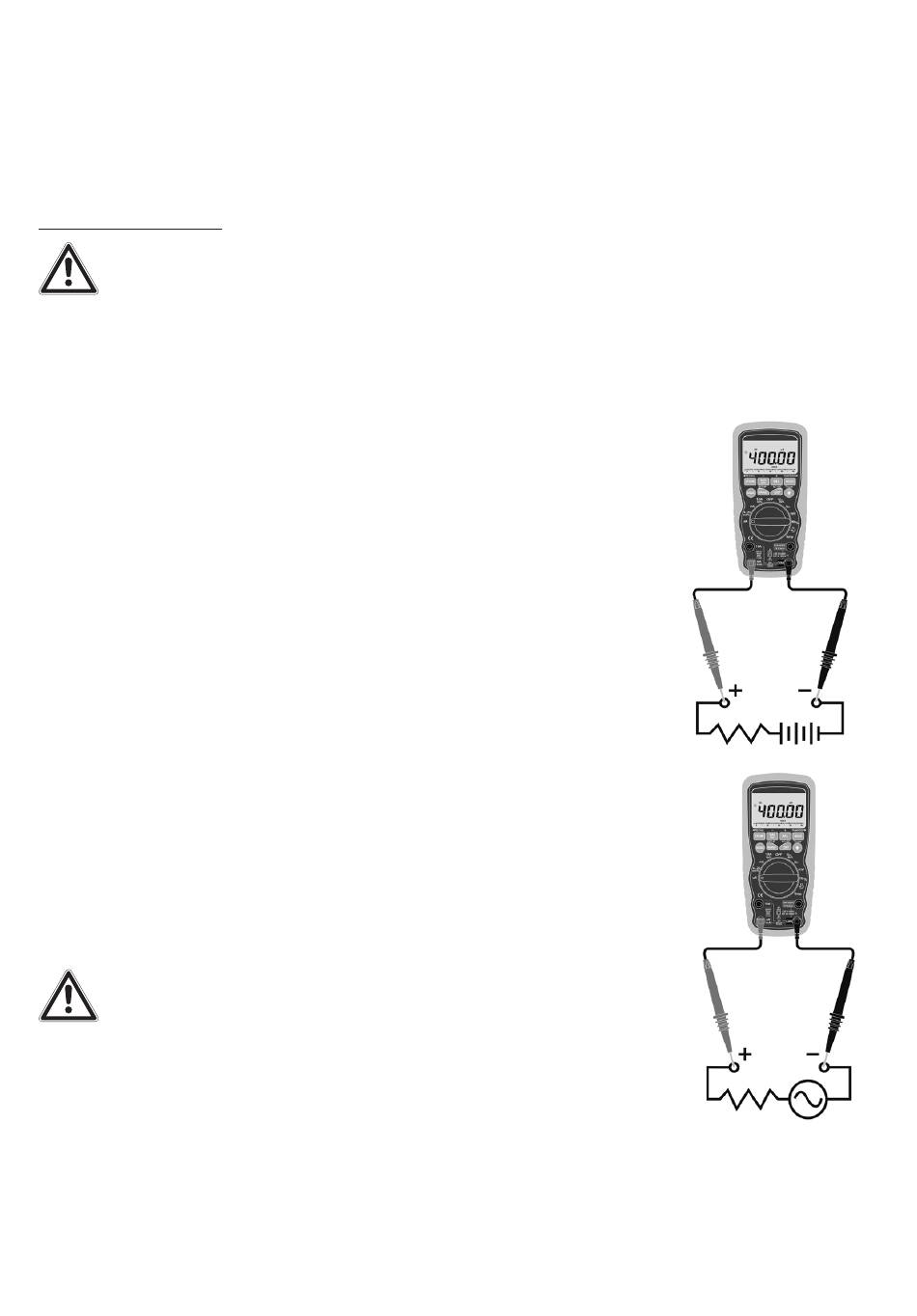

· Legen Sie die Messspitzen in Reihe zum Messobjekt an. Erscheint
„OL", sofort Messspitzen vom Messobjekt entfernen, der Mess-
strom hat einen Wert oberhalb des eingestellten Bereiches. Er-
scheint kein Messwert (0), so kann eine defekte interne Siche-
rung die Ursache sein (siehe Kapitel „Sicherungswechsel").
· Bei unbekannten Messströmen beginnen Sie aus Sicherheistgrün-
den mit der Einstellung im A-Bereich. Liegen die Messwerte im
mA- oder µA-Bereich, nehmen Sie dann eine erneute Messung in
diesem Bereich vor.
· Sie können auch hier im 10-A-Bereich die Frequenz und das Tast-
verhältnis der Messspannung messen. Dabei gehen Sie wie der
Spannungsmessung beschrieben vor.
Ströme im Bereich höher als 5 A dürfen nur maximal
30 s lang gemessen werden, danach ist das Messobjekt
abzutrennen und das Multimeter bis zur nächsten Mes-
sung 15 Minuten abkühlen zu lassen.
10
DC
AC
