reichelt elektronik DT-9660 Bedienungsanleitung

Digital-multimeter

Werbung

Digital-Multimeter
DT-9660
– Bedienungsanleitung –
DEUTSCH
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für reichelt elektronik DT-9660

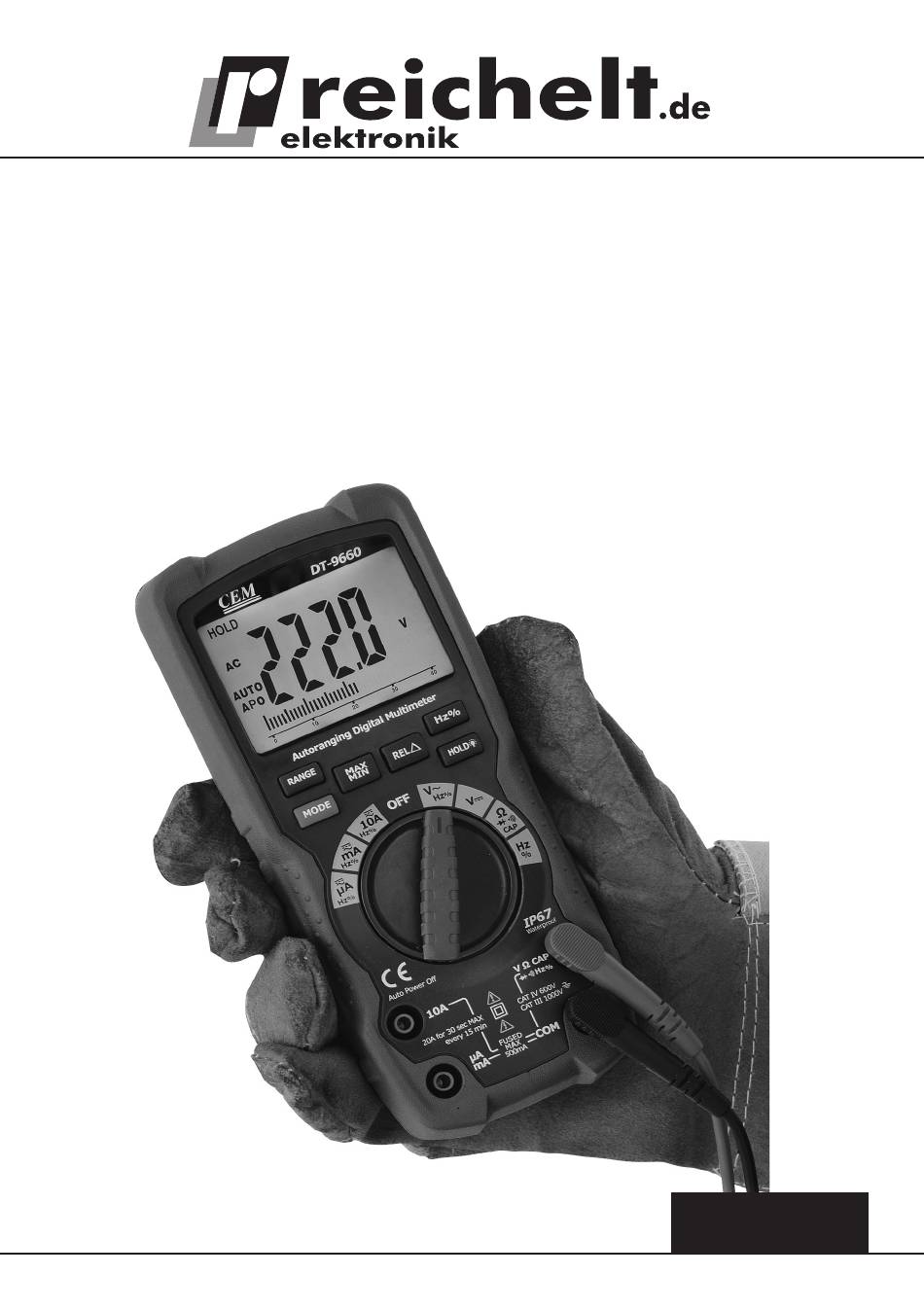

  • Seite 1 Digital-Multimeter DT-9660 – Bedienungsanleitung – DEUTSCH...
  • Seite 2: Inhaltsverzeichnis

    Sie die Anleitung auf und geben Sie sie weiter, wenn Sie das Gerät an andere Personen übergeben. Impressum © 3/2015 reichelt elektronik GmbH & Co. KG, Elektronikring 1 · 26452 Sande Vervielfältigung, Reproduktion, Kopie, auch auszugsweise, nur mit Zustimmung von reichelt elektronik. Alle Rechte vorbehalten.
  • Seite 3: Beschreibung Und Funktion

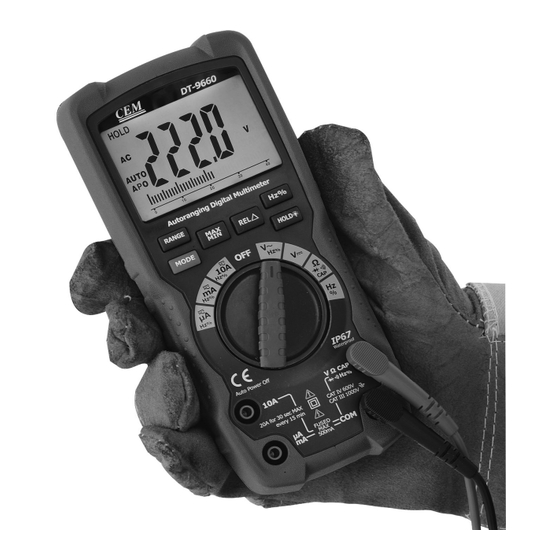

    1. Beschreibung und Funktion Das Digital-Multimeter DT-9660 ist ein robustes, wasserdichtes Universalmessgerät für präzise Messungen von Spannungen, Strömen, Frequenzen/Tastverhältnis, Widerständen, Kapazitä- ten. Zusätzlich ist Durchgangsprüfung und Diodentest verfügbar. Zahlreiche Sonderfunktionen ergänzen den Funktionsumfang. Die Funktionen und Eigenschaften: · Anzeige: 3,5 Stellen, 4.000 Digit Schnelle Bargraph-Analoganzeige 40 Segmente ·...
  • Seite 4 · Das Gerät ist kein Spielzeug, es gehört nicht in Kinderhände und darf nicht im Zugriffsbe- reich von Kindern aufgestellt, gelagert oder betrieben werden. · Lassen Sie Verpackungsmaterialien nicht achtlos liegen, diese können für spielende Kinder zu einer Gefahr werden. ·...
  • Seite 5: Übersicht, Inbetriebnahme, Tasten-/Sonderfunktionen

    4. Übersicht, Inbetriebnahme, Tasten-/Sonderfunktionen 1 - Display 2 - MIN-/MAX-Taste 3 - Taste RANGE 4 - Mode-Taste 5 - Messfunktions-Wahlschalter (Drehschalter) 6 - Messbuchsen 10A/µa/mA 7 - Messbuchse COM 8 - Messbuchse V/Ω... 9 - Taste Hz/% (Tastverhältnis) 10 - Taste Hold/Displaybeleuchtung 11 - Taste REL Inbetriebnahme ·...
  • Seite 6 Tastenfunktionen, Sonderfunktionen Taste Funktion, Beschreibung HOLD/ Kurz drücken: Speicherung des letzten Messwertes im Display Displaybeleuchtung Nochmals drücken: Rückkehr zur laufenden Messung Für mind. 1 Sek. drücken: Displaybeleuchtung einschalten, schaltet sich nach 30 s automatisch aus MODE Kurz drücken: je nach eingestellter Messart/Einstellung: - Abschalten der AUTO POWER OFF-Funktion - Wechsel der Temperatur-Maßeinheit - Auswahl zwischen Widerstandsmessung, Durchgangs- und...
  • Seite 7 Display-Symbole Symbol Erklärung HOLD Data Hold-Funktion aktiv – negativer Messwert Wechselgrößenmessung Gleichgrößenmessung AUTO Automatische Messbereichswahl aktiv Überlauf, Messwert zu hoch für aktuellen Messbereich Diodentest aktiv Durchgangstest aktiv MAX MIN MAX-/MIN-Anzeige Relativwertmessung aktiv Auto Power Off-Funktion Batterie leer Achtung! Um falsche Messwerte und damit eventuelle elektrische Unfälle bzw.
  • Seite 8: Messungen

    5. Messungen 5.1. Spannungsmessung Niemals eine Spannungsquelle anschließen, solange die Messbuchsen für die Strommessung belegt sind - Stromschlag- und Brandgefahr! Die Eingangsspannungen dürfen nicht den Wert 750 V AC/1000 V DC über- schreiten. Messen Sie niemals an unbekannten Messobjekten, deren Span- nung größer als diese Werte sein könnte.
  • Seite 9: Strommessung

    5.2 Strommessung Niemals die Messspitzen parallel zu einem Messobjekt anlegen - Kurzschlussgefahr! Messgerät immer in Reihe zum Messobjekt schalten. Sofort Messspitzen vom Messobjekt entfernen, falls die interne Sicherung während der Messung durchschlägt - Stromschlaggefahr! Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Mess- gerät entfernen.
  • Seite 10: Widerstand, Diodentest, Durchgangsprüfung

    5.3 Widerstand, Diodentest, Durchgangsprüfung Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort vorhandenen Kondensatoren. Spannungen in der Messschaltung verfälschen das Messergebnis und können das Messgerät zerstören. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen.
  • Seite 11: Diodentest

    Diodentest · Stecken Sie den Stecker der schwarzen Messleitung in die Buch- se COM. · Stecken Sie den Stecker der roten Messleitung in die Buchse V/Ω · Wählen Sie mit dem Drehschalter „Ω” und mit der Mode-Taste die Funktion „ ”...
  • Seite 12: Frequenzmessung, Tastverhältnismessung

    5.5 Frequenzmessung, Tastverhältnismessung Niemals an einer Spannung von mehr als 30 Vrms messen - Zerstörungs- und Stromschlaggefahr! Diese Messart unterscheidet sich von der Frequenzmes- sung bei AC/DC-Spannungs/Strommmessung! Vergewissern Sie sich vorab mit einer Spannungsmessung über die vorliegen- de Messspannung. Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus dem Messgerät entfernen.
  • Seite 13: Wartung, Lagerung Und Pflege

    · Eine defekte interne Sicherung kann die Ursache dafür sein, dass keine Messung in den Strommessbereichen möglich ist. · Schalten Sie zu einem Sicherungswechsel das Gerät aus und entfernen Sie alle Messleitun- gen. · Lösen Sie die Schraube an der Batterieabdeckung und nehmen Sie diese ab. LÖsen Sie dann die hintere Gehäuseabdeckung.
  • Seite 14 DCV: Eingangsimpedanz 10 MΩ max. Messspannung 1000 VDC/AC Bereich Auflösung Genauigkeit 400 mV 0,1 mV ±(0,8%+8Digit) 0,001 V ±(0,5%+8Digit) 40 V 0,01 V 400 V 0,1 V 1000 V ±(0,8%+5Digit) ACV: Eingangsimpedanz: 10 MΩ max. Messspannung 750 VDC/AC Angaben gültig für sinusförmige Signale, 45-400 Hz, Genauigkeit im jeweiligen Bereich von 5% bis 100%;...
  • Seite 15 ACA: Bei Messungen über 10 A: Messzeit max. 30 Sekunden, dann 15 Minuten bis zur nächsten Messung warten. Angaben gültig für sinusförmige Signale, 45-400 Hz, Genauigkeit im jeweiligen Bereich von 5% bis 100%; Scheitelfaktor max. 3. Bereich Auflösung Genauigkeit 400 µA 0,1 µA ±(1,5%+3Digit) 4000 µA...
  • Seite 16: Entsorgungshinweise

    Frequenz (elektronisch): Überlastgeschützt bis 1000 VDC/AC. Bereich Auflösung Genauigkeit 9,999 Hz 0,001 Hz ±(0,15%+1Digit) 99,99 Hz 0,01 Hz 999,9 Hz 0,1 Hz 9,999 kHz 0,001 kHz 99,99 kHz 0,01 kHz 999,9 kHz 0,1 kHz 9,999 MHz 0,001 MHz Eingangsamplitude (DC-Level = 0): Min.
