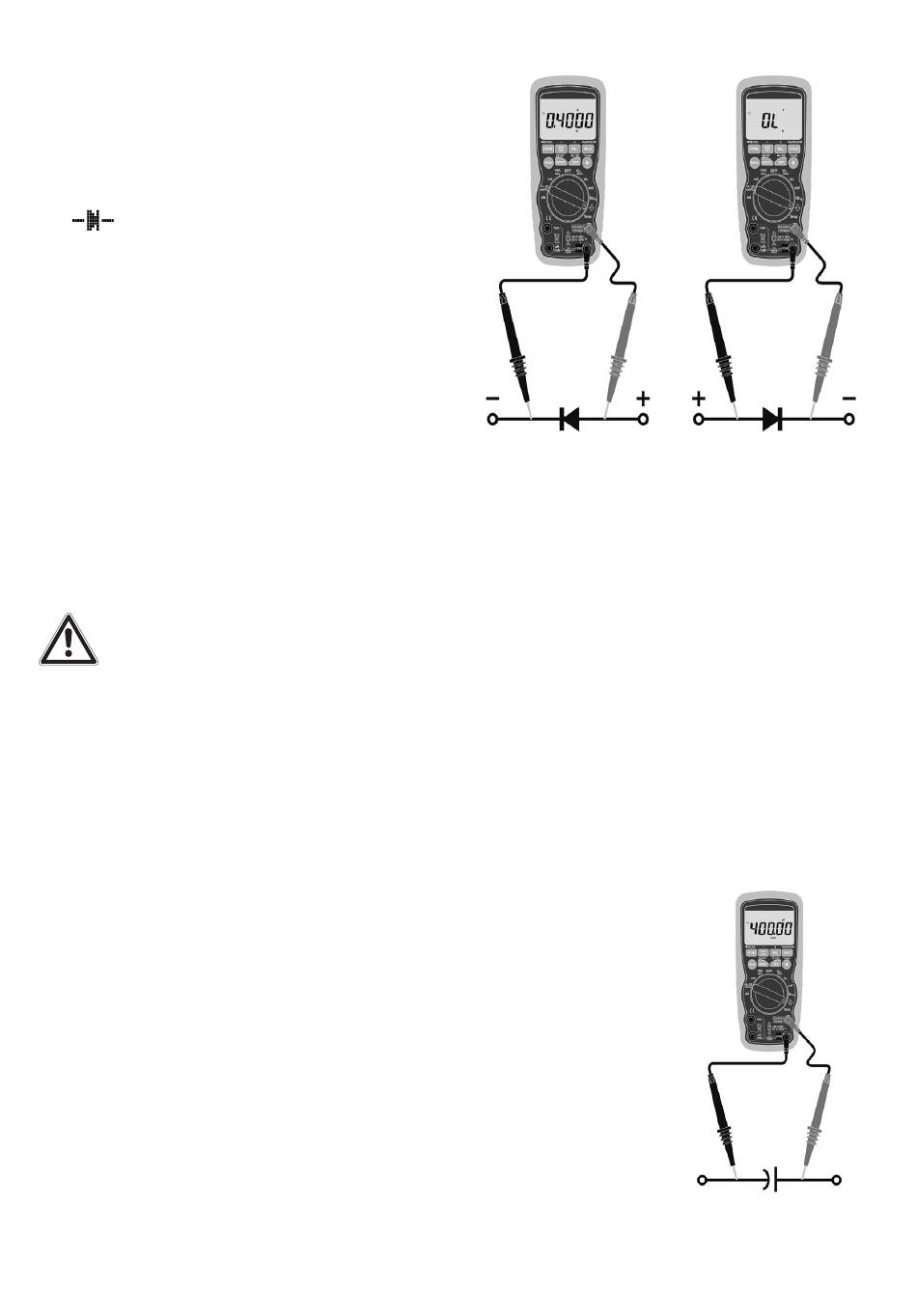

Diodentest
· Stecken Sie den Stecker der schwarzen
Messleitung in die Buchse COM.
· Stecken Sie den Stecker der roten Mess-
leitung in die Buchse V/Ω
· Wählen Sie mit dem Drehschalter „Ω"
und mit der Mode-Taste die Funktion
„
" an.
· Legen Sie die Messspitzen an das Mess-
objekt an, wenn bekannt, z. B. die rote
Messspitze bei einer Diode an die Anode
und die schwarze an die Katode.
· Erscheint ein OL in der Anzeige, ist die
Halbleiterstrecke unterbrochen oder sie
wird in Sperrrichtung gemessen.
· Wechseln Sie die Polarität der Messspit-
zen. Erscheint jetzt ein Wert, z. B. 0,5 V,
im Display. messen Sie in Durchgangs-
richtung (Rot = Anode, schwarz=Katode)
· Erscheint in beide Messrichtungen OL, ist das Bauelement defekt.
5.4 Kapazitätsmessung
Schalten Sie die Spannung in der Messschaltung ab und entladen Sie alle dort
vorhandenen Kondensatoren. Spannungen in der Messchaltung verfälschen
das Messergebnis und können das Messgerät zerstören.
Nehmen Sie vor jeder Messung eine Spannungsmessung am untersuchten
Bauelement vor und entladen Sie dieses ggf. über einen hochohmigen Wider-
stand (z. B. 100 kΩ). Niemals einen Kondensator kurzschließen! Kondensato-
ren können hohe Energiemengen speichern, die bei schlagartigem Entladen zu
Stromschlägen, Funkenschlag bzw. Brand führen können.
Nach jeder Messung Messspitzen vom Messobjekt und Messleitungen aus
dem Messgerät entfernen.
· Stecken Sie den Stecker der schwarzen Messleitung in die
Buchse COM.
· Stecken Sie den Stecker der roten Messleitung in die Buchse
V/Ω
· Wählen Sie mit dem Drehschalter „CAP" und mit der Mode-Taste
die Funktion „(n)F" an.
· Legen Sie die Messspitzen an das Messobjekt an.
· Alternativ, besonders bei geringen zu messenden Kapazitäten,
verwenden Sie die kurzen Messleitungen.
· Erscheint bei automatischer Messbereichswahl ein OL in der
Anzeige, ist der Wert größer als der maximal messbare Wert
(siehe Technische Daten), oder das Messobjekt ist defekt.
· Bei zu messenden Kapazitäten von mehr als 400 µF kann es
einige Sekunden dauern, bis ein stabiler Messwert erscheint -
dies ist normal.
· Bei geringen zu messenden Kapazitäten kann die Eigenkapazität von Gerät und Messlei-
12
