DRIFTS- & INSTALLATIONSHANDBOK FÖR PC-RLH8/10

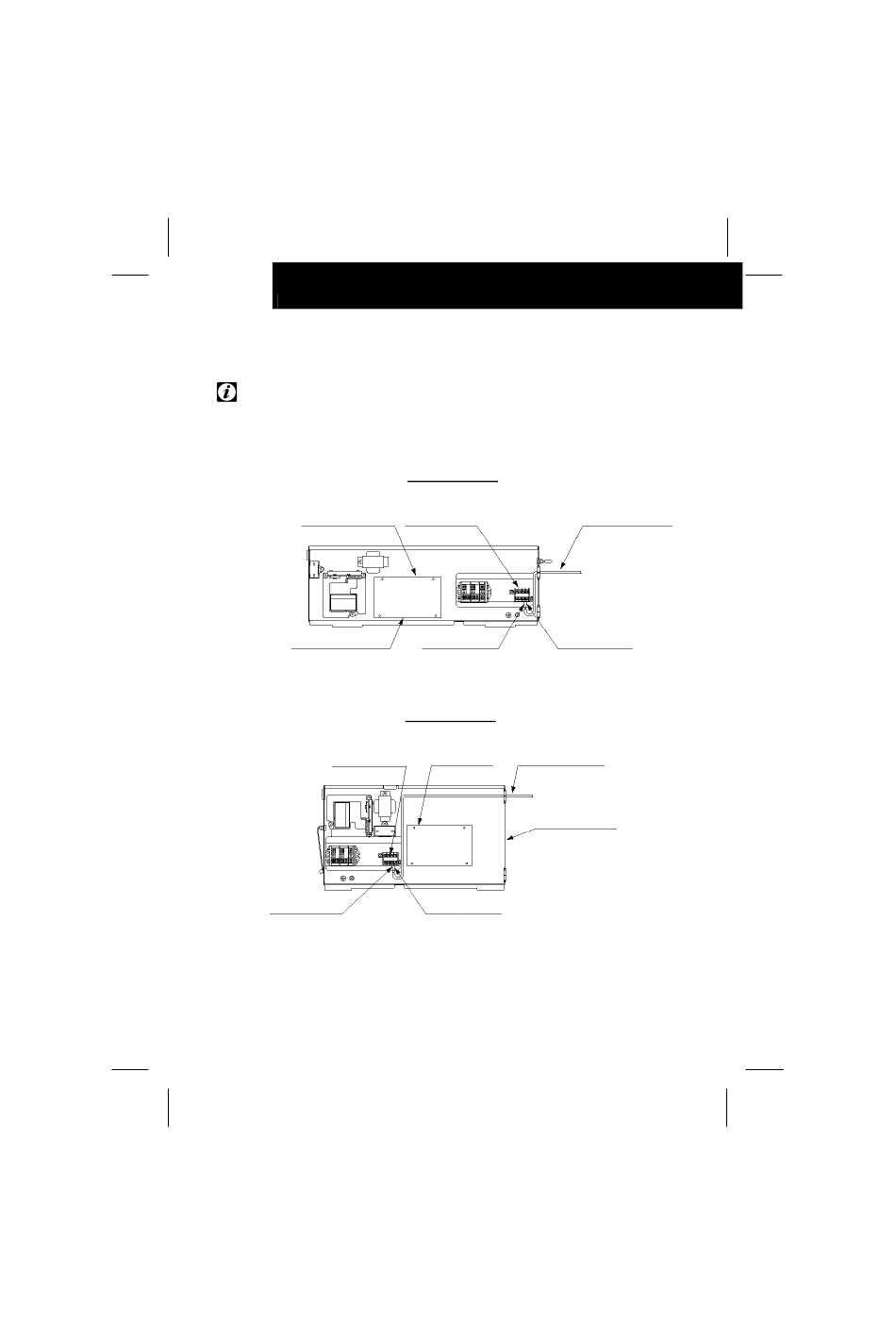

7) Avlägsna skyddet på inomhusdelens elektriska box och anslut kabeln till terminalerna A och B
vid terminalpanelen (vit).
ANMÄRKNING:
Efter anslutning av kabeln, bind ihop överflödig kabellängd med ett band (medföljer) och stoppa in
dem i den elektriska kontrollboxen.
Förtryckt Kretspanel
Elektrisk box för
Inomhusdel
Förtryckt Kretspanel
Märkband "A"
RPC 2.0 till 3.0 HP
Terminalpanel (Vit)
Märkband "A"
Märkband "B"
RPC 4.0 till 5.0 HP
Terminalpanel (Vit) Kabel för Trådlöst
Mottagarpaket
Elektrisk box för
Inomhusdel
Märkband "B"
Kabel för Trådlöst
Mottagarpaket
