MANUALE DI INSTALLAZIONE E FUNZIONAMENTO DEL PC--RLH8/10

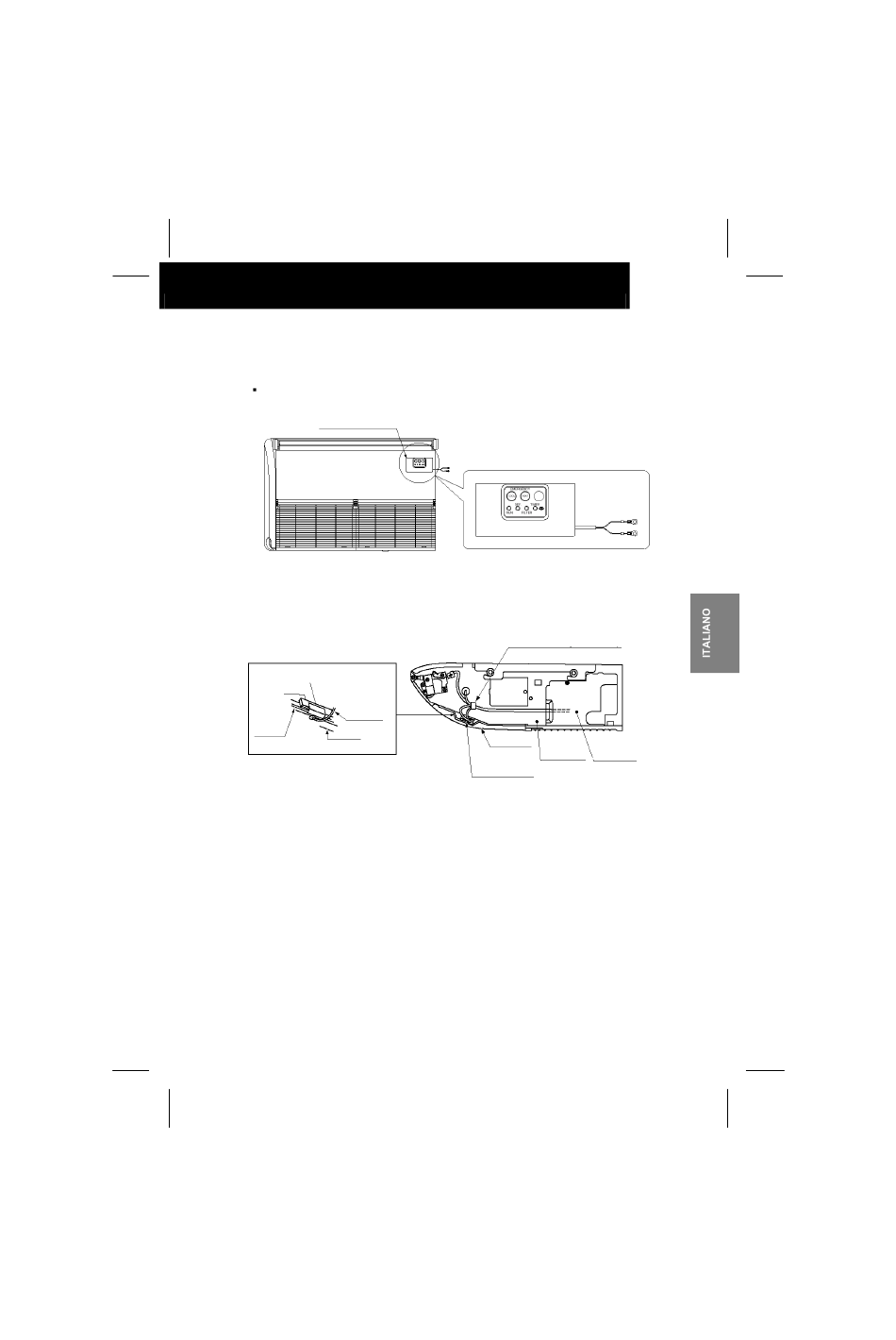

(5) Installare il kit del ricevitore senza fili sulla coppa di drenaggio.
(1) Inserire il cavo nel foro per i cavi elettrici.
(2) Installare il kit del ricevitore senza fili completamente.
Assicurarsi che non ci siano spazi tra il kit del ricevitore senza fili e la coppa di
drenaggio.
Kit del ricevitore senza fili
6) Inserire il cavo nel quadro elettrico con gli altri cavi.
(1) Collegare l'isolante (fornito dal produttore) sul bordo della parte laterale della piastra per
proteggere il cavo come mostrato nella figura sottostante.
Isolante (Fornito dalla fabbrica).
Cuscinetto
Cavo del kit del
ricevitore senza
fili
Piastra
Coppa di
laterale
drenaggio
5
Vista ampliata
Collegare al cavo con il morsetto per cavi
Coppa di drenaggio
Piastra laterale R Coperchio
Cavo per collegamento
senza fili
