MANUAL DE FUNCIONAMIENTO E INSTALACIÓN PARA PC-RLH8/10

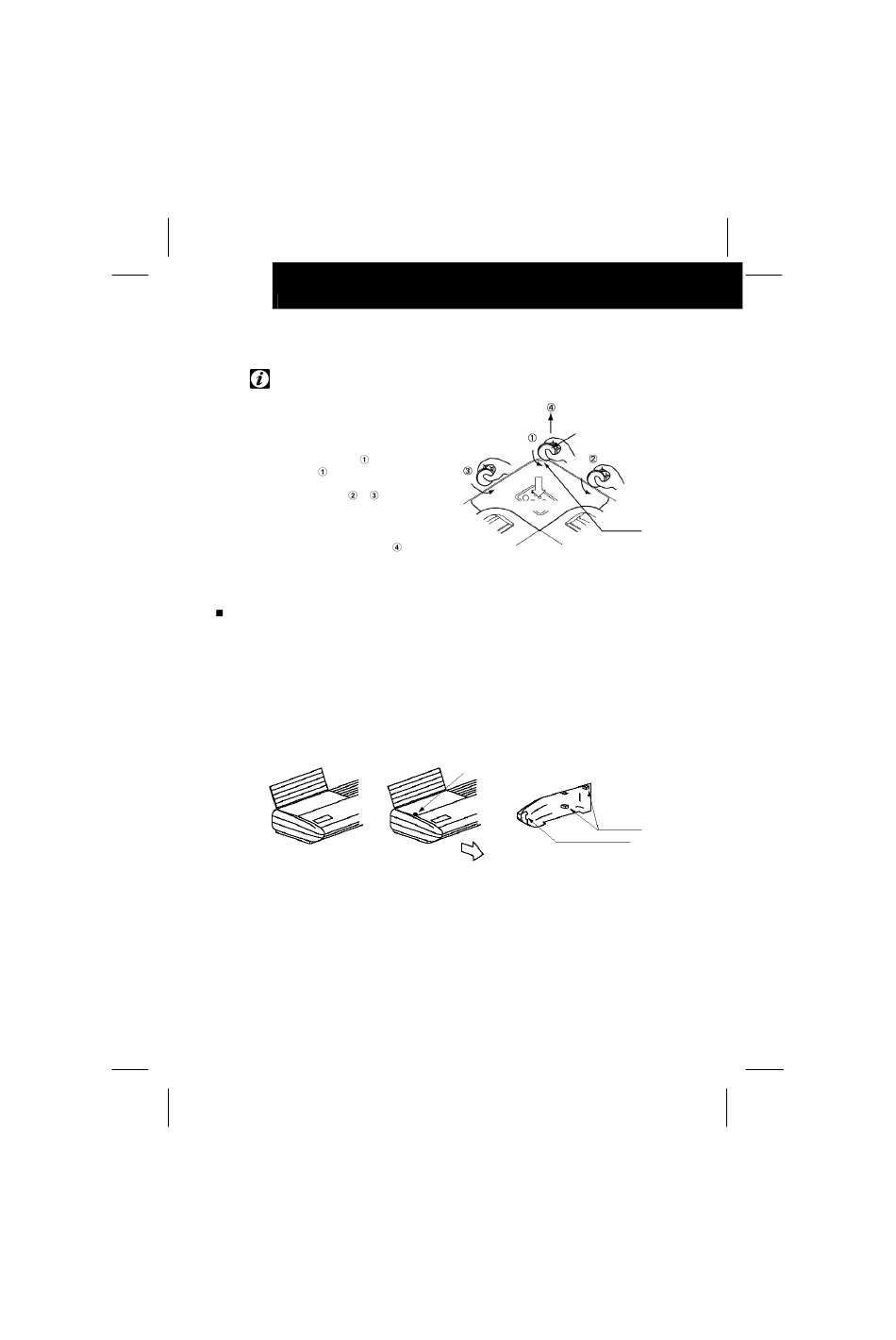

8) Enganche otros clavos de fijación (3 posiciones) en los orificios cuadrados del panel de aire.
NOTA:
Al extraer el kit receptor después de
instalar el panel de aire;
1) La posición en la esquina del kit
receptor se puede levantar insertando
una moneda o un destornillador plano
en la zona marcada y girando hacia
abajo. Con levantado, haga girar
una moneda o un destornillador plano
en las posiciones y , podrá
levantar todo el kit receptor.
2) Tras desconectar los clavos de fijación
(3 posiciones), deslice el kit receptor
en la dirección de la flecha
extráigalo.
PC-RLH10
1) Instale el kit receptor inalámbrico, la unidad interior y el panel de aire al mismo tiempo.
2) Si instala el kit receptor inalámbrico una vez instalada la unidad interior, desenchufe la fuente
de alimentación de la unidad interior.
3) Extraiga la cubierta lateral derecha de resina.
(1) Abra la rejilla de entrada de aire.
(2) Quite el tornillo de fijación (M4) de la cubierta lateral de resina.
(3) Deslice la cubierta lateral de resina hacia delante, como se muestra a continuación.
4) Extraiga la tapa del control remoto.
(1) Introduzca un destornillador o vara (Ø5 máx.) en el orificio de servicio.
(2) Presione el gancho de la tapa del control remoto con la ayuda de un destornillador o vara.
Levantar
y
Tornillo de fijación (M4)
Interior de la cubierta lateral de resina
Placa de enganche
Moneda o destornillador plano
Zona marcada
Zona de enganche
