BEDIENINGS- EN INSTALLATIEHANDLEIDING VOOR PC-RLH8/10
3
INSTALLATIE MONTAGEDOOS DRAADLOZE ONTVANGER
VOORZICHTIG:
Let op de volgende installatieprocedures. Indien u dit niet doet kan de ontvanger van het paneel
vallen en zo een ernstig ongeval veroorzaken.
PC-RLH8
1) Installeer de montagedoos voor de draadloze ontvanger, de binnenunit en het luchtpaneel
tegelijkertijd.
2) Indien de montagedoos draadloze ontvanger geïnstalleerd wordt na installatie van de binnenunit
dient de stroombron van de binnenunit te worden uitgeschakeld en het luchtpaneel te worden
verwijderd.

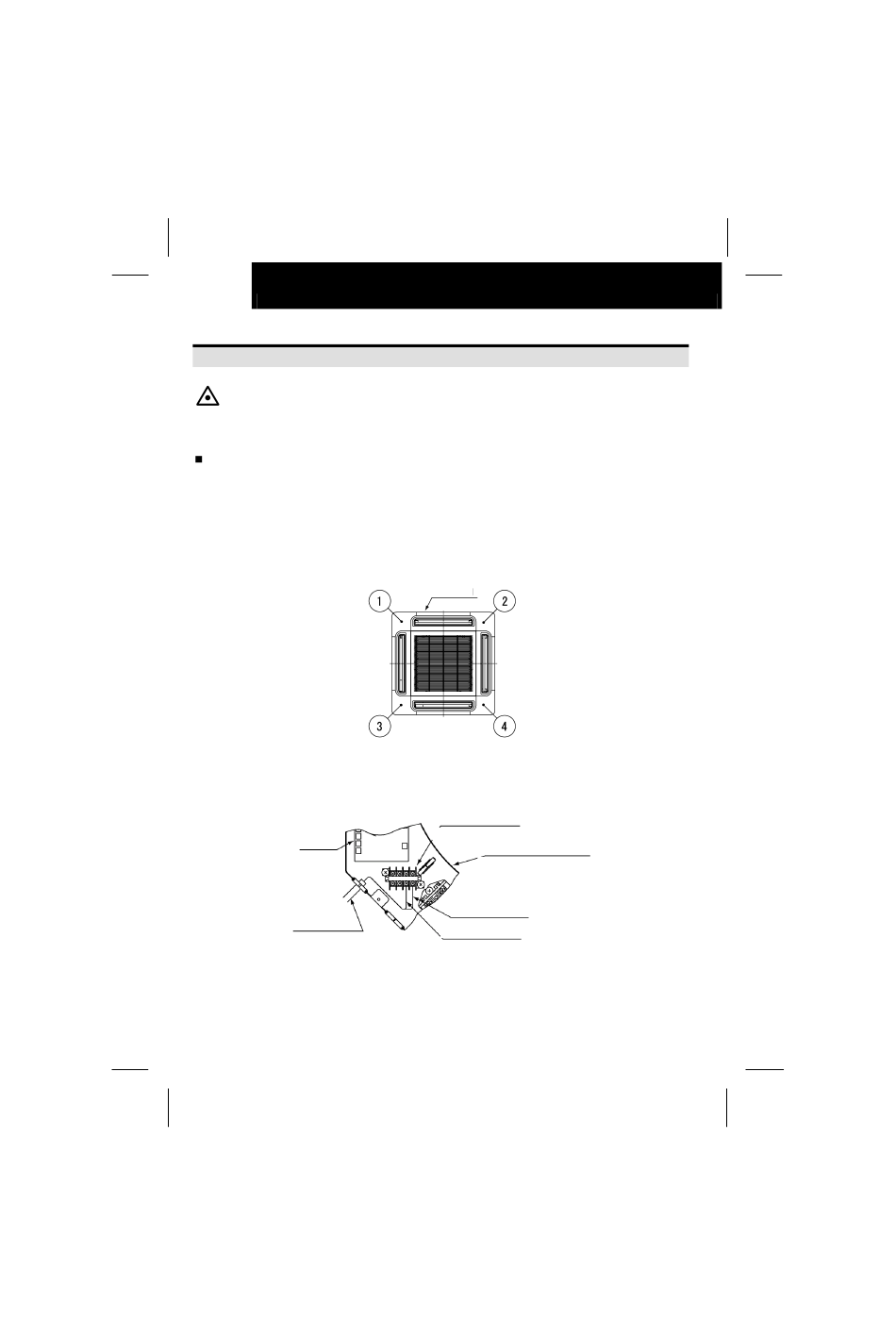

3) Deze montagedoos ontvanger kan worden geïnstalleerd op positie 1,2,3 of 4
4) Verwijder het afdekplaatje van de elektrische regeldoos en verbindt de kabel met de aansluitkaart
(wit) volgens onderstaande tekening.
PCB
Verbindingskabel
Luchtpaneel
Aansluitkaart
(Wit)
Binnenunit
Elektrische regeldoos
Markeerstrip "B"
Markeerstrip "A"
