MANUEL D'UTILISATION ET D'INSTALLATION POUR PC-RLH8/10

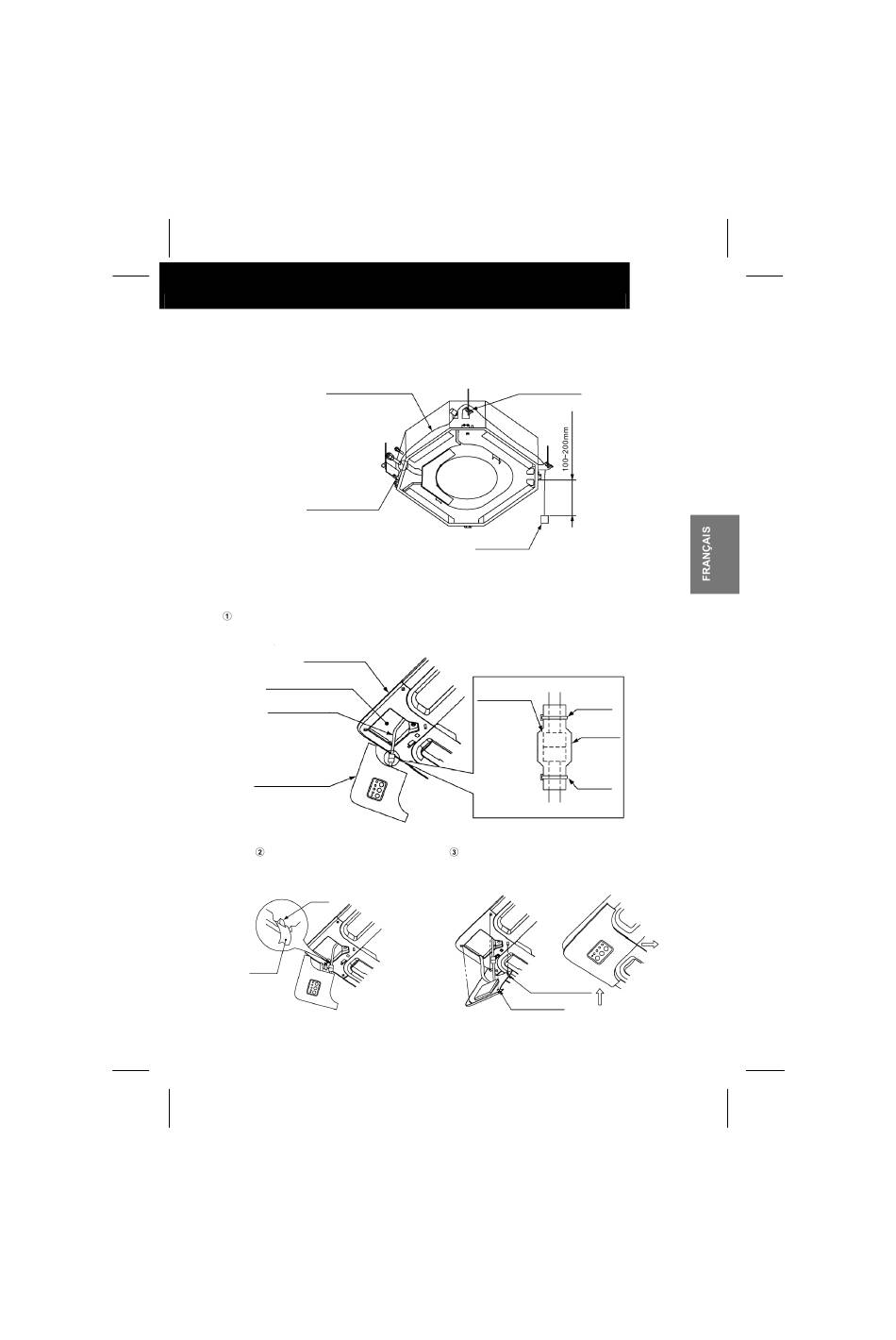

5) Tirer sur le câble de raccordement pour le faire passer par le trou des câbles de l'unité
intérieure et le placer le long du support de l'unité intérieure jusqu'à l'emplacement du kit de
réception. Rassembler le câble en excès et l'attacher avec un collier.
Câble de raccordement
Trou pour les câbles
de l' unité intérieure
6) Installer le panneau d'air (en option) sur l'unité intérieure.
7) Attacher le kit de réception en suivant la procédure suivante.
Sortir le câble de raccordement du compartiment et le raccorder au câble du kit de réception.
Après avoir raccordé le câble, mettre le cache sur le connecteur et le fixer à l'aide d'un collier.
Panneau d'air
Compartiment d'angle
Câble de raccordement
Kit de réception
Accrocher le collier
au crochet
du panneau d'air à l'arrière du kit de
réception comme illustré ci-dessous.
Crochet
Collier
Support
Connecteur
Câble de
Collier
raccordement
Cache
Collier
Accrocher le clou en forme de L à l'arrière
du kit de réception dans l'orifice carré du
panneau d'air.
3
