DRIFTS- & INSTALLATIONSHANDBOK FÖR PC-RLH8/10

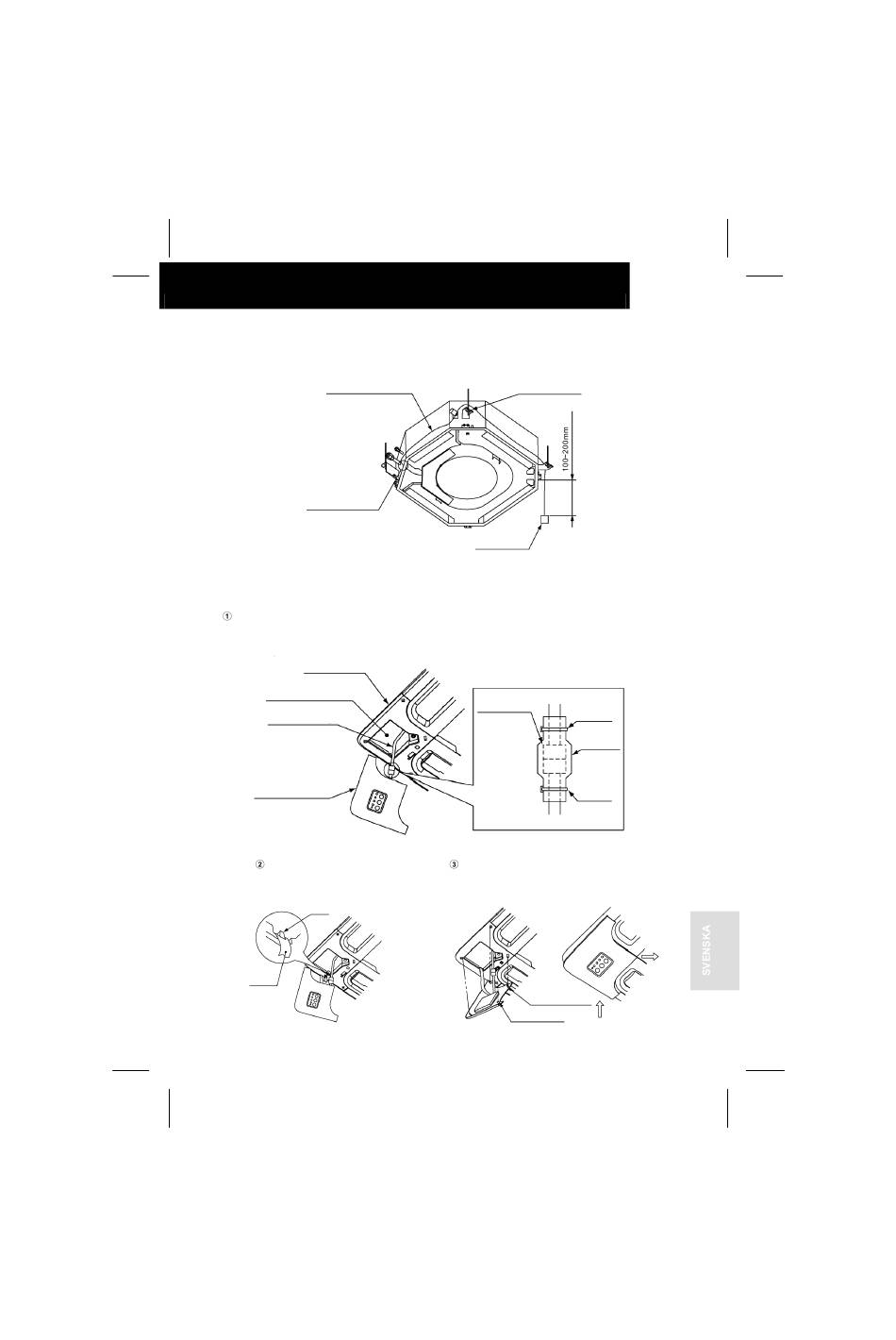

5) Dra ut anslutningskabeln genom hålet för kabeldragning på inomhusdelen och led kabeln över
upphängningskonsolen till mottagarpaketets installationsposition. Bind ihop överflödig kabel
med ett band.
Anslutningskabel
Hål för kabeldragning
på Inomhusdel
6) Installera luftpanelen (tillval) på inomhusdelen.
7) Fäst mottagarpaketet enligt följande procedur.
Dra ut anslutningskabeln från facket och anslut anslutningskabeln och kabeln från
mottagarpaketet. Efter anslutning av kabeln, täck anslutningsdonet med skyddet och fixera
dem med ett fästband.
Luftpanel
Hörnfack
Anslutningskabel
Mottagarpaket
Haka fast bandet på baksidan av
mottagar paketet på tappen på
luftpanelen som visas nedan.
Tapp
Band
Upphängningskonsol
Anslutningsdon
Anslutning
Band
Skydd
Band
Haka fast den L-formade spiken på
baksidan av mottagarpaketet vid
fyrkantshålet på luftpanelen.
3
