MANUAL DE OPERAÇÃO E INSTALAÇÃO PARA PC-RLH8/10
3 INSTALAÇÃO DO KIT DE RECEPÇÃO SEM FIOS
PRECAUÇÃO:
Observar os seguintes procedimentos de instalação. Caso contrário, poderá cair do painel,
provocando um acidente grave.
PC-RLH8
1) Instalar o kit de recepção sem fios, a unidade interior e o painel de ar ao mesmo tempo.
2) No caso de o kit de recepção sem fios ser instalado depois de instalada a unidade interior,
desligar a corrente da unidade interior e remover o painel de ar.

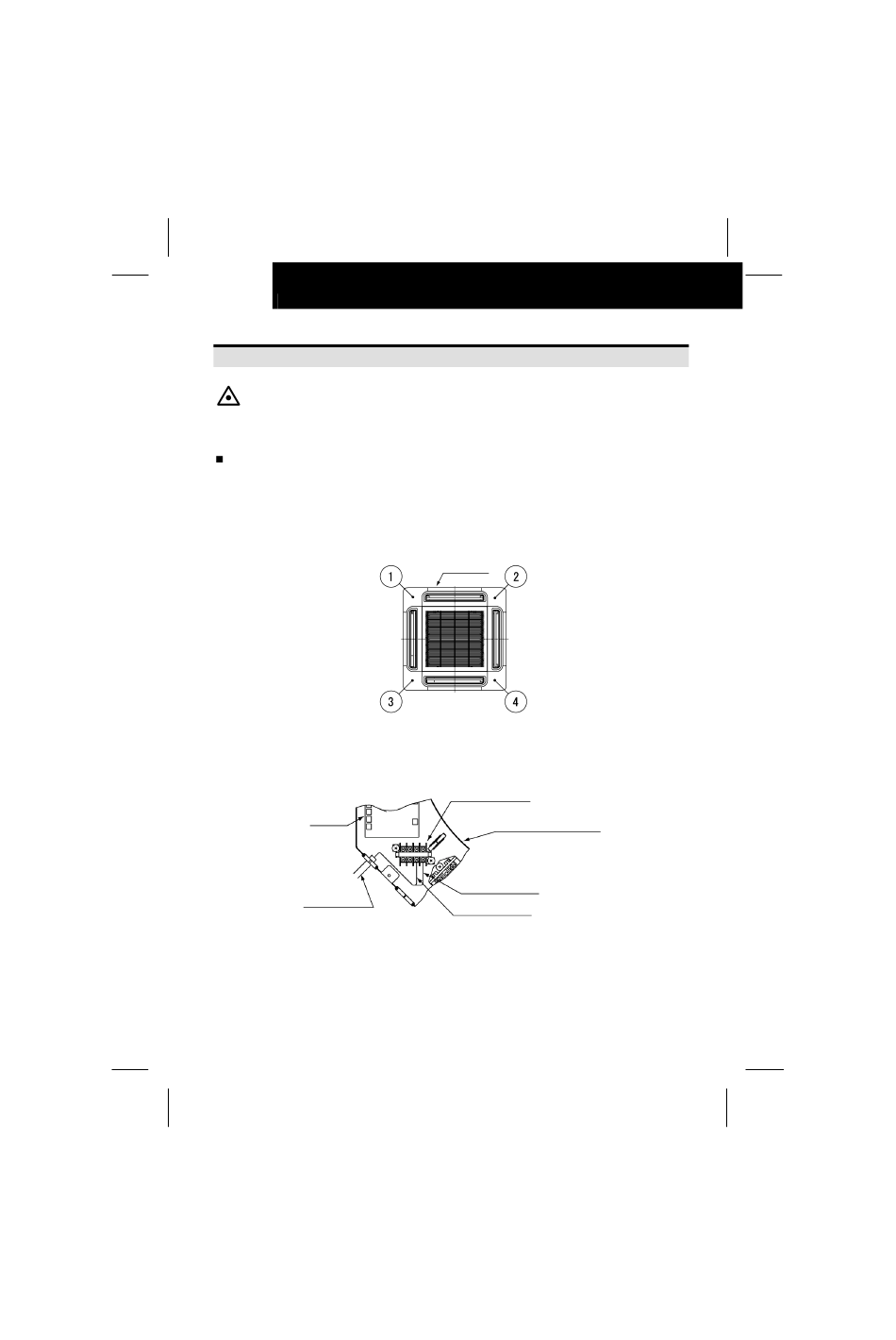

3) Este kit de recepção pode ser instalado na posição 1,2,3 ou 4
4) Retirar a tampa da caixa de controlo eléctrico da unidade interior e ligar o cabo ao quadro de
terminais (branco) como ilustrado abaixo.
PCB
Cabo de ligação
Painel de ar
Quadro de Terminais
Branco)
Unidade Interior
Caixa de Controlo Eléctrico
Marcar Abraçadeira "B"
Marcar Abraçadeira "A"
