MANUAL DE OPERAÇÃO E INSTALAÇÃO PARA PC-RLH8/10

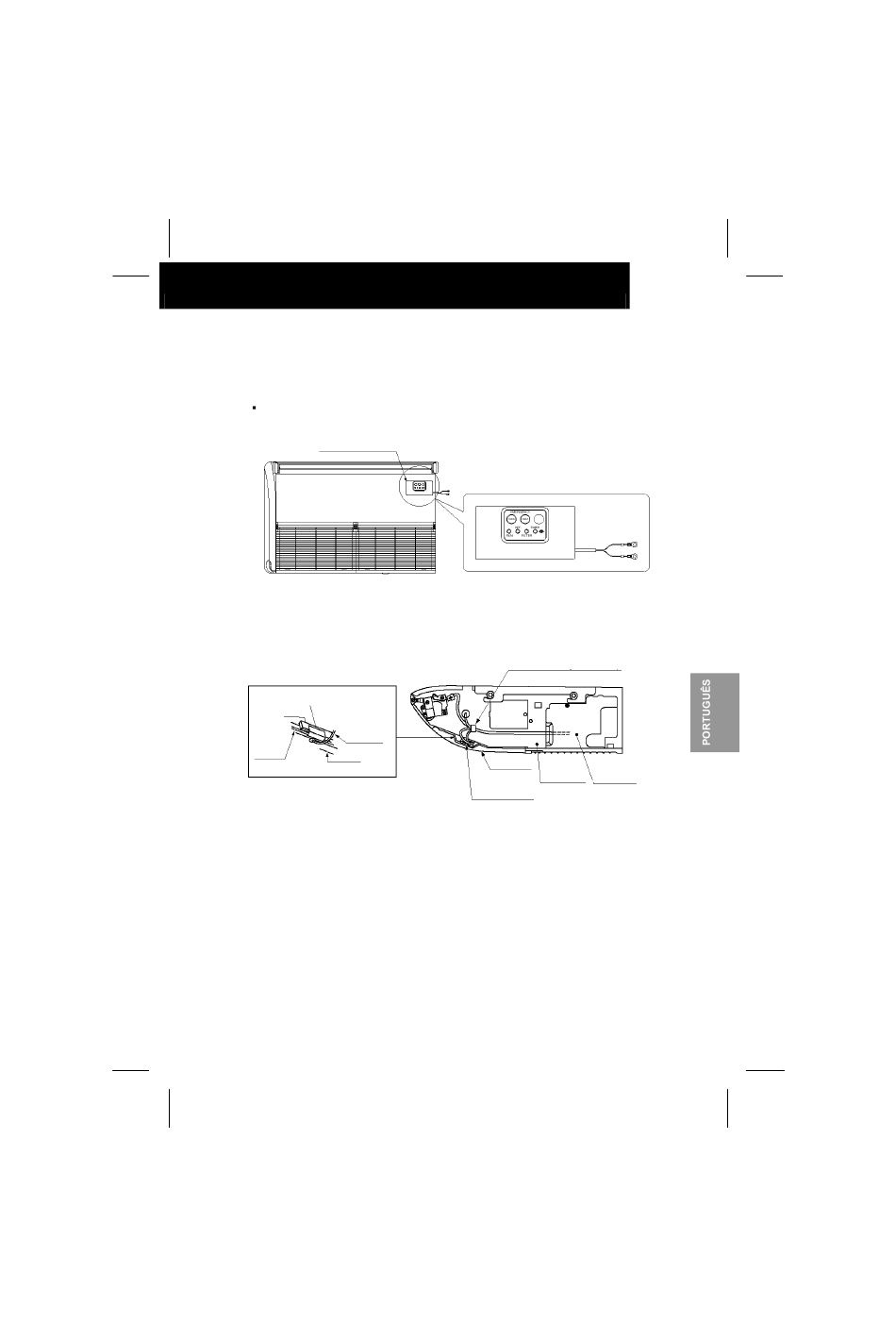

5) Instalar o kit de recepção sem fios no reservatório de escoamento.
(1) Passar o cabo através do orifício de ligação.
(2) Instalar completamente o kit de recepção sem fios.
Verificar que não haja qualquer intervalo entre o kit de recepção sem fios e o
reservatório de escoamento.
Kit de Recepção sem Fios
6) Guiar o cabo para a caixa eléctrica com os outros fios.
(1) Aplicar o isolamento (fornecido de fábrica) no limite da placa lateral para proteger o cabo
como ilustrado na figura abaixo.
Isolamento (fornecido de fábrica)
Almofada
Cabo do kit
de recepção
sem fios
Placa
Reservatório
lateral de escoamento
5
Vista aumentada
Atar com o cabo através do grampo
Reservatório de Escoamento
Placa lateral D Tampa de Tubagem
Cabo para sem fios
