BETRIEBS- UND INSTALLATIONSHANDBUCH PC-RLH8/10
3
MONTAGE DES INFRAROT-EMPFÄNGERKITS
VORSICHT:
Beachten Sie bei der Installation unbedingt folgende Hinweise. Sonst könnte der Empfänger
herunterfallen und Unfälle verursachen.
PC-RLH8
1) Installieren Sie das Infrarot-Empfängerkit, die Inneneinheit und das Luftgitter zur gleichen Zeit.
2) Falls das Infrarot-Empfängerkit nach Montage der Inneneinheit installiert wird, ist die
Stromversorgung zu unterbrechen und das Luftgitter zu entfernen.

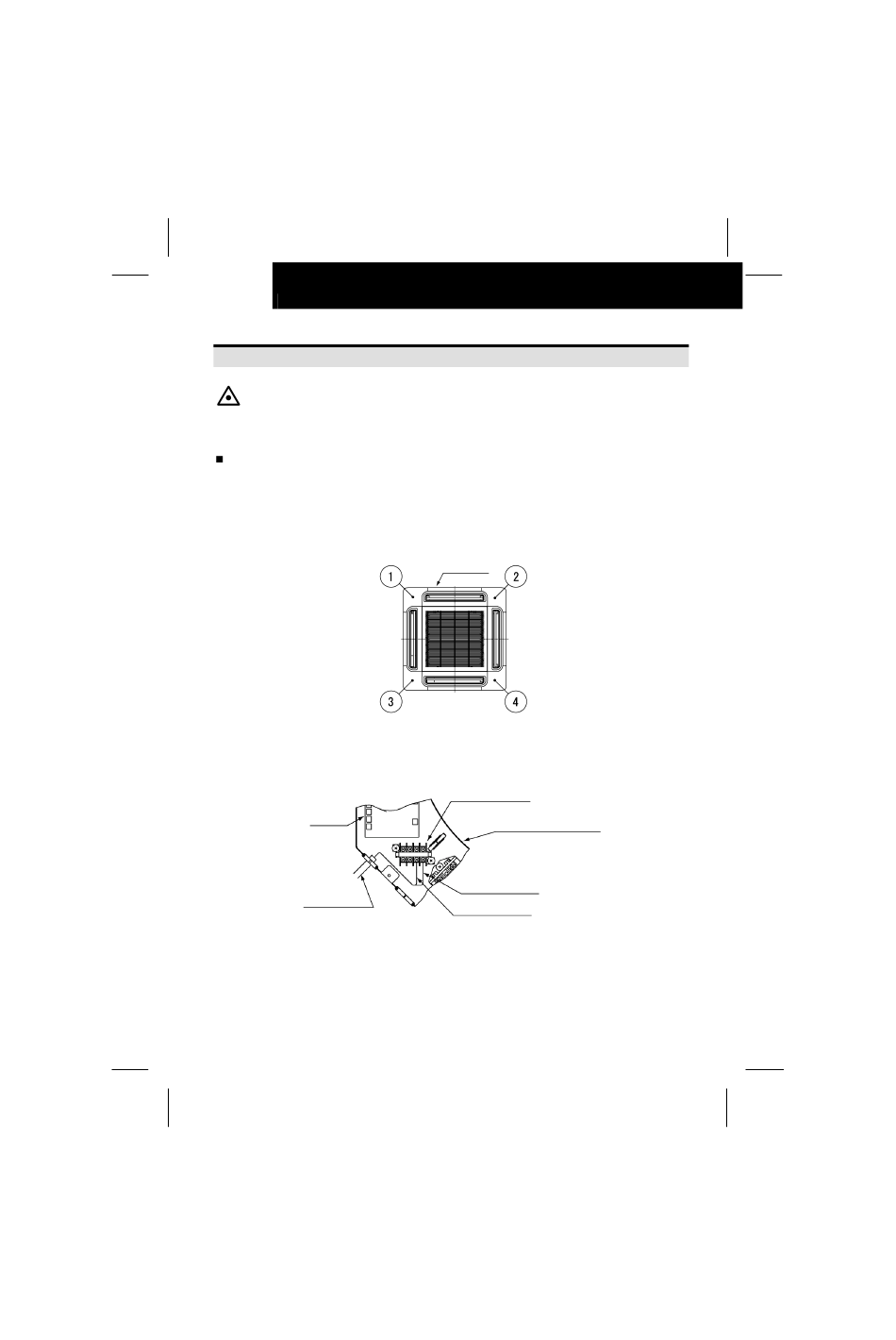

3) Das Empfängerkit kann in der Position 1, 2, 3 oder 4 installiert werden
4) Den Deckel der Anschlussbox in der Inneneinheit entfernen und das Kabel wie unten gezeigt
an die Klemmenplatine (weiß) anschließen.
PCB
Anschlusskabel
Luftgitter
Klemmenplatine
(Weiß)
Inneneinheit
Elektrische Anschlussbox
Markierband "B"
Markierband "A"
