BETRIEBS- UND INSTALLATIONSHANDBUCH PC-RLH8/10
7) Den Deckel der Anschlussbox in der Inneneinheit entfernen und das Kabel an die Klemmen A
und B (weiß) der Schaltung anschließen.
HINWEIS:
Nach Anschluss des Kabels die überschüssige Kabellänge mit einem (mitgelieferten)
Kabelbinder zusammenbinden und in der Anschlussbox unterbringen.

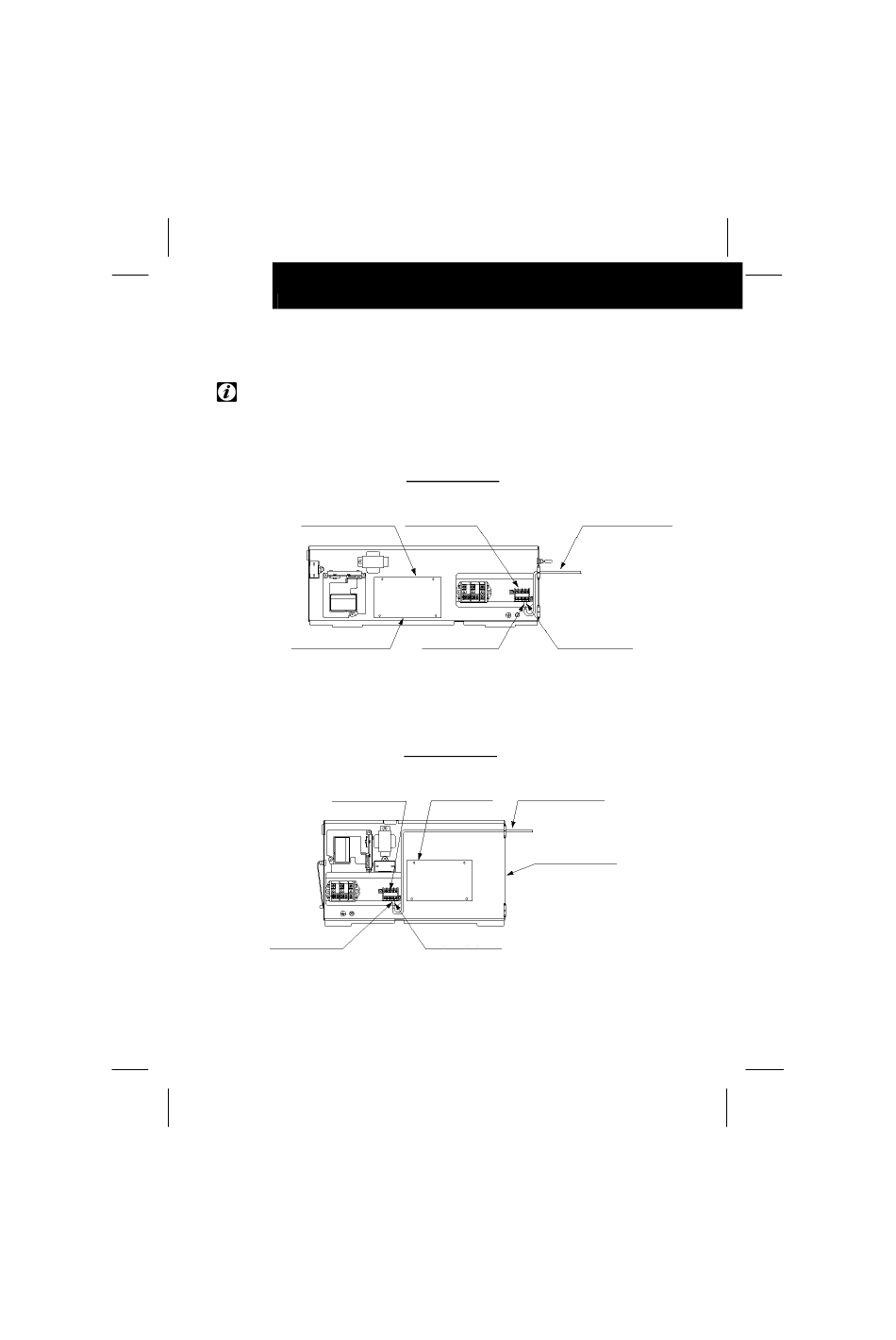

Schaltplatine
Anschlussbox der
Inneneinheit
Platine
Markierband "A"
RPC 2,0 bis 3,0 PS
Klemmenplatte
(weiß)
Markierband "A"
Markierband "B"
RPC 4,0 bis 5,0 PS
Kabel vom
Klemmenplatte
(weiß)
Empfänger
Anschlussbox der
Inneneinheit
Markierband "B"
Kabel vom Empfänger
