BEDIENINGS- EN INSTALLATIEHANDLEIDING VOOR PC-RLH8/10
7) Verwijder de behuizing van de regelkast van de binnenunit en sluit de kabel aan op de
aansluitpunten A en B van de aansluitkaart (wit).
LET OP:
Bind na het aansluiten van de kabel de resterende lengtes kabel bijeen met een strip (meegeleverd
door fabrikant) en stop deze in de elektrische regelkast.

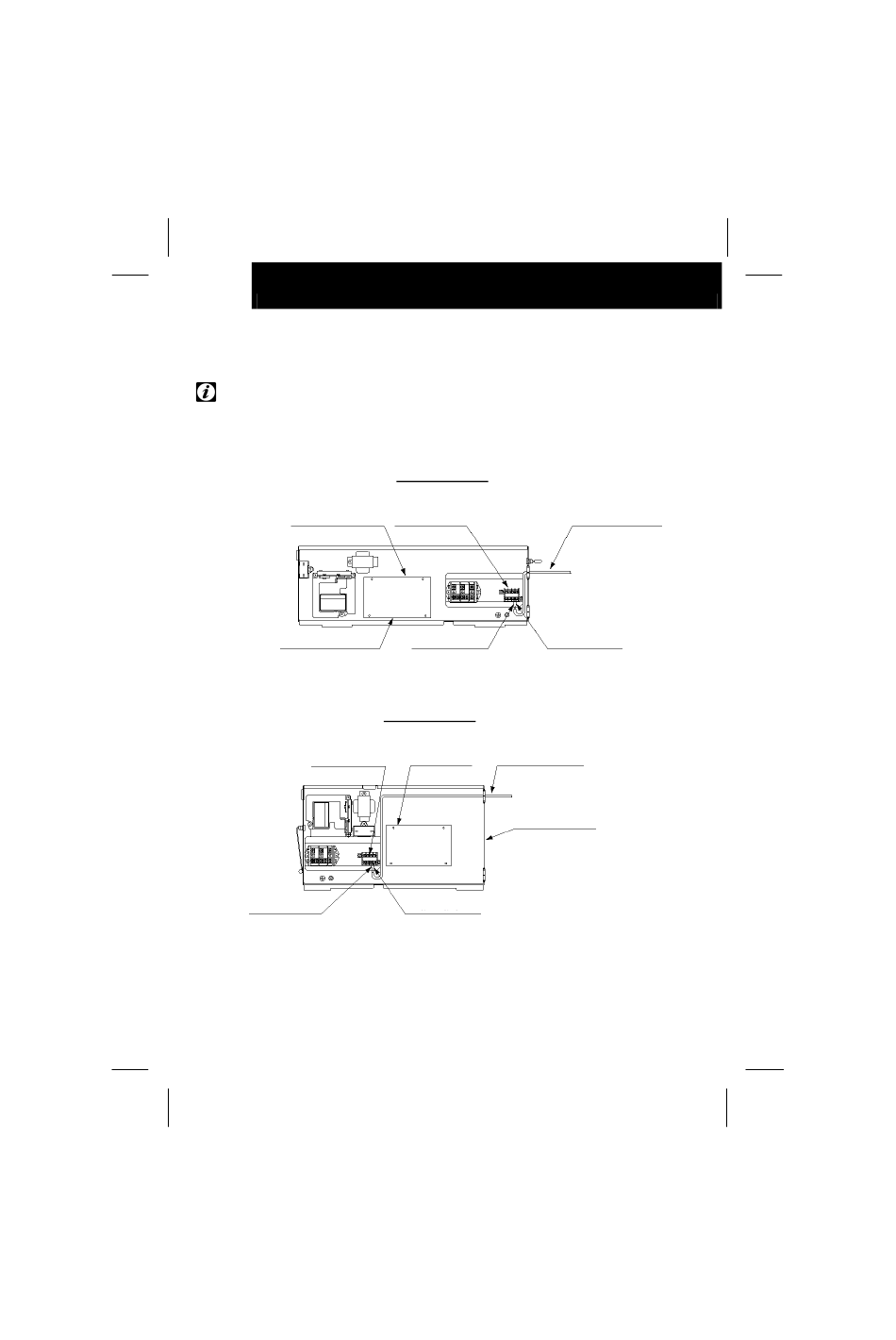

Printplaat
Elektrische kast voor
Binnenunit
Printplaat
Markeerstrip "A"
RPC 2.0 tot 3.0 HP
Aansluitkaart (Wit)
Markeerstrip "A"
RPC 4.0 tot 5.0 HP
Aansluitkaart (Wit)
Kabel montagedoos
draadloze ontvanger
Elektrische kast voor
Binnenunit
Markeerstrip "B"
Kabel voor montagedoos
draadloze ontvanger
Markeerstrip "B"
