BETRIEBS- UND INSTALLATIONSHANDBUCH PC-RLH8/10

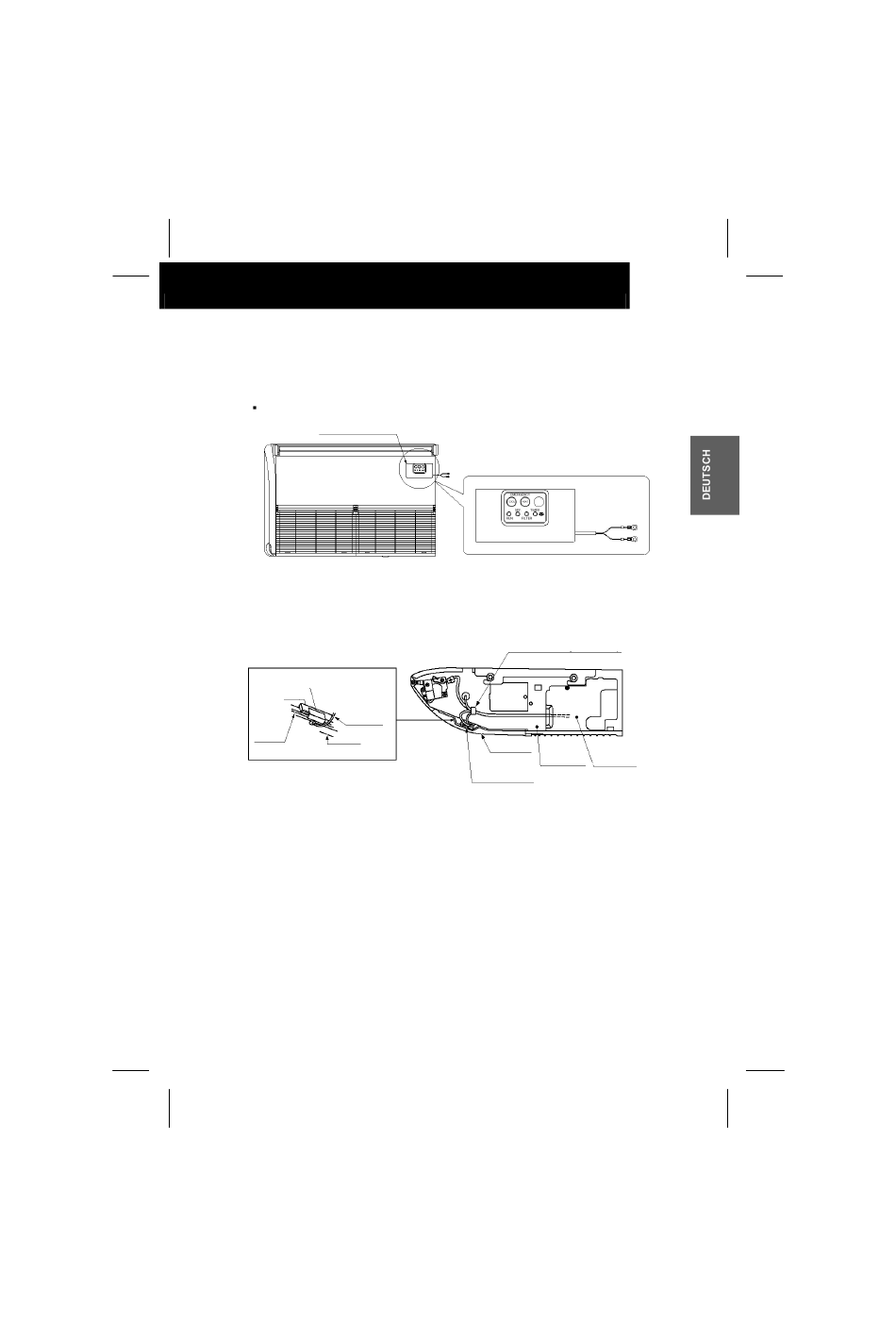

5) Montage des Empfängers im Trockenrost.
(1) Das Kabel durch die Kabelöffnung führen.
(2) Das Empfängerkit komplett einsetzen.
Prüfen, das der Empfänger ohne Spalt im Gehäuse sitzt.
Infrarotempfänger
6) Das Kabel zusammen mit den anderen Kabeln zur Anschlussbox führen.
(1) Wie unten zu sehen, das (mitgelieferte) Isolationsblech auf die Kante der Geräteseite
aufsetzen, um das Kabel zu schützen.
Isolationsblech (mitgeliefert)
Kissen
Kabel vom
Empfänger
Seitenplatte
Trockenrost
5
Vergrößerte Ansicht
Das Kabel mit der Kabelschelle fixieren.
Trockenrost
R. Geräteseite
Rohrabdeckung
Empfängerkabel
