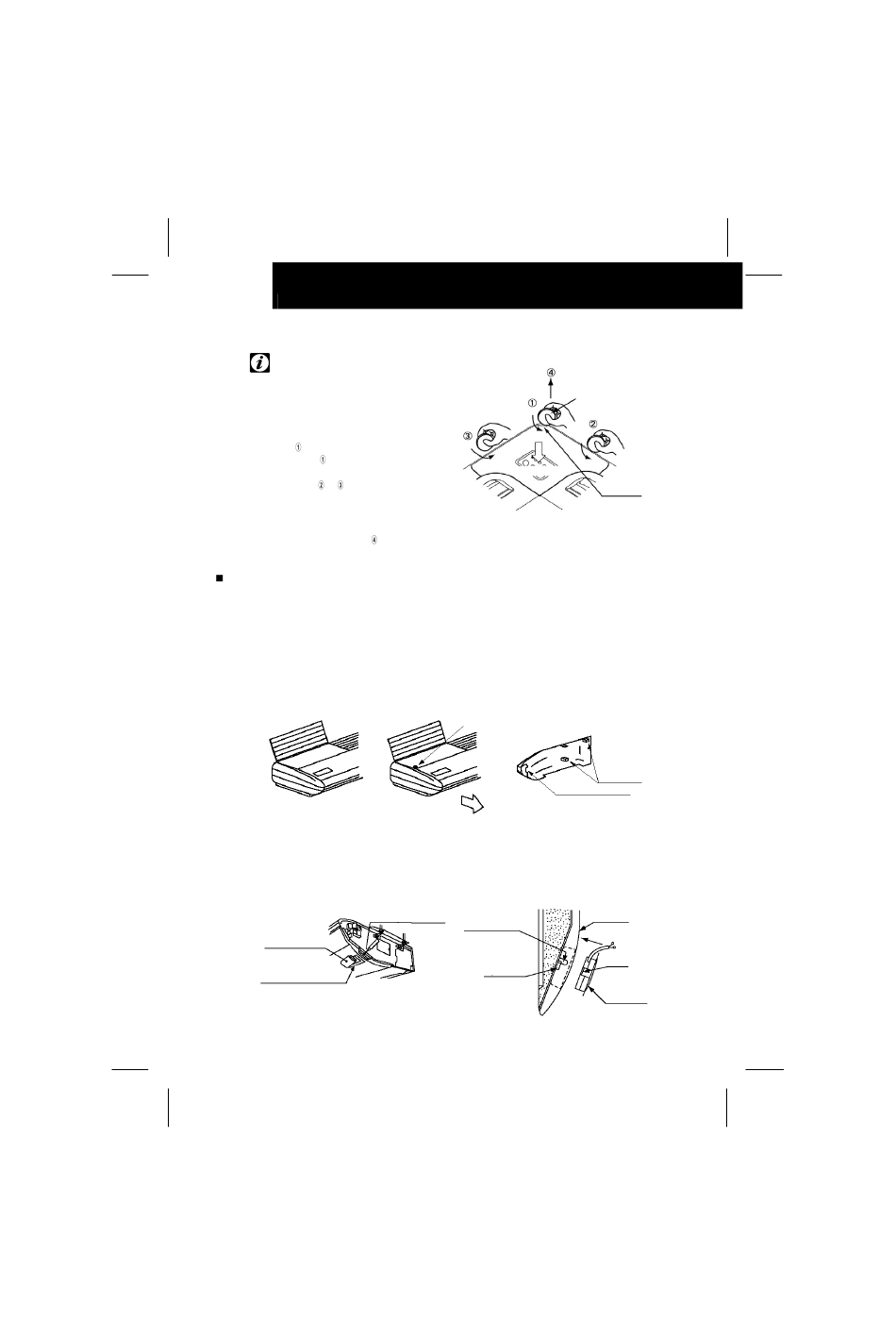

MANUEL D'UTILISATION ET D'INSTALLATION POUR PC-RLH8/10
8) Accrocher les clous de fixation (3 endroits) dans les orifices carrés du panneau d'air.
REMARQUE :
Pour retirer le kit de réception après avoir
installé le panneau d'air :
1) Le coin du kit de réception peut être soulevé
à l'aide d'une pièce ou d'un tournevis en
forme de "-". Les insérer dans la partie
dentée
et les faire pivoter vers le bas.
Une fois que
est soulevé, faire pivoter
une pièce ou un tournevis en forme de "-"
aux endroits
et , le kit de réception
peut ainsi être entièrement retiré.
2) Après avoir décroché les clous de fixation (3
endroits), faire glisser le kit de réception
dans le sens de la flèche
et le retirer.
PC-RLH10
1) Installer le kit de réception sans fil, l'unité intérieure et le panneau d'air en même temps.
2) Si le kit de réception est installé après l'unité intérieure, couper l'alimentation électrique de
cette dernière.
3) Retirer le couvercle latéral droit en résine.
(1) Ouvrir la grille d'aspiration de l'air.
(2) Retirer les vis de fixation (M4) du couvercle latéral droit en résine.
(3) Faire glisser le couvercle latéral droit en résine vers l'avant comme illustré ci-dessous.
4) Retirer le couvercle de la commande à distance.
(1) Insérer le tournevis ou une baguette (de l'ordre de Ø5) dans le trou de service.
(2) Appuyer sur le crochet du couvercle de la commande à distance à l'aide d'un tournevis ou
d'une baguette.
Appuyer à l'aide d'un
Commande à distance
Cache du commutateur
Endroit de fixation du
kit de réception sans fil
Pièce ou tournevis en
forme de "-"
Soulever
Vis de fixation (M4)
Intérieur du couvercle
latéral en résine
Plaque d'accrochage
Trou pour les câbles
et l'entretien
tournevis.
Trou carré
Partie dentée
Crochet
Plateau de drainage
Plateau
Kit de réception
sans fil
