MANUAL DE OPERAÇÃO E INSTALAÇÃO PARA PC-RLH8/10

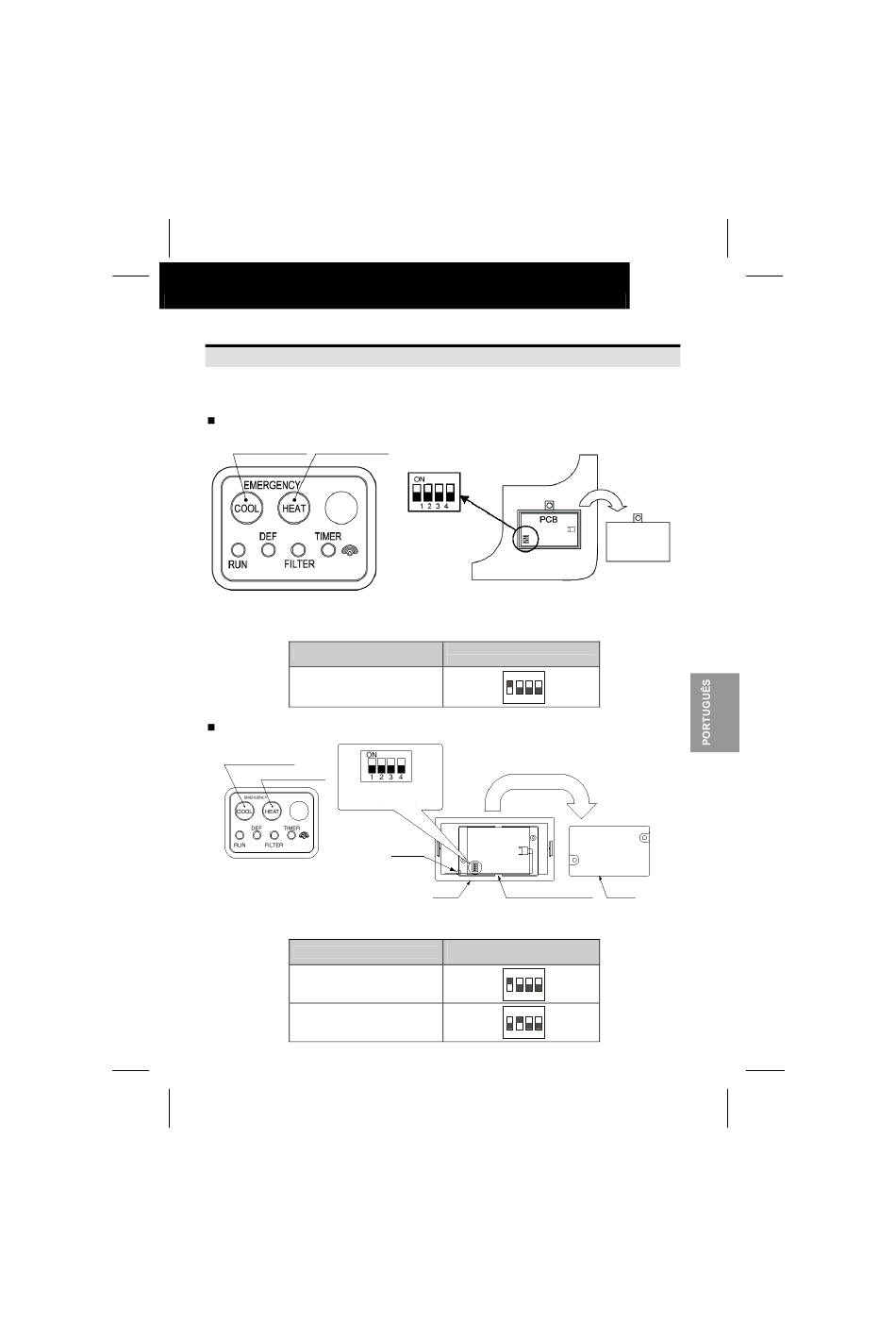

4 FUNÇÕES OPCIONAIS
1) Abrir a tampa da caixa removendo dois parafusos de maneira a disponibilizar as seguintes
funções.
PC-RLH8
Tecla "COOL" Tecla "HEAT"
2) Regulação Opcional do Comutador DIP (SW3)
Função de funcionamento
Tecla do Controlo Remoto
alternativo. Regulação para
Funcionamento Simultâneo.
PC-RLH10
Tecla "COOL"
Tecla "HEAT"
Comutador DIP (SW3;
fornecido de fábrica)
2) Regulação opcional do Comutador DIP (SW3)
Função de Funcionamento
Regulação do kit sub-receptor
Identificação das unidades
interiores
Comutador DIP
(SW3; fornecido de fábrica)
Parte traseira da Unidade
Interior
Regulação do Comutador
DIP (SW3)
ON
1 2 3 4
Orifício para o
cabo
Quadro de circuito impresso
Tampa
Regulação do comutador
DIP (SW3)
ON
1 2 3 4
ON
1 2 3 4
7
Retirar o parafuso
Tampa
Retirar dois parafusos e
abrir a caixa
Caixa
