BETRIEBS- UND INSTALLATIONSHANDBUCH PC-RLH8/10

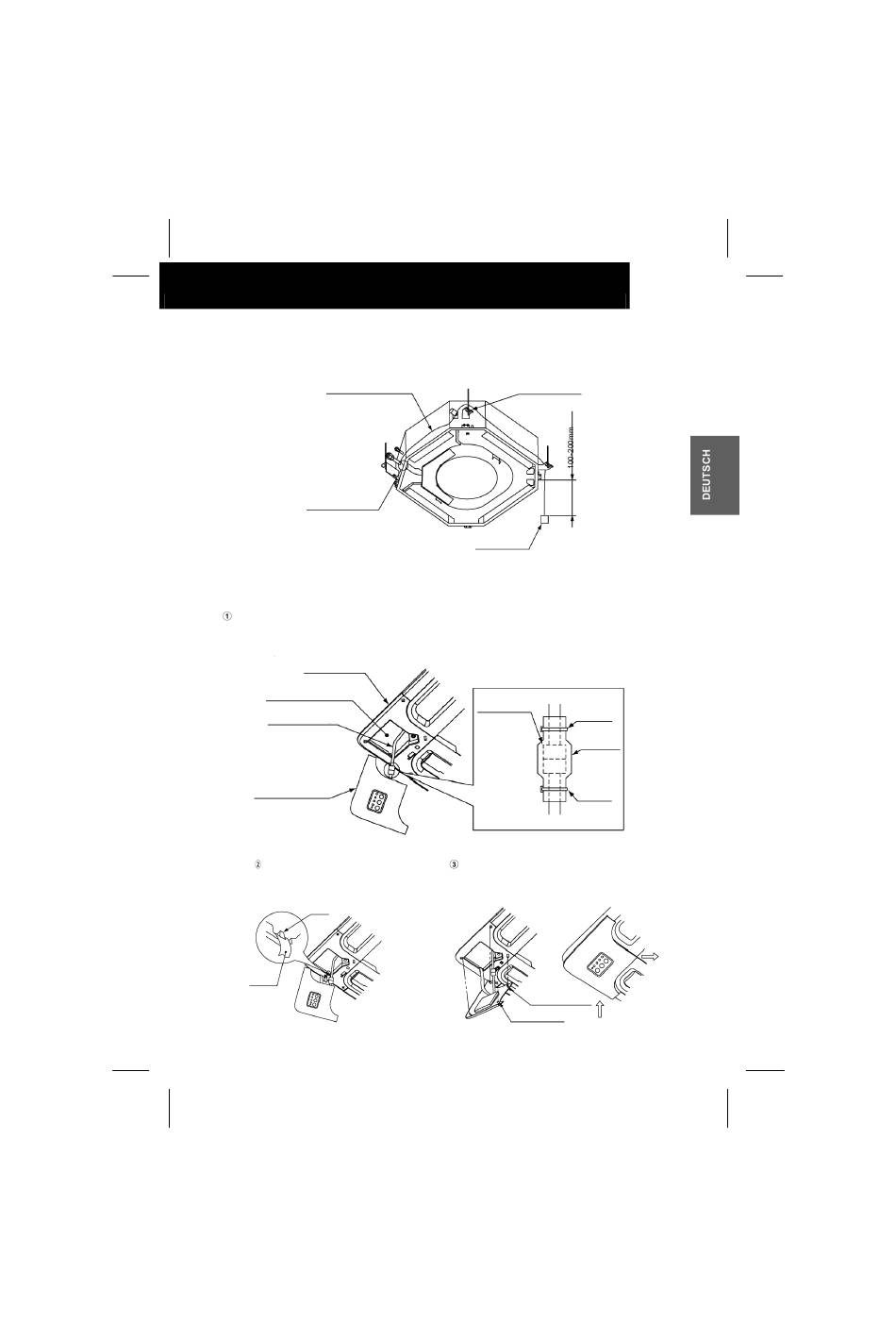

5) Das Anschlusskabel durch die Kabelöffnung an der Inneneinheit und über die Halterungen der
Inneneinheit bis hin zur Montageposition des Empfängerkits führen. Dieses Zusatzkabel mit
einem Kabelbinder befestigen
Anschlusskabel
Kabelöffnung für
Inneneinheit
6) Das Luftgitter (Option) an der Inneneinheit montieren.
7) Das Empfängerkit wie folgt installieren.
Das Anschlusskabel etwas aus der Montageöffnung herausziehen und mit dem Kabel des
Empfängerkits zusammenstecken. Nach Anschluss des Kabels den Stecker mit der
Steckerhülle und zwei Kabelbindern sichern.
Luftgitter
Montageöffnung in der Ecke
Anschlusskabel
Empfängerkit
Den Kabelbinder an der Rückseite des
Empfängerkits über den Pin am Luftgitter haken, wie
aus der Zeichnung unten zu ersehen ist.
Pin
Kabelschlaufe
Halterung
Anschluss
Kabel
Kabelbinder
Steckerhülle
Kabelschlaufe
Das Empfängerkit mit dem L-förmigen
Haken auf der Rückseite in das quadratische
Loch des Luftgitters einrasten.
3
