MANUALE DI INSTALLAZIONE E FUNZIONAMENTO DEL PC--RLH8/10

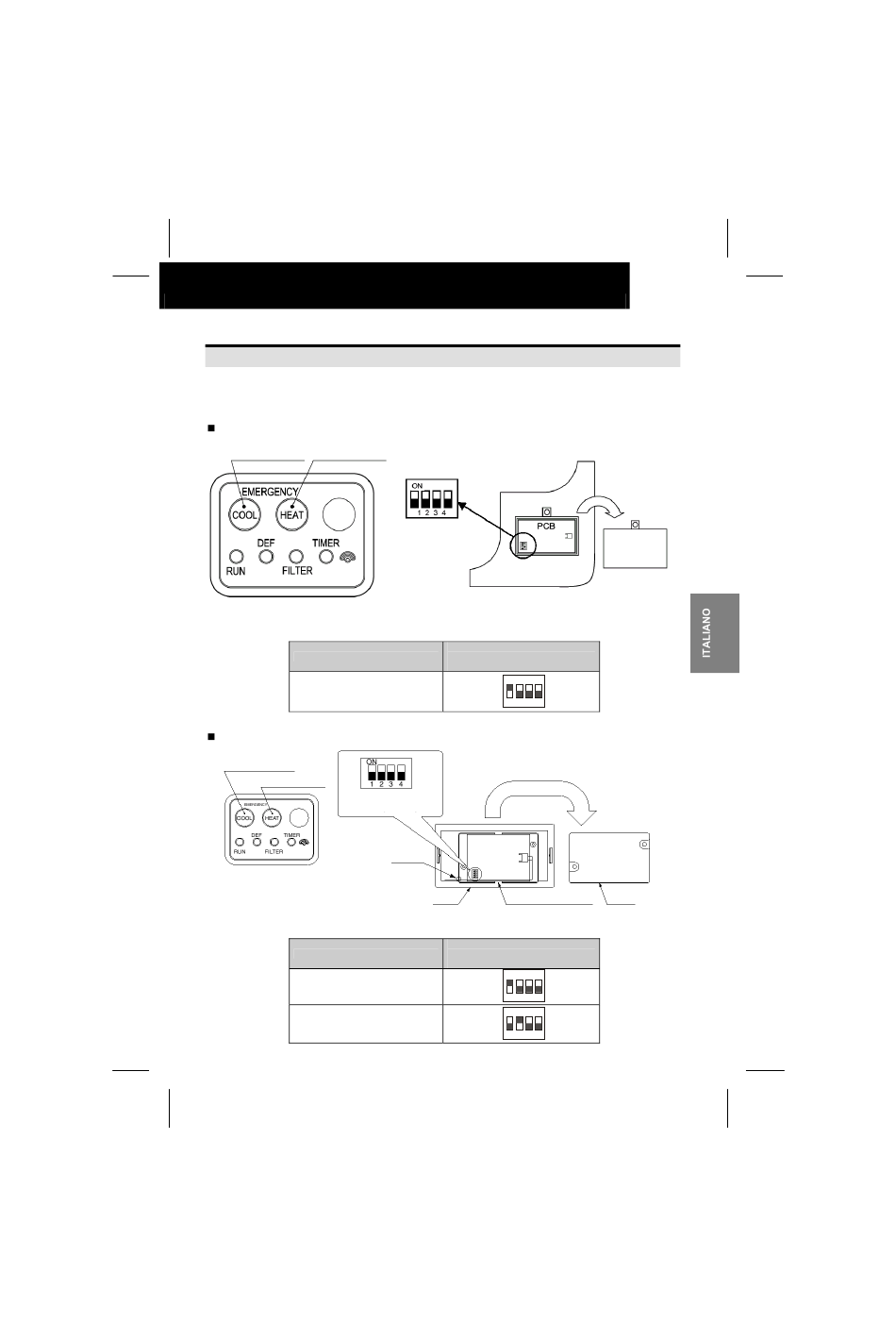

4 FUNZIONI OPZIONALI
1) Aprire il coperchio della scatola rimuovendo le due viti affinché le funzioni seguenti siano
disponibili.
PC-RLH8
Interruttore "COOL"
Interruttore "HEAT"
2) Impostazione opzionale del commutatore tipo Dip Switch (SW3)
Funzionamento
Coperchio dell'interruttore del
servocomando. Impostazione
per funzionamenti simultanei.
PC-RLH10
Interruttore "COOL"
Interruttore "HEAT"
Commutatore tipo Dip Switch
(SW3; (Fornito dalla fabbrica)
2) Impostazione opzionale del commutatore tipo Dip Switch (SW3)
Funzionamento
Impostazioni del kit del sub-
ricevitore
Identificazione delle unità
interne
Commutatore tipo Dip Switch
(SW3; (Fornito dalla fabbrica)
Parte posteriore dell'unità
interna
Impostazione del
commutatore tipo DIP
Switch (SW3)
ON
1 2 3 4
Foro per
cavo
Coperchio Scheda del circuito stampato
Impostazione del
commutatore tipo DIP
Switch (SW3)
ON
1 2 3 4
ON
1 2 3 4
7
Rimuovere la vite
Coperchio
Rimuovere le due viti ed
aprire la cassetta
Cassetta
