4

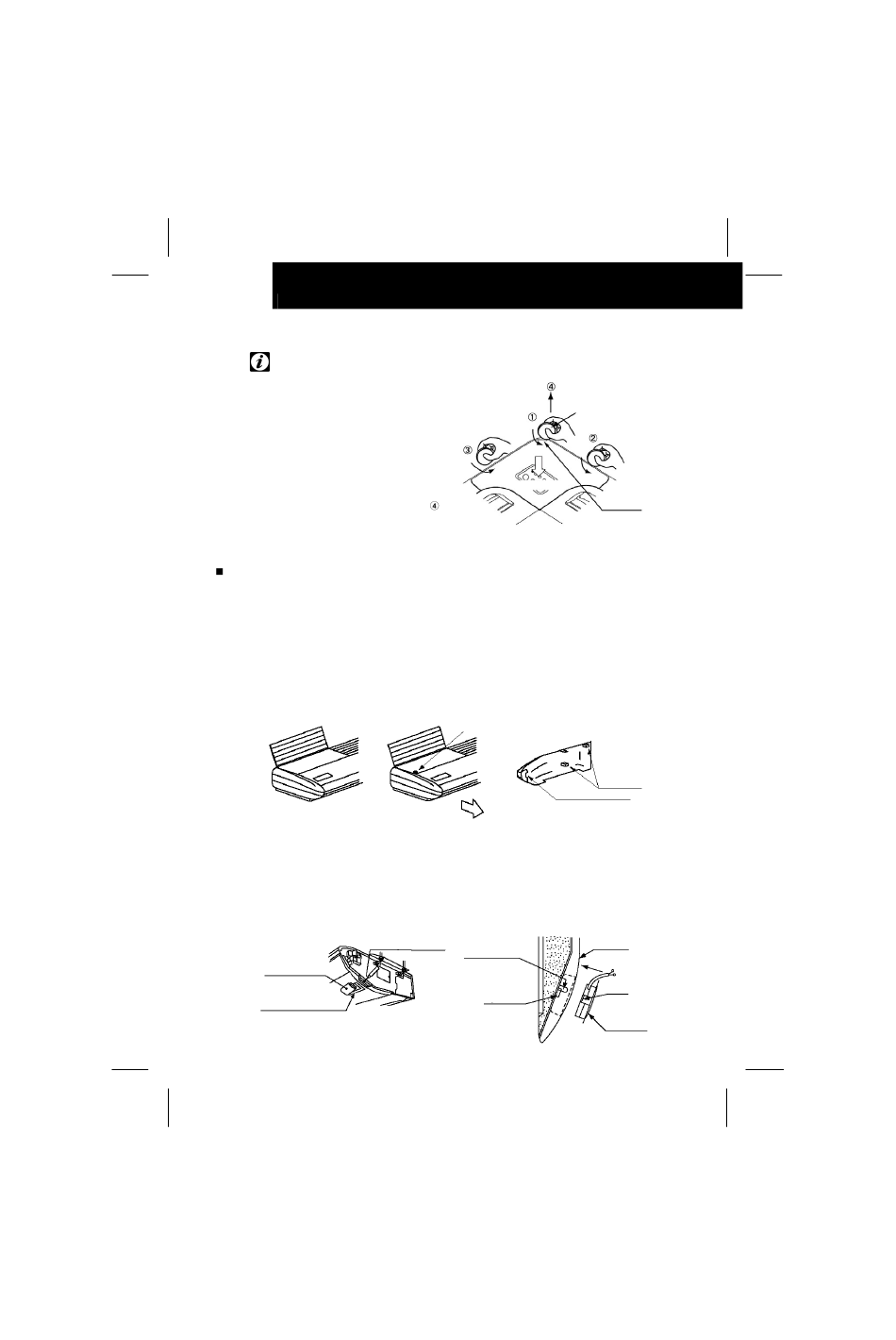

BETRIEBS- UND INSTALLATIONSHANDBUCH PC-RLH8/10
8) Auch die anderen 3 Haken in die entsprechenden Löcher des Luftgitters einrasten.
HINWEIS:
Zum Herausnehmen des
Empfängerkits nach Montage im Luftgitter;
1) Zunächst die Eckhalterung (1) des
Empfängers mit einer Münze oder
einem Schraubenzieher in der Nut
aushebeln. Ist die Ecke (1) gelöst, auf
gleiche Weise die Ecken (2) und (3)
aushebeln, womit der Empfänger
gelöst ist.
2) Nach Ausrasten (an den 3 Ecken) kann
der Empfänger nun in Pfeilrichtung
geschoben und herausgeholt werden.
PC-RLH10
1) Das Empfängerkit, die Inneneinheit und das Luftgitter zur gleichen Zeit installieren.
2) Falls der Empfängerkit nachgerüstet wird, dazu die Stromversorgung der Inneneinheit
unterbrechen.
3) Die rechte Geräteabdeckung entfernen.
(1) Das Lufteinlassgitter öffnen.
(2) Die Befestigungsschrauben (M4) der seitlichen Geräteabdeckung entfernen.
(3) Wie unten zu sehen, die Abdeckung nach vorne schieben.
4) Die Abdeckung des Empfängers entfernen
(1) Dazu einen Schraubenzieher oder Metallstift (ca. 5 mm Ø) in die Ausdrücköffnung
einschieben.
(2) Den Befestigungshaken des Empfängers mit dem Schraubenzieher oder Metallstift
ausklinken.
Mit Schraubenzieher
Abdeckung des
Empfängers
Halterung des
Empfängers
Münze oder
Flachschraubenzieher
Aufschieben
Befestigungsschraube (M4)
Innenseite der Abdeckung
Hakenplatte
Öffnung für Kabel
und Montage
aushaken
Quadratische
Öffnung
Hebelnute
Haken
Trockenrost
Rost
Empfänger
