MANUAL DE FUNCIONAMIENTO E INSTALACIÓN PARA PC-RLH8/10
3
INSTALACIÓN DEL KIT RECEPTOR INALÁMBRICO
PRECAUCIÓN:
Preste atención a los siguientes procedimientos de instalación. De lo contrario, el receptor
podría desprenderse del panel y provocar un accidente grave.
PC-RLH8
1) Instale el kit receptor inalámbrico, la unidad interior y el panel de aire al mismo tiempo.
2) Si instala el kit receptor inalámbrico una vez instalada la unidad interior, desenchufe la fuente
de alimentación de la unidad interior y extraiga el panel de aire.

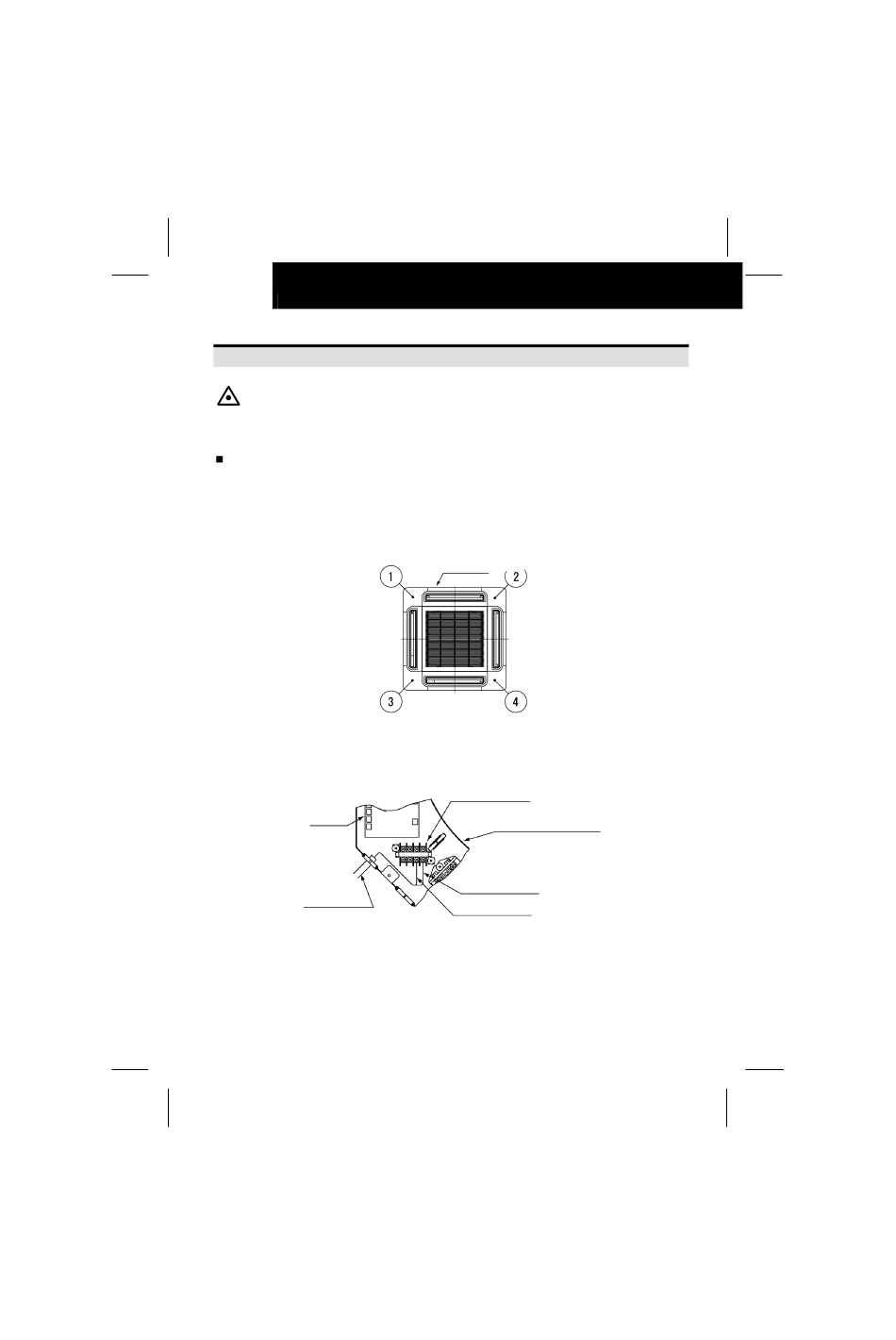

3) Este kit receptor se puede instalar en las posiciones 1, 2, 3 ó 4.
4) Quite la tapa de la caja de control eléctrico de la unidad interior y conecte el cable a la placa
de bornes (blanca) como se muestra a continuación.
PCB
Cable de conexión
Panel de aire
Placa de bornes
(blanca)
Caja de control eléctrico
de la unidad interior
Brida "B"
Brida "A"
