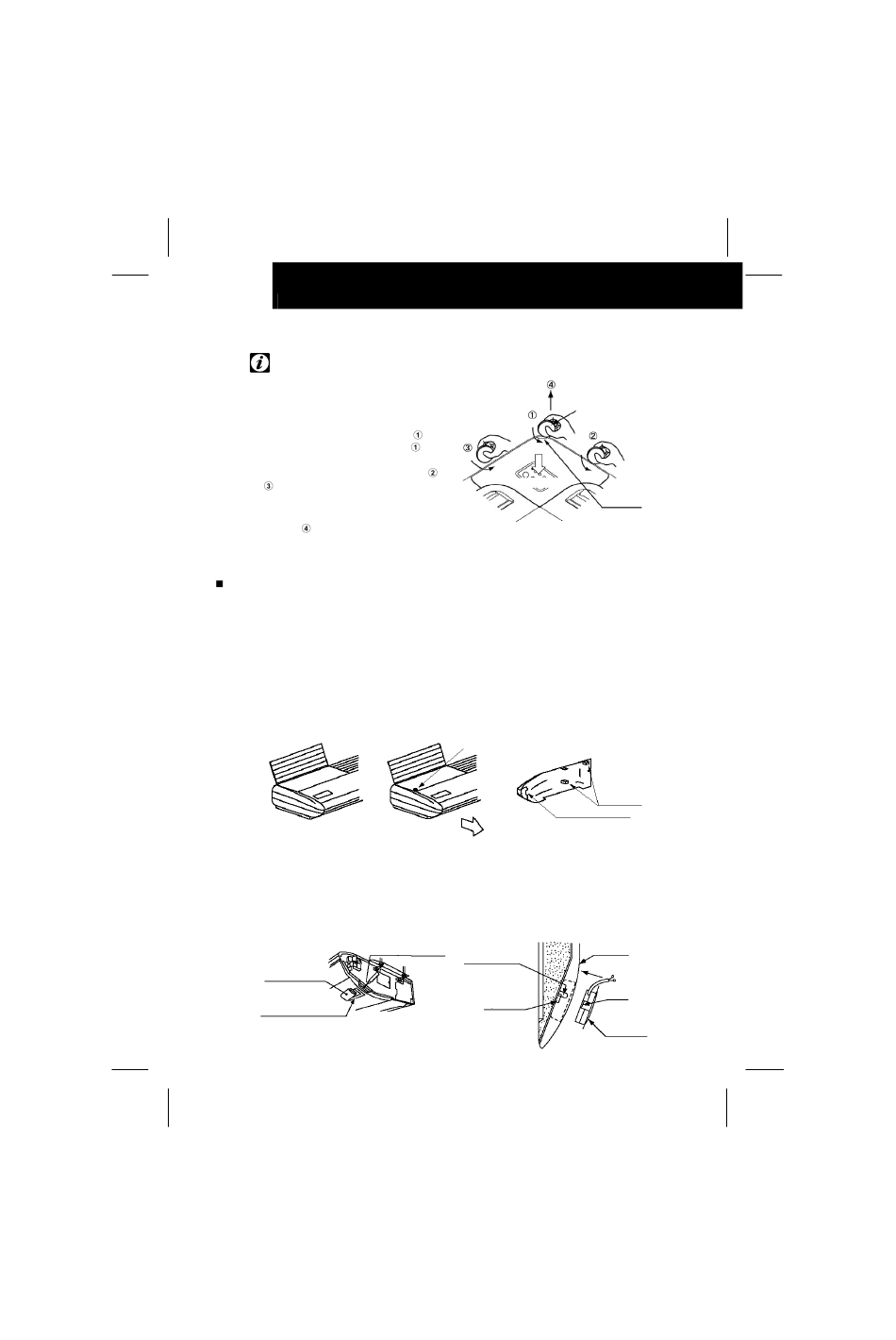

MANUAL DE OPERAÇÃO E INSTALAÇÃO PARA PC-RLH8/10
8) Enganchar os outros pinos de fixação (3 posições) nos orifícios quadrados do painel de ar.
NOTA:
Retirar o kit de recepção depois de
instalar o painel de ar;
1) O canto do kit de recepção pode ser
levantado introduzindo uma moeda ou
chave de parafusos na ranhura
pressionando para baixo. Com
levantado, introduzir uma moeda ou
chave de parafusos na posição de
o kit completo poderá ser levantado.
2) Depois de retirar os pinos de fixação
(3posições), deslizar o kit na direcção
da seta e retirá-lo.
PC-RLH10
1) Instalar o kit de recepção sem fios, a unidade interior e o painel de ar ao mesmo tempo.
2) No caso do kit de recepção sem fios ser instalado depois da instalação da unidade interior,
desligar a corrente da unidade interior.
3) Retirar a tampa de resina do lado direito.
(1) Abrir a grelha de entrada de ar.
(2) Retirar o parafuso de ligação (M4) da tampa de resina do lado direito.
(3) Deslizar a tampa de resina para a frente como ilustrado abaixo.
4) Retirar a tampa do controlo remoto.
(1) Inserir a chave de parafusos ou objecto semelhante (até Ø5) no orifício de manutenção.
(2) Pressionar o gancho da tampa do controlo remoto usando a chave de parafusos ou outro
objecto.
Pressionar com chave
Controlo Remoto
Local de ligação de
Kit de Recepção sem
Fios
e
e
Levantar
Parafuso de fixação (M4)
Interior da Tampa Lateral de Resina
Placa do gancho
Orifício para a ligação
e manutenção
de parafusos
Orifício quadrado
Moeda ou chave de parafusos
Ranhura
Gancho
