124
EINSTELLUNG
SPIEGEL

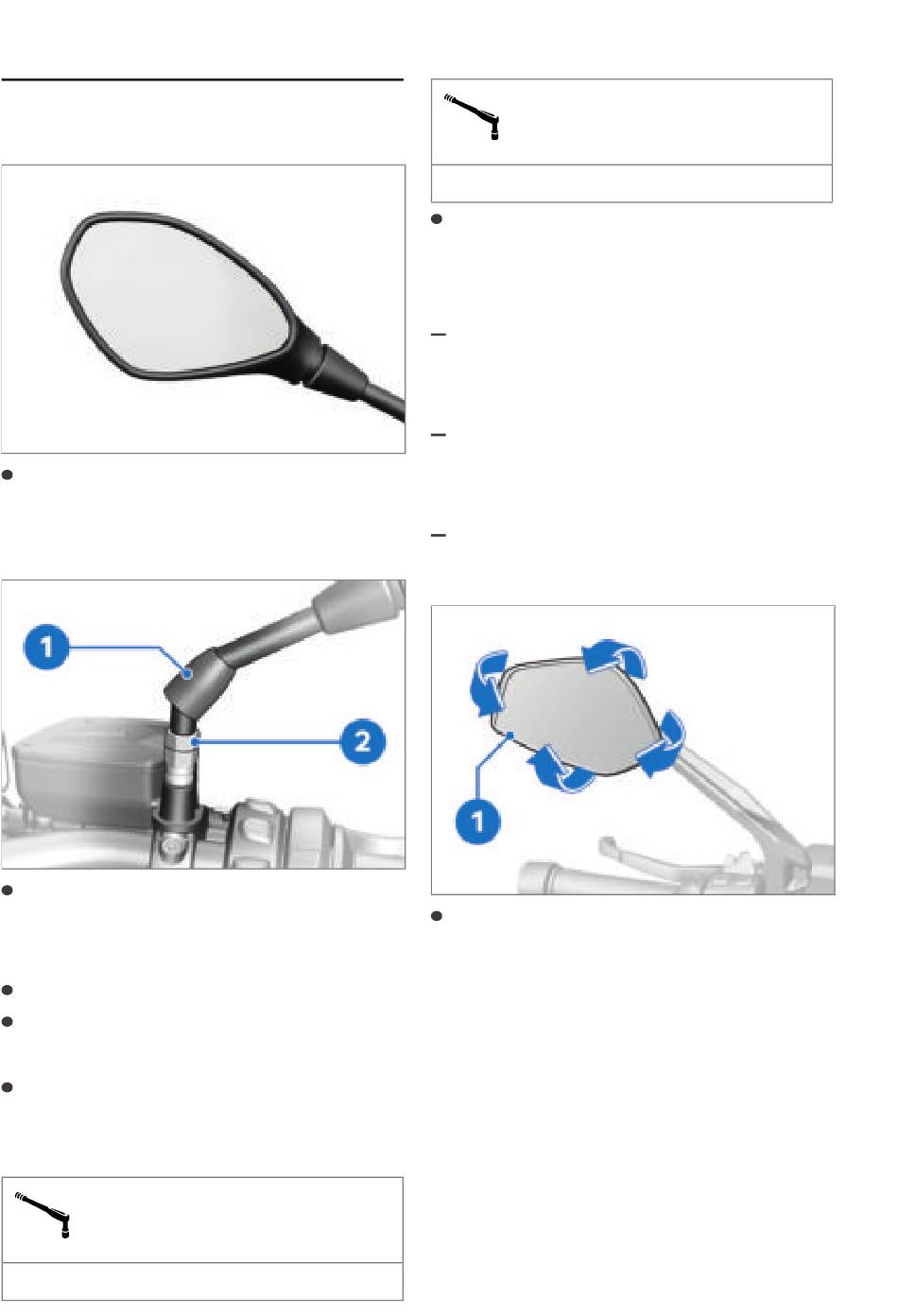

Spiegel einstellen
Spiegel durch Drehen in die
gewünschte Position bringen.
Spiegelarm einstellen
Schutzkappe 1 über der Ver-
schraubung am Spiegelarm
hochschieben.
Mutter 2 lösen.
Spiegelarm in die gewünschte
Position drehen.
Mutter mit Drehmoment fest-
ziehen, dabei Spiegelarm fest-
halten.
Spiegel (Kontermutter)
an Adapter
M10 x 1,25
Spiegel (Kontermutter)
an Adapter
22 Nm (Linksgewinde)
Schutzkappe 1 über die Ver-
schraubung schieben.
Spiegel einstellen
mit Option 719 Frästeile-Pa-
ket Classic II
oder
mit Option 719 Frästeile-Pa-
ket Storm II
SA
oder
mit Option 719 Frästeile-Pa-
ket Shadow II
Spiegel 1 durch Verdrehen
in die gewünschte Position
drehen.
SA
SA
