Installation und Montage
4.3.3
Kabel mit Stecker Typ B
Typ
CCmx,xB | CCmx,xB/90
CCx,xB | CCx,xB/90
CCgx,xB | CCgx,xB/90
i
Bei Sensorkabeln mit Stecker Typ B können an beiden Enden sowohl ein Sensor als auch ein Controller angeschlossen werden.
Kabellänge x

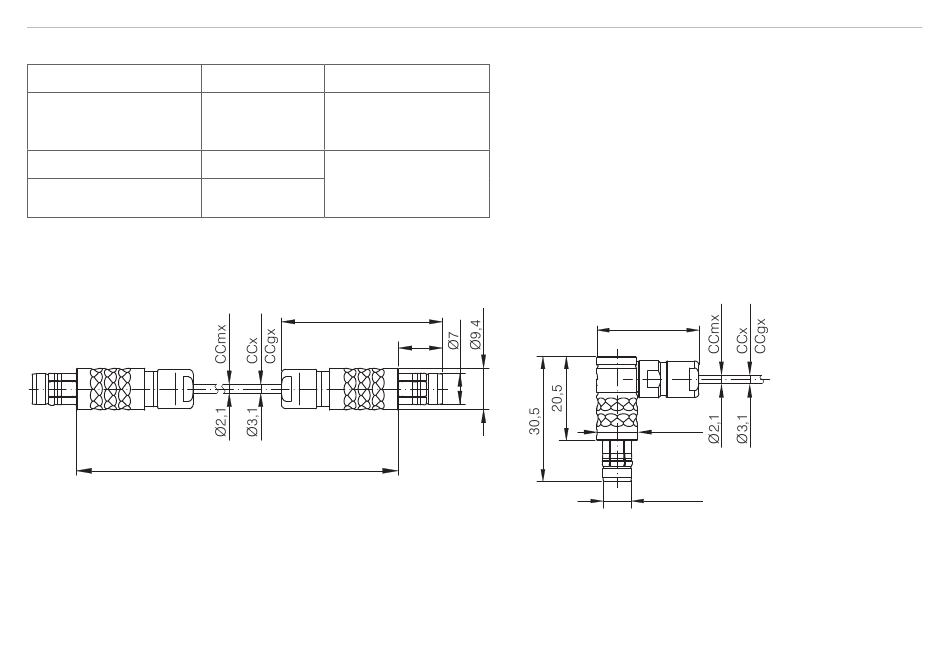

Abb. 16 Maßzeichnungen Sensorkabel CCxB, CCmxB, CCgxB
capaNCDT 6110 / 6112 / 6120
Kabellänge
Biegeradius
statisch >7 mm
1,4 m, 2,8 m
dynamisch >15 mm
4,2 m
(empfohlen 25 mm)
1 m, 2 m, 3 m
statisch >10 mm
dynamisch >22 mm
1 m, 2 m, 4 m,
(empfohlen 30 mm)
6 m, 8 m
36,5
+1,0
Sensorkabel geeignet für Sensoren
CS1 | CS1HP | CS2 | CS3 | CS5 | CS10
CSE1,25/M12 | CSE2 | CSE2/M16 | CSE3
CSE3/M24
10,0
CCxB/90, CCmxB/90 und CCgxB/90
24
+1,0
Ø10
Ø7
Seite 26
