4.2.4
Maßzeichnungen Sensoren
Zylindrische Sensoren
CS005
CS02
ø3
ø6f7
ø6f7
CS3
ø30h7
ø20h7
Aktive Messfläche Sensor,

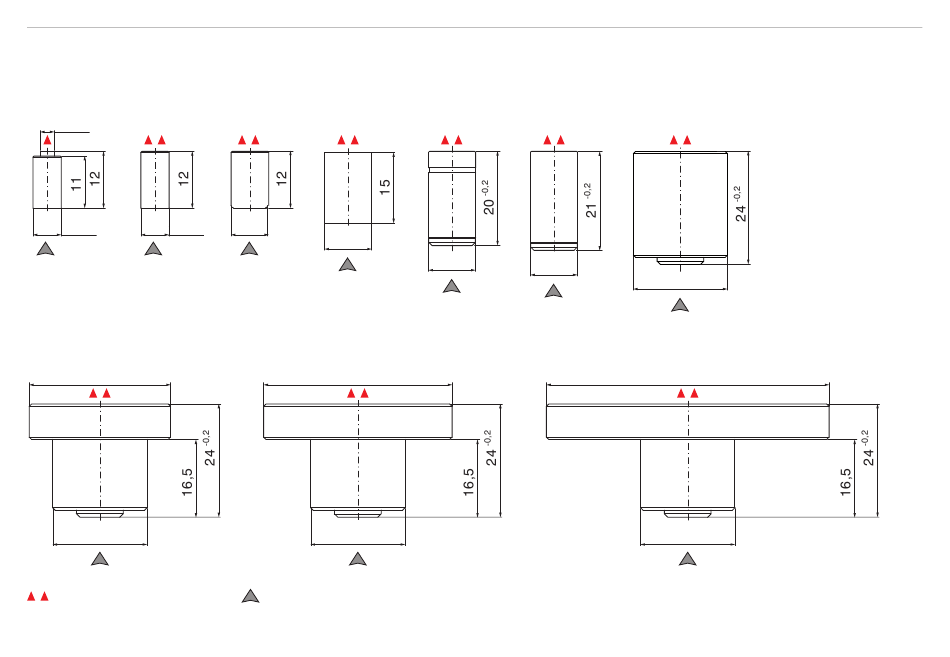

Abmessungen in mm, Maßzeichnungen weiterer Sensoren sind auf Anfrage verfügbar.
capaNCDT 6110 / 6112 / 6120
CS08
CS05
ø8f7
ø10h7
CS5
ø40h7
ø20h7
Steckerseite
CS1HP
CS1
ø10h7
ø10h7
Umfangsklemmung
CS2
ab 3 mm hinter der
Stirnfläche möglich.
ø20h7
CS10
ø60h7
ø20h7
Seite 19
