Installation und Montage
4.
4.1
Auf den Kabelmantel des Sensorkabels dürfen keine scharfkantigen oder schweren Gegenstände einwirken.
i
4.2
Die Sensoren können freistehend oder bündig montiert werden.
Achten Sie bei der Montage darauf, dass die polierte Sensorstirnfläche nicht zerkratzt wird.
4.2.1
Verwenden Sie keine Metallmadenschrauben!
> Gefahr der Beschädigung des Sensors
capaNCDT 6110 / 6112 / 6120
Installation und Montage
Vorsichtsmaßnahmen
Schützen Sie in Bereichen mit erhöhtem Druck das Kabel grundsätzlich vor Druckbelastung.
Vermeiden Sie auf jeden Fall Kabelknicke.
Überprüfen Sie die Steckverbindungen auf festen Sitz.
Ein beschädigtes Kabel kann nicht repariert werden.
Sensor
Radiale Punktklemmung, Umfangsklemmung, zylindrische Sensoren
Diese einfache Befestigungsart ist nur bei kraft-
und vibrationsfreiem Einbauort zu empfehlen. Die
Madenschraube muss aus Kunststoff sein, damit
das Sensorgehäuse nicht beschädigt oder verformt
werden kann.

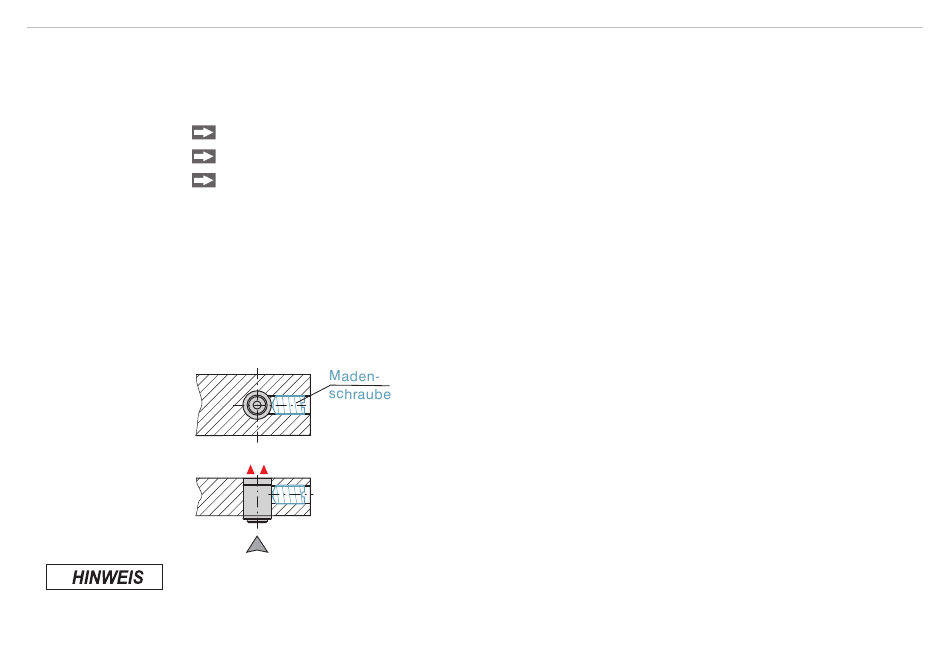

Abb. 7 Radiale Punktklemmung mit Madenschraube
Seite 16
