Inbetriebnahme
MIG/MAG-Schweißen
Pos. Symbol
1
2
3
4
5
• Zentralstecker des Schweißbrenners in den Zentralanschluss einführen und mit Überwurfmutter
verschrauben.
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
Nur MIG/MAG-Brenner mit Sonderfunktionen (zusätzliche Steuerleitung):
• Brenner-Steuerleitungsstecker in Anschlussbuchse 7-polig (digital) bzw. Anschlussbuchse 19-polig (je
nach Ausführung) stecken und verriegeln.
90

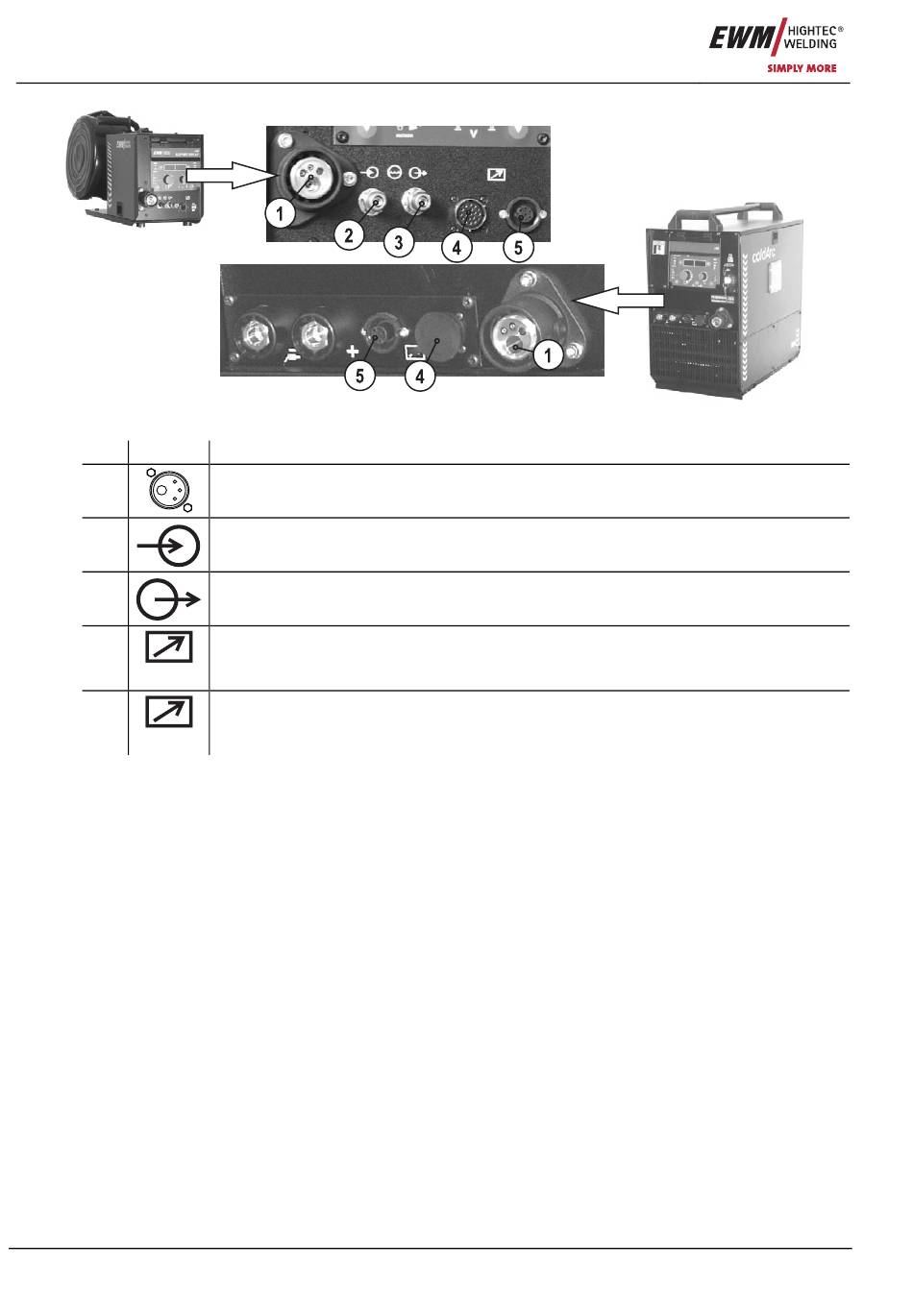

Abbildung 6-5
Beschreibung 0
Schweißbrennerzentralanschluss (Euro)
Schweißstrom, Schutzgas und Brennertaster integriert
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Anschlussbuchse 19-polig (analog)
Zum Anschluss analoger Zubehörkomponenten (Fernsteller, Steuerleitung,
Schweißbrenner, Zwischenantrieb etc.)
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Fernsteller, Steuerleitung
Schweißbrenner etc.)
