Inbetriebnahme
MIG/MAG-Schweißen
6.9 MIG/MAG-Schweißen
6.9.1

Anschluss Zwischenschlauchpaket

6.9.1.1 Schweißgerät
Pos. Symbol
1
2
3
4
5
6
86

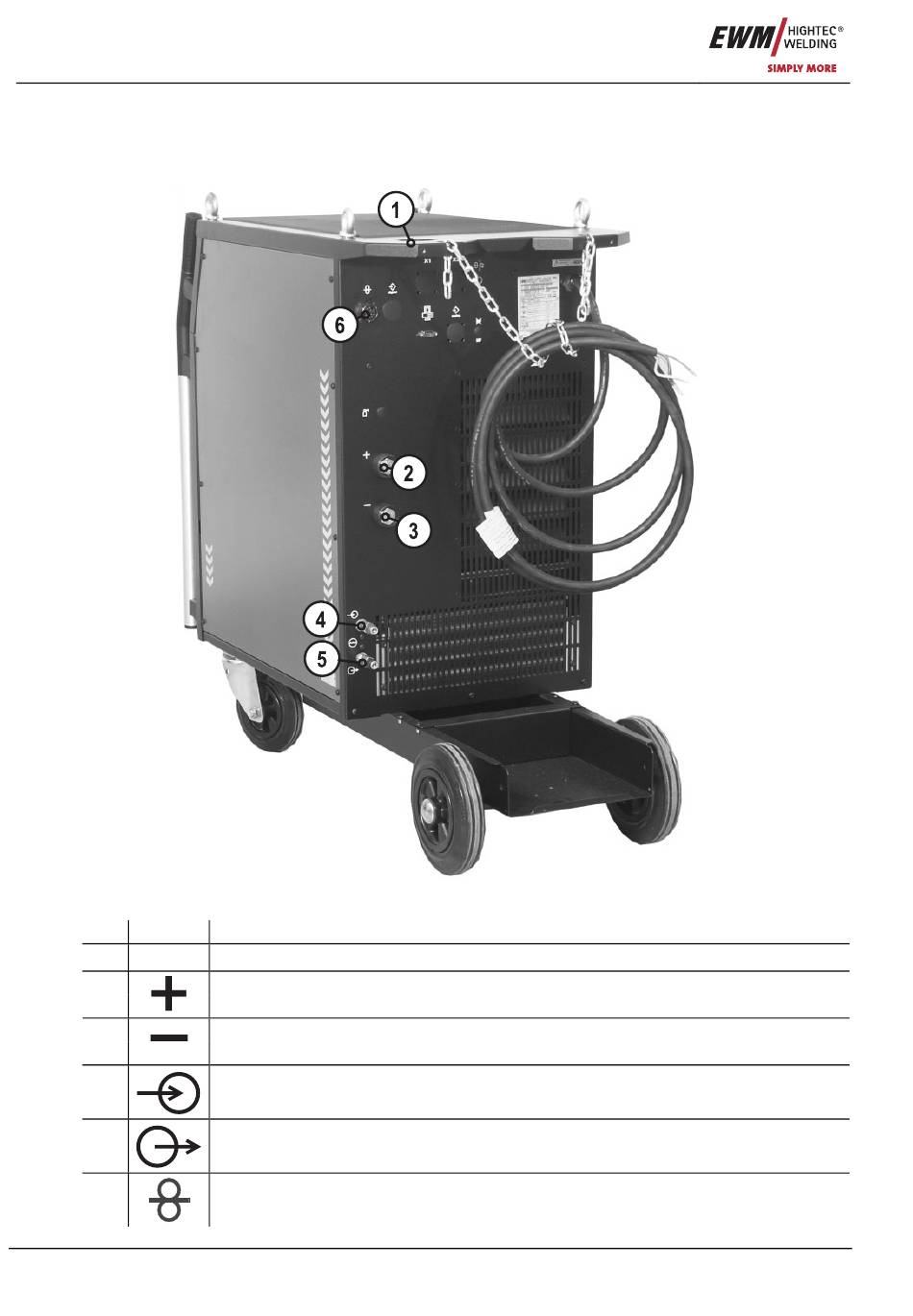

Abbildung 6-3
Beschreibung 0
Zugentlastung Zwischenschlauchpaket
Anschlussbuchse, Schweißstrom „+"
• MIG/MAG-Schweißen:
Anschlussbuchse, Schweißstrom „-"
• MIG/MAG-Fülldraht:
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
Schweißstrom zum „DV" Zentralanschluss / Brenner
Schweißstrom zum „DV" Zentralanschluss / Brenner
