Inbetriebnahme
MIG/MAG-Schweißen
6.9.8
Drahtelektrode einfädeln
Verletzungsgefahr durch unkontrolliertes Austreten der Drahtelektrode!
Bei unvollständiger oder unsachgemäß hergestellter Drahtführung kann die
Drahtelektrode unkontrolliert austreten und ggf. Personen verletzen!
•
Vor dem Drahteinfädeln, Drahtführung von Spule / Fass bis zum Schweißbrenner einrichten
und kontrollieren!
Pos. Symbol
1
2
3
4
5
•
Brennerschlauchpaket gestreckt auslegen.
•
Druckeinheiten lösen und umklappen (Spanneinheiten mit Gegendruckrollen klappen automatisch
hoch).
•
Schweißdraht vorsichtig von der Drahtspule abwickeln und durch den Drahteinführungsnippel über die
Rillen der Antriebsrollen und durch das Führungsrohr in das Kapillarrohr bzw. Teflonseele mit
Führungsrohr einführen.
•
Spanneinheiten mit Gegendruckrollen wieder nach unten drücken und Druckeinheiten wieder
hochklappen (Drahtelektrode muss in der Nut der Antriebsrolle liegen).
Der Anpressdruck muss an den Einstellmuttern der Druckeinheiten so eingestellt werden,
dass die Drahtelektrode gefördert wird, jedoch durchrutscht, wenn die Drahtspule blockiert!
Grundsätzlich sollte der Anpressdruck der vorderen Rollen (in Vorschubrichtung gesehen) etwas
höher sein, als der der Hinteren.
•
Einfädeltaster drücken bis die Drahtelektrode am Schweißbrenner heraustritt.
Verletzungsgefahr durch angetriebene Drahtelektrode!
Die Drahtelektrode kann mit hoher Geschwindigkeit aus dem Schweißbrenner oder der
Drahtzuführung austreten und so Personen verletzen.
•
Schweißbrenner nie auf Menschen oder Tiere richten!
96
1
2
4
3

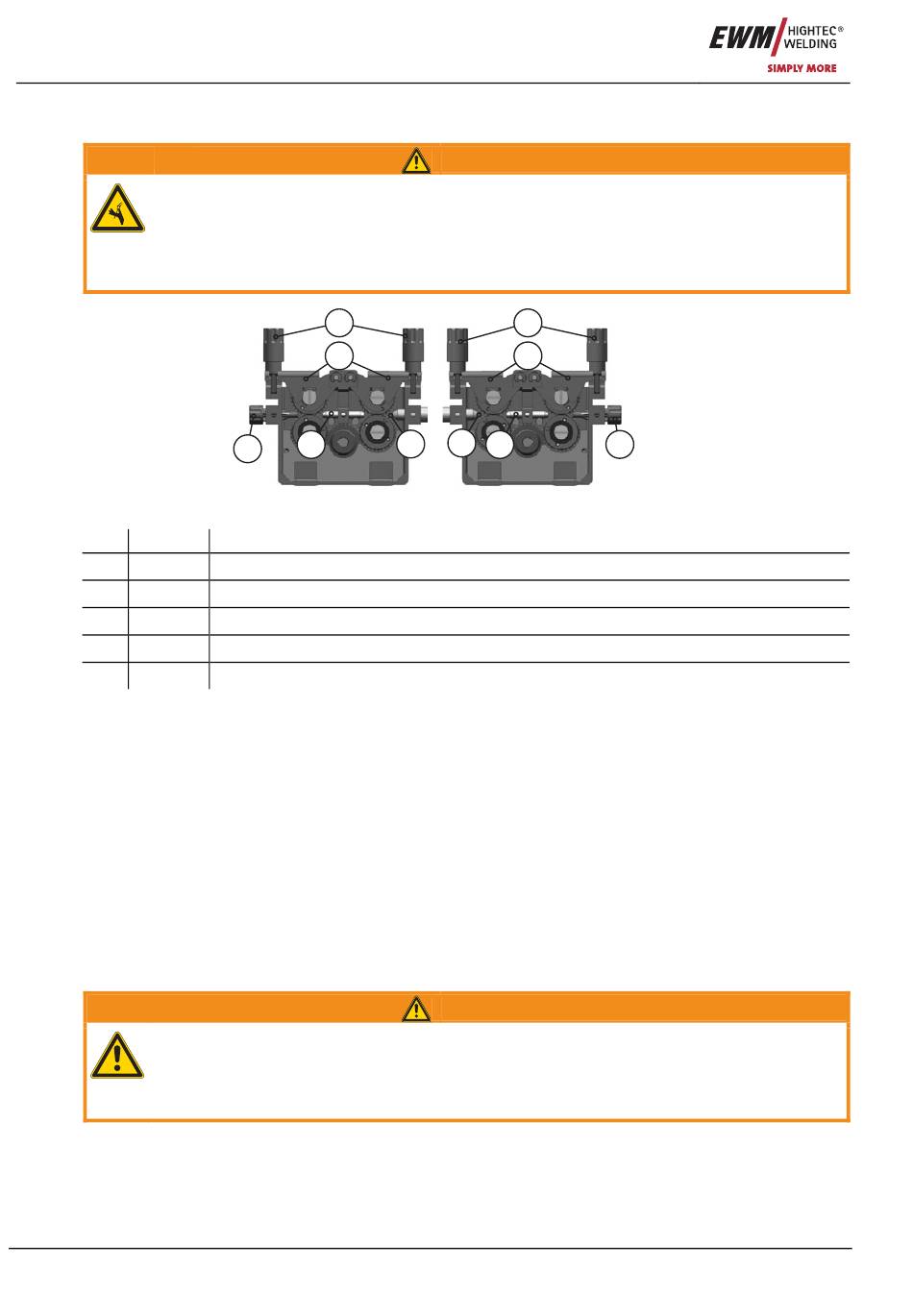

Abbildung 6-11
Beschreibung
0
Druckeinheiten
Spanneinheiten
Drahteinlaufnippel
Führungsrohr
Kapillarrohr oder Kunststoffseele mit Stützrohr, je nach Brennerausrüstung
WARNUNG
1
2
5
5
4
WARNUNG
3
Art. Nr.: 099-005072-EWM00
