6.10.2 Anschluss Werkstückleitung
Pos. Symbol
1
• Kabelstecker der Werkstückleitung in die Anschlussbuchse, Schweißstrom „+" stecken und durch
Rechtsdrehung verriegeln.
98

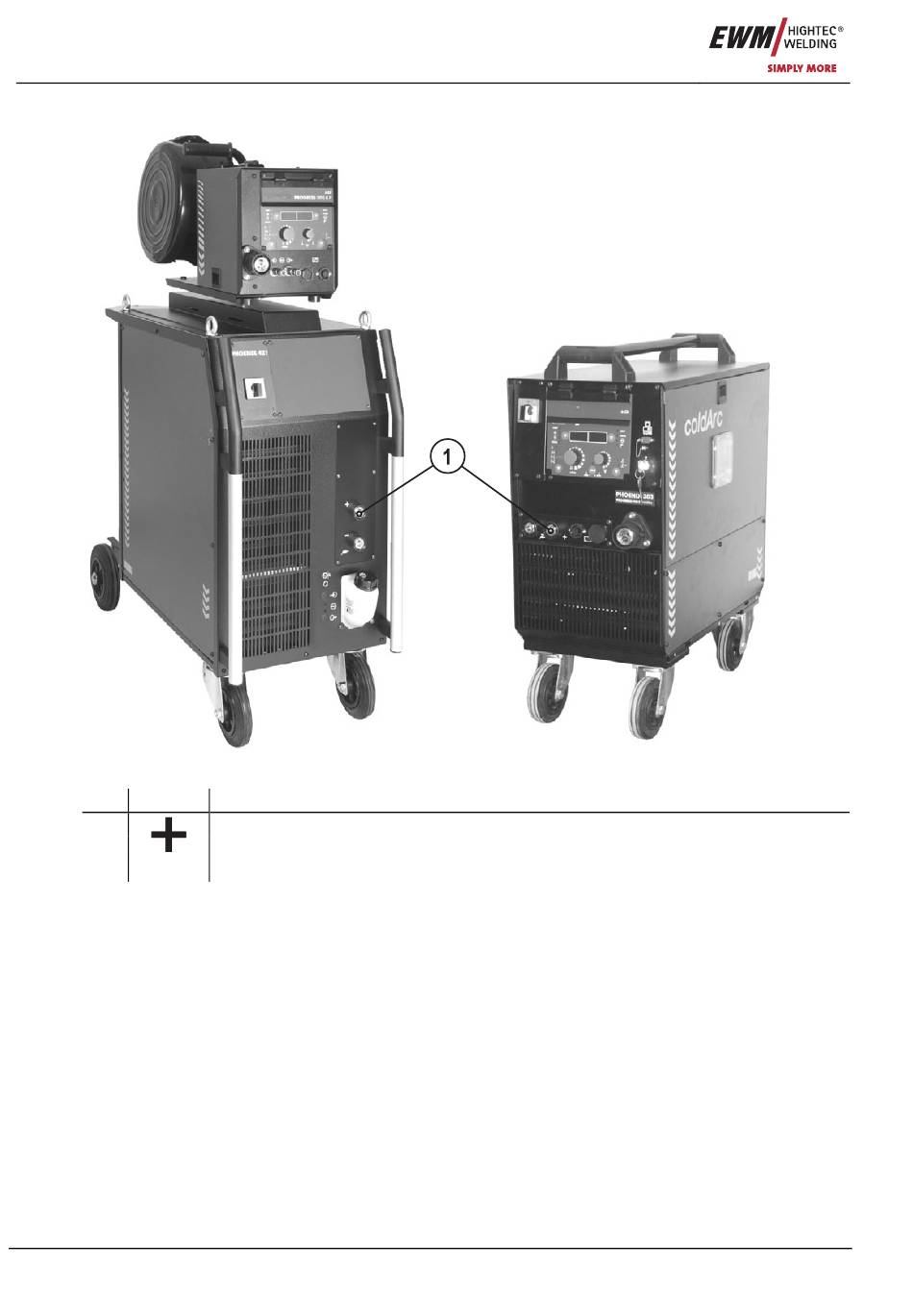

Abbildung 6-13
Beschreibung 0
Anschlussbuchse, Schweißstrom „+"
• Selbstschützender Fülldraht / WIG:
• E-Hand-Schweißen:
Werkstückanschluss
Werkstück- bzw. Elektrodenhalteranschluss
Art. Nr.: 099-005072-EWM00
