Inbetriebnahme
MIG/MAG-Schweißen
6.9.1.2 Drahtvorschubgerät
Pos. Symbol
1
2
3
4
5
6
• Kabelbuchse Schweißstrom auf „Anschlussstecker Schweißstrom" stecken und durch rechts drehen
verriegeln.
• Anschlussnippel der Kühlwasserschläuche in entsprechende Schnellverschlusskupplungen einrasten:
Rücklauf rot an Schnellverschlusskupplung, rot (Kühlmittelrücklauf) und
Vorlauf blau an Schnellverschlusskupplung, blau (Kühlmittelvorlauf).
• Kabelstecker der Steuerleitung in die Anschlussbuchse 7-polig stecken und mit Überwurfmutter
sichern (Der Stecker lässt sich nur in einer Stellung in die Anschlussbuchse einstecken).
• Überwurfmutter der Schutzgasleitung am Anschlussnippel G¼" anschließen.
Standardmäßig wird an jedes Drahtvorschubgerät eine Gasstaudüse für einen
Gasdurchfluss von 0 - 16 l/min montiert. Für Anwendungen bei denen eine größere
Gasdurchflussmenge benötigt wird (z. B. Aluminium) sollte eine Gasstaudüse von
0 - 25 l/min (siehe Zubehör) eingebaut werden.
88

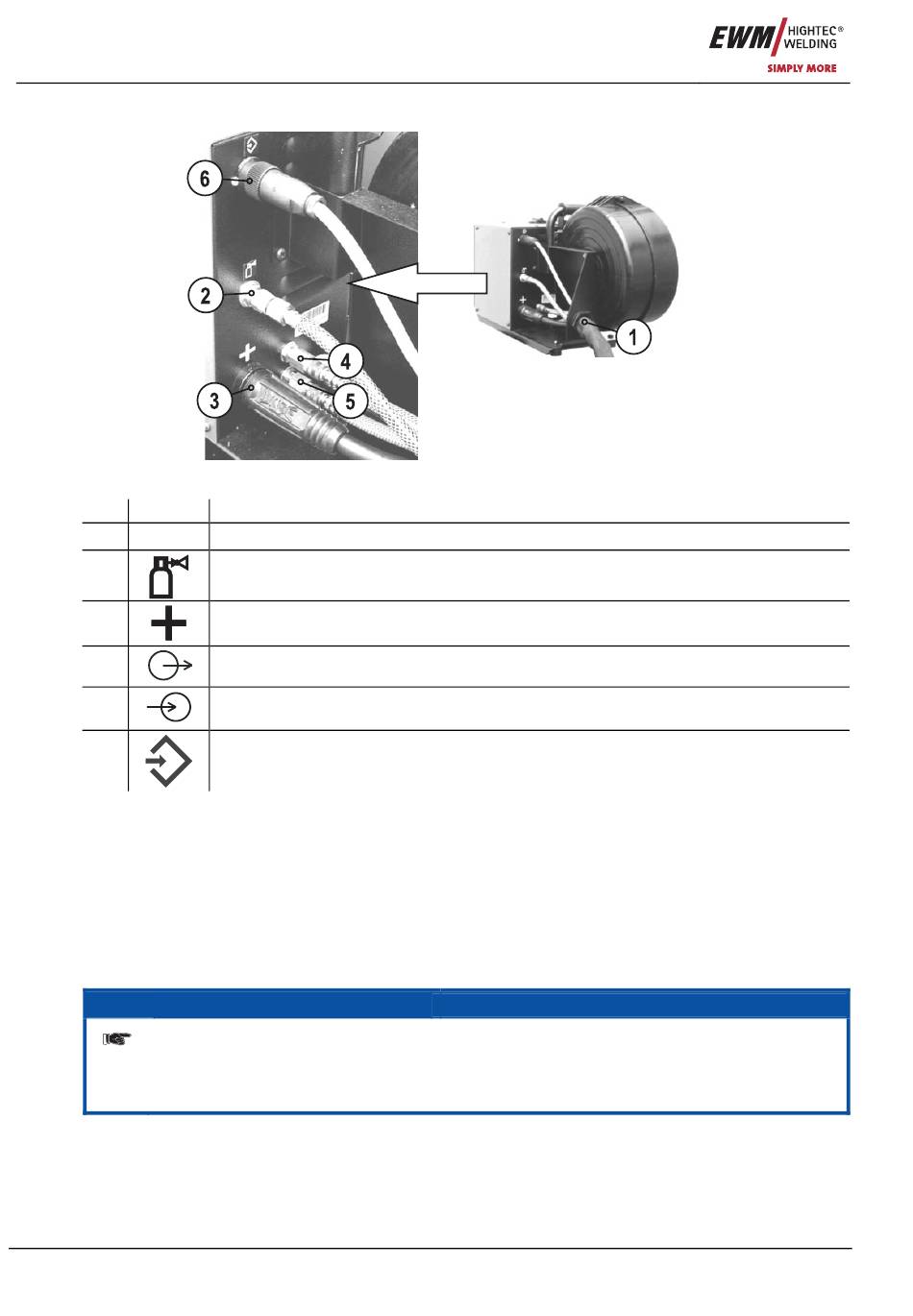

Abbildung 6-4
Beschreibung 0
Zugentlastung Zwischenschlauchpaket
Anschlussnippel G¼", Schutzgasanschluss
Anschlussstecker, Schweißstrom „+"
Schweißstromanschluss Drahtvorschubgerät
Schnellverschlusskupplung, rot (Kühlmittelrücklauf)
Schnellverschlusskupplung, blau (Kühlmittelvorlauf)
Anschlussbuchse 7-polig (digital)
Steuerleitung Drahtvorschubgerät
HINWEIS
Art. Nr.: 099-005072-EWM00
