Funktionsbeschreibung
MIG/MAG-Schweißen
5.2.3

MIG/MAG-Arbeitspunkt

Der Arbeitspunkt (Schweißleistung) wird nach dem Prinzip der MIG/MAG-Einknopfbedienung
vorgegeben, d. h. der Anwender muss zur Vorgabe seines Arbeitspunktes z. B. nur die gewünschte
Drahtgeschwindigkeit einstellen und das digitale System errechnet die optimalen Werte für Schweißstrom
und -spannung (Arbeitspunkt).
Die Einstellung des Arbeitspunktes kann auch von Zubehörkomponenten wie Fernsteller,
Schweißbrenner usw. vorgegeben werden.
5.2.3.1

Anwahl der Anzeigeeinheit

Der Arbeitspunkt (Schweißleistung) kann als Schweißstrom, Materialstärke oder Drahtgeschwindigkeit
angezeigt, bzw. auch eingestellt werden.
Bedienelement
Anwendungsbeispiel
Aluminium soll geschweißt werden.
• Material = AlMg,
• Gas = Ar 100 %,
• Drahtdurchmesser = 1,2 mm
Die passende Drahtgeschwindigkeit ist nicht bekannt und soll ermittelt werden.
• Entsprechenden JOB (siehe Aufkleber „JOB-List") anwählen,
• Anzeige auf Materialstärke umschalten,
• Materialstärke entsprechend den Gegebenheiten (z. B. 5 mm) einstellen.
• Anzeige auf Drahtgeschwindigkeit umschalten.
Resultierende Drahtgeschwindigkeit wird angezeigt (z. B 8,4 m/min).
5.2.3.2 Arbeitspunkteinstellung über Materialdicke, Schweißstrom, Drahtgeschwindigkeit
Im Folgenden wird beispielhaft zur Arbeitspunkteinstellung die Einstellung über den Parameter
Drahtgeschwindigkeit aufgeführt.
Bedienelement
m/min
5.2.3.3 Vorgabe Korrektur der Lichtbogenlänge
Die Lichtbogenlänge lässt sich wie folgt korrigieren.
Bedienelement
36

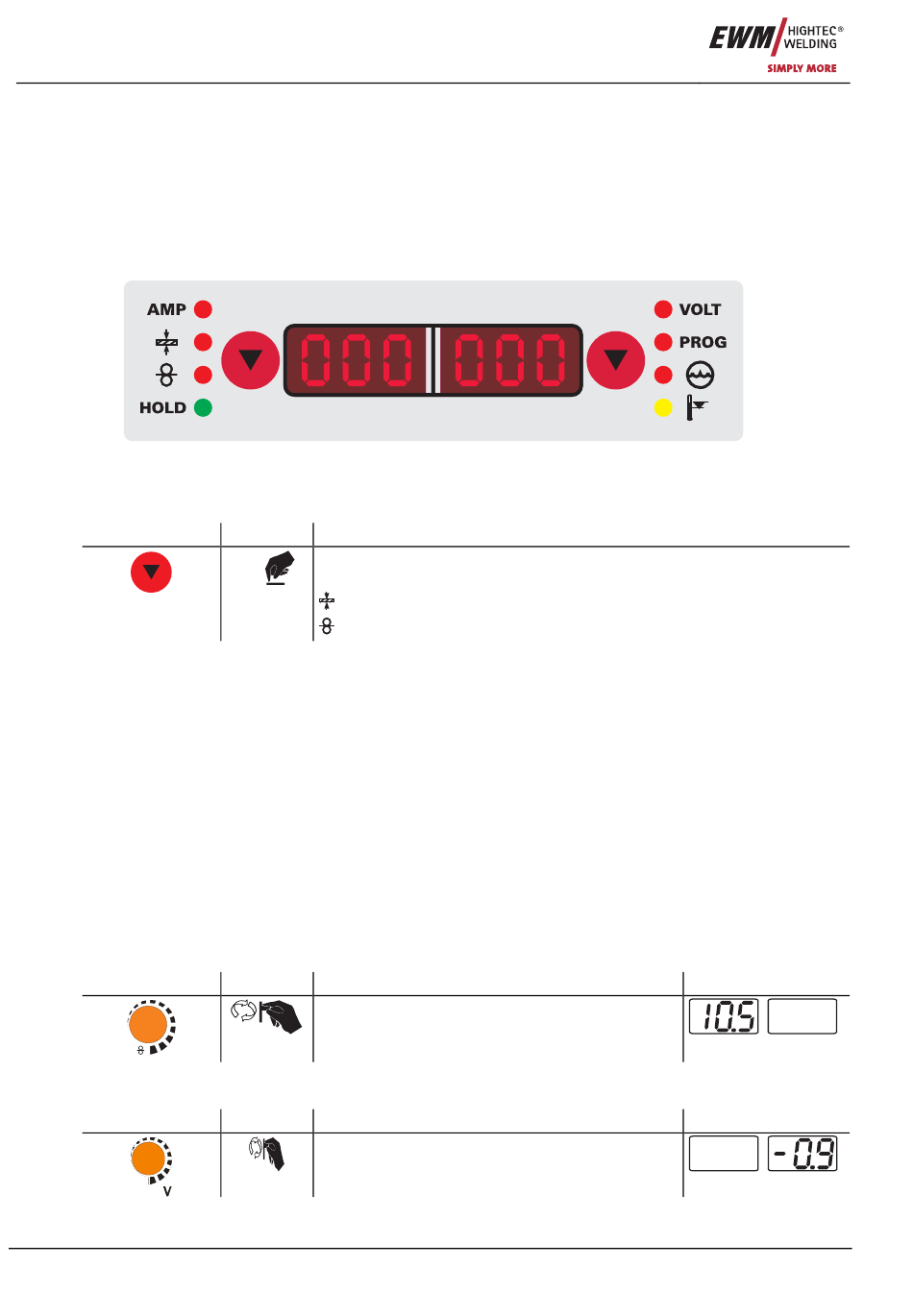

Abbildung 5-3
Aktion Ergebnis
Umschalten der Anzeige zwischen:
n x Schweißstrom
AMP
Materialstärke
Drahtgeschwindigkeit
Aktion Ergebnis
Schweißleistung über den Parameter
Drahtgeschwindigkeit erhöhen, bzw. verringern.
Anzeige-Beispiel: 10,5 m/min
Aktion Ergebnis
Einstellung „Korrektur der Lichtbogenlänge"
(Anzeige-Beispiel: -0,9 V,
Einstellbereich -9,9 V bis +9,9 V)
Anzeige
Anzeige
