Gerätebeschreibung
PHOENIX 333 PROGRESS PULS coldArc
4.1.2

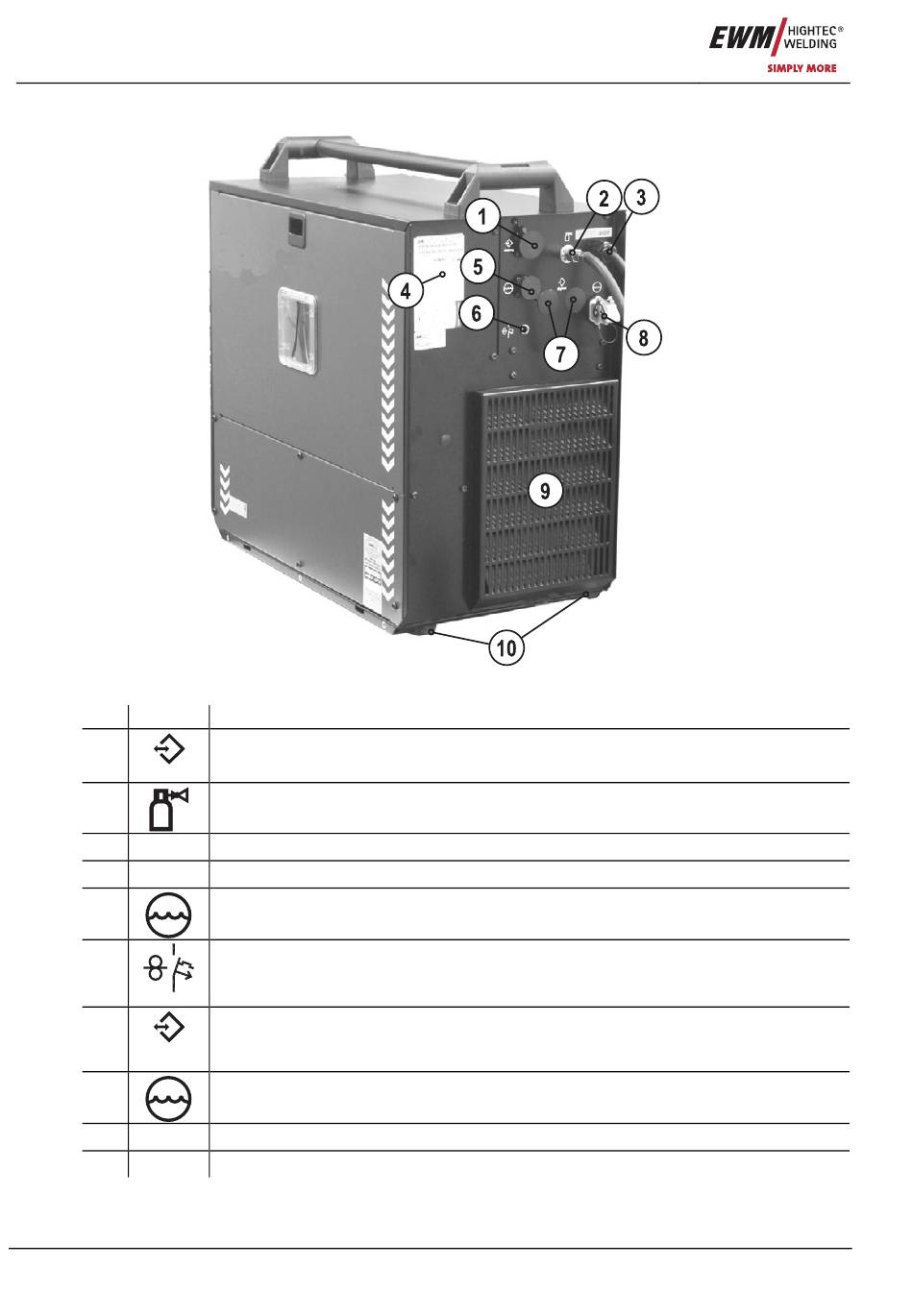

Rückansicht
Pos. Symbol
1
analog
2
3
4
5
6
42V/4A
7
digital
8
9
10
20
Abbildung 4-2
Beschreibung
0
Automatisierungsschnittstelle 19-polig (analog), Option
(siehe Kapitel Funktionsbeschreibung)
Anschlussnippel G¼"
Schutzgasanschluss vom Druckminderer
Netzanschlusskabel
Typenschild
Anschlussbuchse, 8-polig
Steuerleitung Kühlgerät
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelöste Sicherung durch Betätigen zurücksetzen)
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
Anschlussbuchse, 4-polig
Spannungsversorgung Kühlgerät
Austrittsöffnung Kühlluft
Gummifüße
Art. Nr.: 099-005072-EWM00
