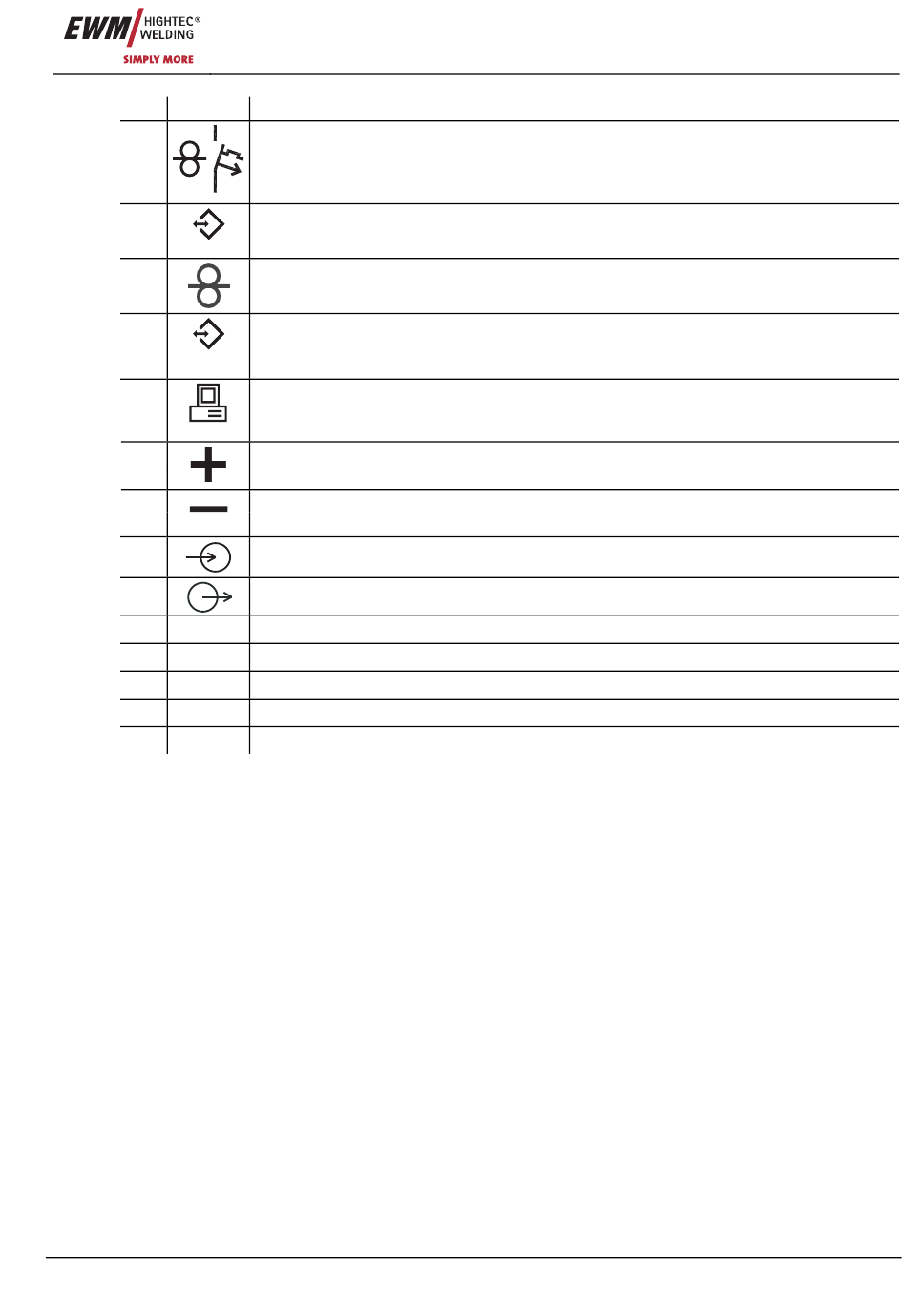

Pos. Symbol
1
2
analog
3
4
digital
5
COM
6
7
8
9
10
11
12
13
14
Art. Nr.: 099-005072-EWM00
Beschreibung 0
Taster, Sicherungsautomat
Absicherung Versorgungsspannung Drahtvorschubmotor
(Ausgelösten Automat durch Betätigen zurücksetzen)
Anschlussbuchse 19-polig (Option)
Analoge Automatenschnittstelle (siehe Kapitel „Funktionsbeschreibung")
Anschlussbuchse 7-polig (digital)
Anschluss Drahtvorschubgerät
Anschlussbuchse 7-polig (digital)
Zum Anschluss digitaler Zubehörkomponenten (Dokumentationsinterface,
Roboterinterface oder Fernsteller etc.).
PC-Schnittstelle, seriell (D-SUB Anschlussbuchse 9-polig)
Anschlussbuchse, Schweißstrom „+"
• MIG/MAG-Schweißen:
Anschlussbuchse, Schweißstrom „-"
• MIG/MAG-Fülldraht:
Kühlmittelrücklauf vom DV-Gerät (Schnellverschluss rot)
Kühlmittelvorlauf zum DV-Gerät (Schnellverschluss blau)
Transportrollen, Bockrollen
Netzanschlusskabel
Sicherungskette
Austrittsöffnung Kühlluft
Flaschenaufnahme
PHOENIX 521 PROGRESS PULS coldArc
Schweißstrom zum „DV" Zentralanschluss / Brenner
Schweißstrom zum „DV" Zentralanschluss / Brenner
Gerätebeschreibung
