Allgemeine Montagehinweise
Vor dem Einbau des Antriebes Tousek PULL SLR
empfehlen wir folgende Punkte zu kontrollieren :
1) Überprüfen der Torstruktur;
Bei Konstruktionen mit Bodenlaufschienen die unteren
Laufräder sowie die oberen Führungsrollen kontrollieren,
ob keine unzulässigen Reibungen vorliegen.
Bei freitragenden Toren prüfen ob in den Endlagen ohne
übermäßigen Kraftaufwand weggefahren werden kann.
Der Schiebetorantrieb PULL SLR ist für die Automatisierung von waagrecht laufenden
!
Schiebetoren konstruiert und entwickelt worden. Schräg laufende Tore dürfen ohne
zusätzliche Sicherheitsmaßnahmen nicht automatisiert werden (das Tor darf sich in
keiner Position selbständig in Bewegung setzen).

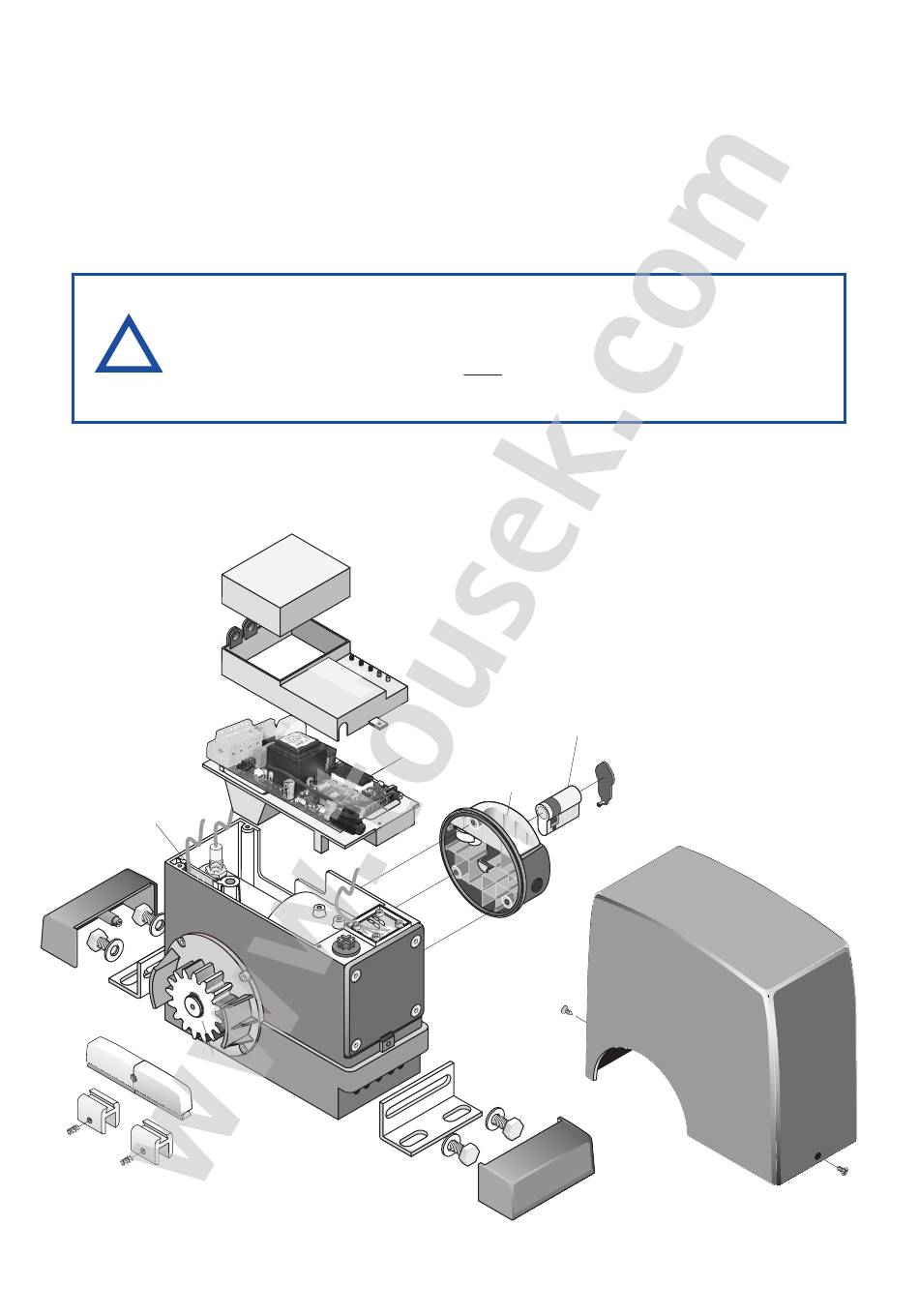

Technischer Aufbau
Tousek PULL SLR
Endschalter-
Platine
Zahnrad
Endschalter-
magnete
Klemmen für Montage
der Enschaltermagnete
auf der Zahnstange
2) Seitliche Torflügelbewegungen während des
Öffnungs- oder Schließvorganges sind unzuläßig.
3) Überprüfen, ob die Torbewegung über den
gesamten Weg ohne übermäßige Reibung oder
Unregelmäßigkeiten erfolgt.
4) Überprüfen, ob Endanschläge vorhanden sind,
um zu vermeiden, daß das Tor aus der Führung
fährt.
WARNHINWEIS !
Steuerungsabdeckung
Profilhalbzylinder
Steuerungsplatine
Notentriegelung
Montagewinkel
Winkelabdeckung
5
49001801 / 16. 12. 2004
Antriebsdeckel
