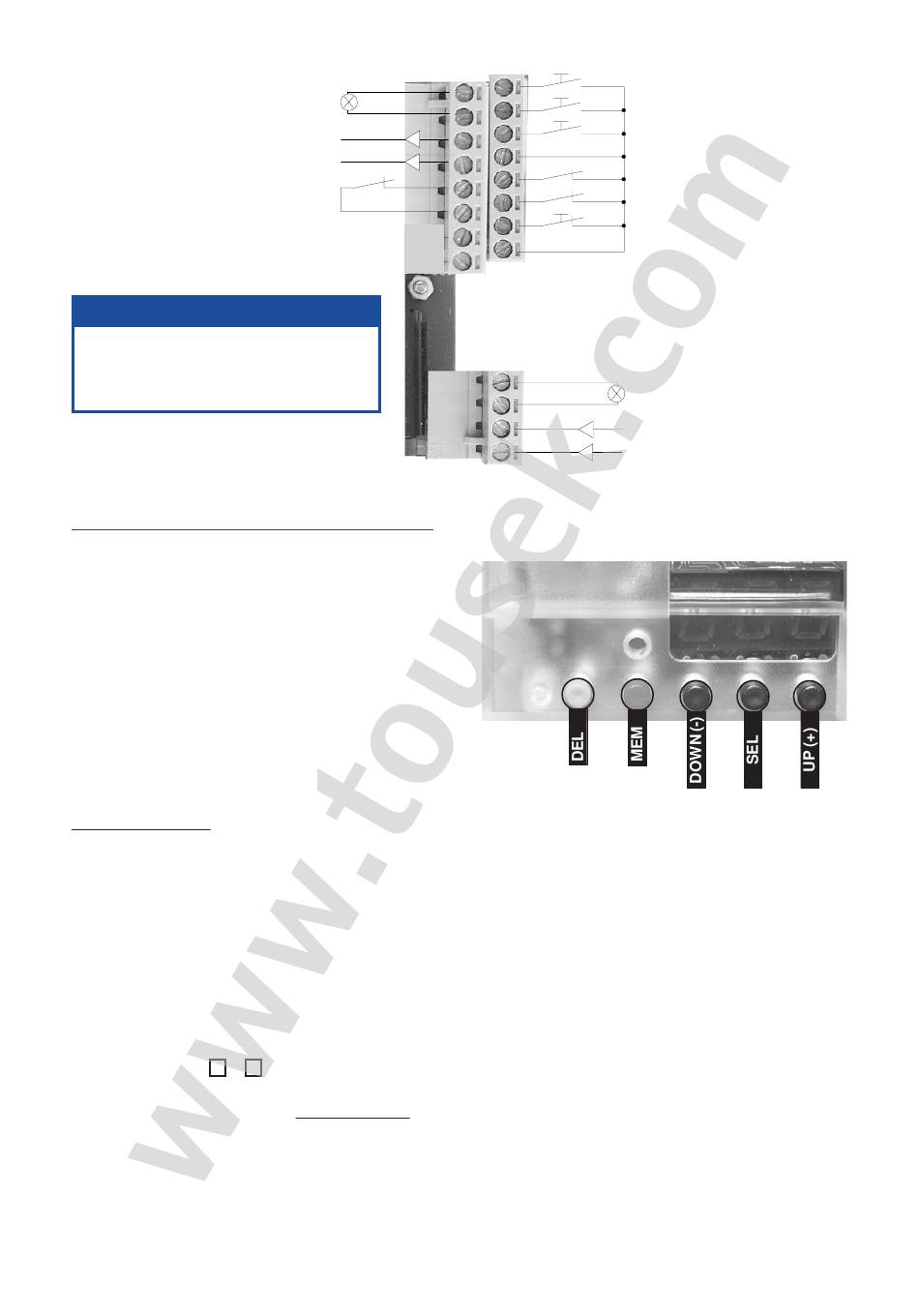

Klemmenbelegung:
Kontrollampenausgang 24V, max. 2W
Niederspannungsausgang 24V a.c.
max. 200mA
Selbstüberwachungskontakt für
Lichtschranke und Kontaktleiste
ACHTUNG
Bei Anschluss-, Einstell- und
Wartungsarbeiten ist darauf zu achten,
dass die Elektronikplatine nicht durch
Feuchtigkeit (Regen) beschädigt wird.
Funktion der Taster siehe Folgeseiten
PROGRAMMIERUNG UND ELEKTRISCHE ANSCHLÜSSE
Allgemeines:
Die Programmierung gestaltet sich durch die vorhandene
Menüführung der Steuerung sehr benutzerfreundlich und
erfolgt einfach über die drei Tasten (DOWN, SEL, UP) und
einem LED-Display.
Es sind zwei Hauptmenüs anwählbar:
•
Hauptmenü "0"
•
Hauptmenü "1".
Die Programmierung des eingebauten Empfängers
erfolgt mit den Tasten MEM=Speichern und DEL=Löschen.
Programmübersicht
0 (Hauptmenü 0):
Funktion
0-1
ohne Funktion
0-2
ohne Funktion
0-3
Motorkraftregelung
0-4
Pausezeit
0-5
Impulstasterfunktion
0-6
ohne Funktion
0-7
Links-/Rechts-Einbau
Die Funktionen der einzelnen Menüpunkte wird in der umseitigen Funktionsübersicht bzw. bei den einzelnen
Anschlussbeispielen A – T genauer erläutert.
Aufrufen des Hauptmenüs "0":
Taste SEL gedrückt halten bis nach 3 Sekunden auf der Menüanzeige "0-1" angezeigt wird.
Nun kann mittels der UP- und der DOWN-Taste im Menü geblättert werden bis der gewünschte Menüpunkt erscheint,
welcher mit der SEL Taste aufgerufen wird. Die Einstellungen im aufgerufenen Menüpunkt erfolgen dann wieder mit
den Tasten UP und DOWN. Die Einstellungen werden erst übernommen, wenn der Menüpunkt durch die Taste SEL
verlassen wird.
Anmerkung: Befindet man sich bereits im Hauptmenü "1", so ist dieses zuerst zu verlassen und dann das
Hauptmenü "0" aufzurufen (siehe Ausstieg aus den Menüs).
ME1
22
21
20
19
18
17
16
15
ME3
1 (Hauptmenü 1):
Funktion
1-1
Anfahrtskraft
1-2
ohne Funktion
1-3
ohne Funktion
1-4
ohne Funktion
1-5
Lichtschrankenfunktion
1-6
Kontaktleistenfunktion
1-7
Sensoreinstellung
1-8
Vorwarnung Blinklicht (beim Schließen)
9
49001801 / 16. 12. 2004
ME2
14 Impulstaster
13 Gehtürtaster
12 ZU-Taster
11 Gemeinsamer
10 Lichtschranke
9
Kontaktleiste
8
STOPP-Taster
7
Gemeinsamer
6
5
4
Blinklampe 230V, max. 100W
3
2
Versorgungsspannung 230V a.c.
1
Hoflicht 230V, 100W
Menüanzeige
