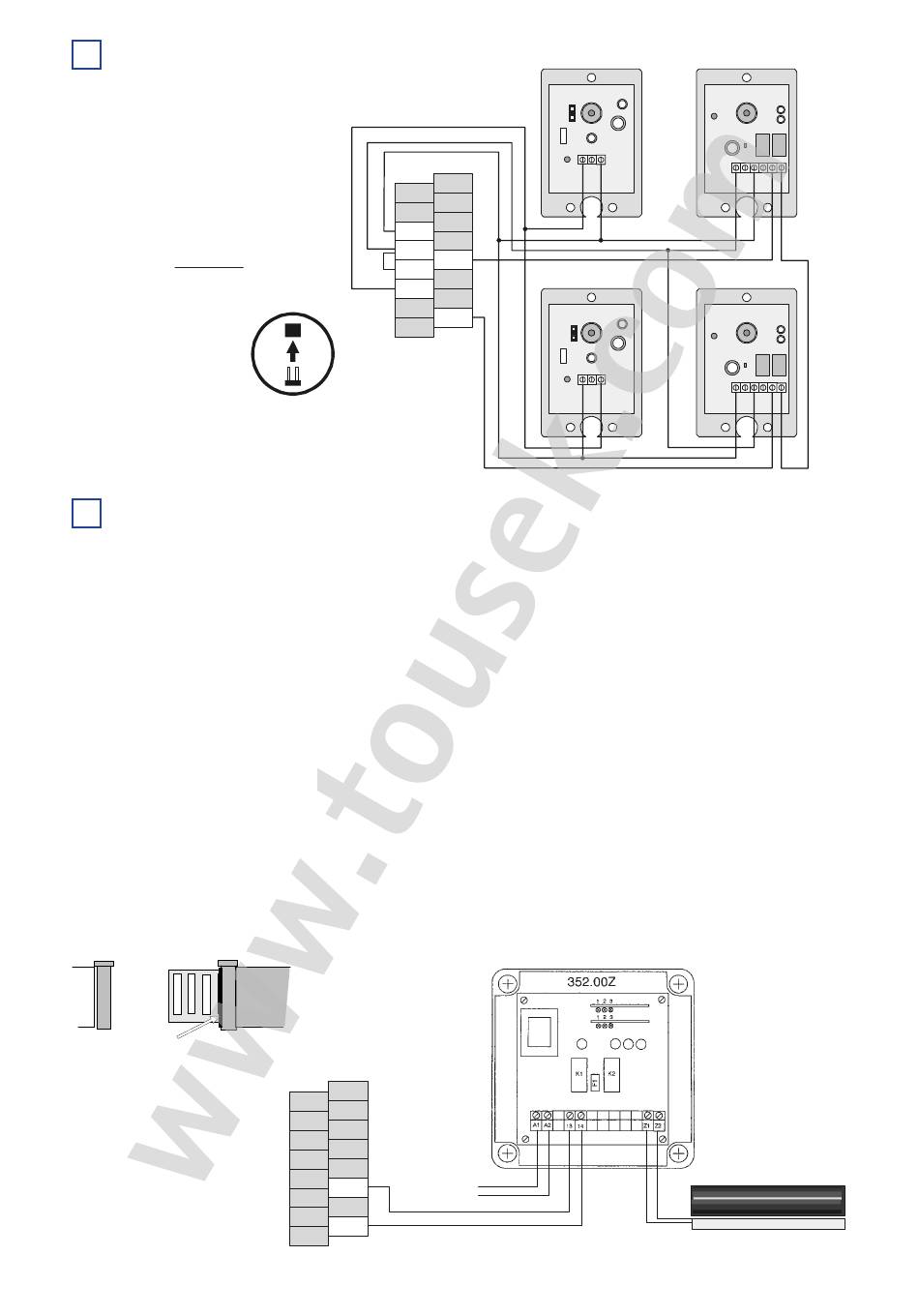

ANSCHLUSS VON 2 LICHTSCHRANKEN LS 40
MIT AKTIVER SYNC-FUNKTION
Da die PULL SLR Steuerung die LS 40
mit Wechselspannung versorgt, ist es
möglich die SYNC-Funktion zu aktivieren
(d.h. beide Sender können auf derselben
Seite
montiert
werden,
gegenseitige Beeinträchtigung).
Die Aktivierung der SYNC-Funktion
erfolgt durch Entfernen der Steck-
brücken (J) in beiden Sendern.
(siehe Anleitung LS40)
M
TOUSEK KONTAKTLEISTE ALS SICHERHEITSEINRICHTUNG BEIM ÖFFNEN - Klemme 7/9
Grundsätzlich stehen 2 Funktionen zur Auswahl:
1. Wird die Kontaktleiste beim Öffnen oder Schließen ausgelöst, so reversiert das Tor kurz und stoppt danach.
Mit dem nächsten Impuls durch Funk oder Impulstaster fährt das Tor weiter in die reversierende Richtung.
(Menüeinstellung 1-6/ OP1 od. OP2)
2. Einzugsschutz: Wird die Kontaktleiste beim Öffnen ausgelöst, so reversiert das Tor kurz und stoppt danach ( beim
Schließen keine Funktion). Mit dem nächsten Impuls durch Funk oder Impulstaster schließt das Tor.
(Menüeinstellung 1-6/ OP3 od. OP4)
Zusätzlich gibt es für beide Funktionen noch eine Einstellung mit oder ohne Selbstüberwachung des Kontaktleisteneingangs.
Wird im Menü 1-6 die Einstellung OP1 oder OP3 gewählt, so ist die Überwachungsfunktion aktiv. Hierzu muß die
Versorgungsspannung (24V) der Auswerteeinheit über den Kontakt 17/18 geschliffen werden, welcher vor jeder Torbewegung
die Versorgungsspannung kurz unterbricht, wodurch der Kontaktleisteneingang an Klemme 7/9 zur Kontrolle ebenfalls
unterbrochen wird.
Achtung: Bei gleichzeitigem Lichtschrankenbetrieb muss eine Auswerteeinheit für Betriebsspannung 24 V a.c.
verwendet werden.
Wird im Menü 1-6 die Einstellung OP2 oder OP4 gewählt, so ist die Überwachungsfunktion nicht aktiv (in diesem Fall ist der
Anschluß eines Auswertgerätes mit Versorgungsspannung 230V möglich).
Es wird nur der Sicherheits-Kontakt der Auswerteeinheit an Klemme 7/9 angeschlossen.
Achtung: Wird keine Kontaktleiste angeschlossen, muss im Menü 1-6 die Kontaktleiste deaktivieren (OFF) werden.
Sicherheitskontaktleiste
beim Öffnen
Funktion-Einzugsschutz
ME2
ME1
14
22
13
ohne
21
12
20
11
19
10
18
9
17
8
16
7
15
J
Anschluss ohne aktiver Überwachungsfunktion:
ME2
ME1
14
22
13
21
12
20
11
19
10
18
9
230V a.c.
17
8
16
7
15
14
49001801 / 16. 12. 2004
LS 40 Sender
LS 40 Empfänger
J
-
+
~
~
1 3
2
LS 40 Sender
LS 40 Empfänger
J
-
+
~
~
1 3
2
Sicherheitskontaktleiste
w s
b r
-
+
~
~
1 3 5 6
2 4
-
+
~
~
1 3 5 6
2 4
TOUSEK
