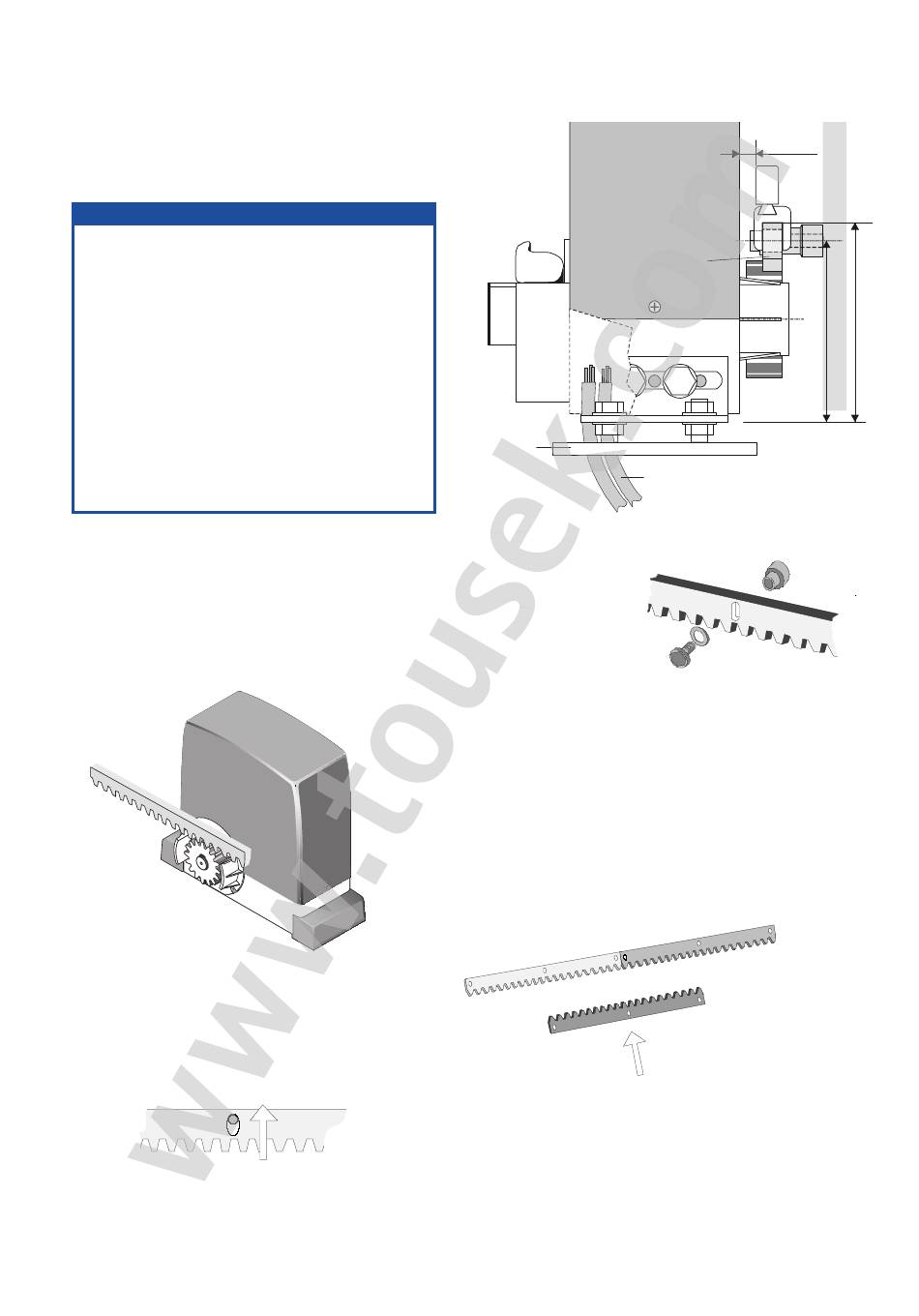

1. MONTIEREN DES MOTORS
Den Motor auf die versetzte Grundplatte stellen und
verschrauben, oder auf ein Betonfundament dübeln.
Besonders wichtig ist, daß der Antrieb 90
montiert wird, und die Maße lt. Abbildung eingehalten
werden.
HINWEIS zur Leitungsverlegung
Die Verlegung der elektrischen Leitungen muss in
Schutzschläuchen erfolgen, welche für die
Verwendung im Erdreich geeignet sind. Die
Schutzschläuche müssen so verlegt werden, dass
sie in das Innere des Antriebsgehäuses geführt
werden (siehe Abb.)
230V Leitungen und Steuerleitungen müssen in
getrennten Schläuchen verlegt werden!
Es dürfen ausschließlich Leitungen mit doppelter
Isolierung verwendet werden, welche für die Verlegung
im Erdreich geeignet sind z.B. E-YY-J.
Falls besondere Vorschriften einen anderen Kabeltyp
erfordern, sind Kabel gemäß diesen Vorschriften
einzusetzen.
2. MONTAGE DER ZAHNSTANGE
Den Antrieb entriegeln (siehe unter Punkt 9) und den Torflügel vollständig öffnen.
Am ersten Meter Zahnstange die Distanzstücke mit den Unterlegsscheiben und
Schrauben montieren.
Die Schrauben müssen in den Längsschlitzen ganz nach oben geschoben werden.
Danach Schrauben und Bolzen etwas festziehen.
Vor dem Montieren des 2. Meters Zahnstange ist
unbedingt ein Zahnstangenstück an die Unterseite
zwischen 1. und 2. Zahnstange zu legen, damit das
Zahnmodul (Zahnübergang) zwischen 1. und 2.
Stange exakt stimmt.
o
zum Torflügel
verstellbare
Grundplatte
Erstes Zahnstangenelement am Motor auflegen, mit einer
Schraubzwinge fixieren.
Dann das Tor manuell bis zum Ende des ersten Zahnstangenteiles
bewegen, und das 1.,2. und 3. Distanzstück mit dem Tor verschweißen.
Die weiteren Zahnstangen analog montieren.
Danach sind die Befestigungsschrauben zu lösen, die Zahnstange ist
in den Längsschlitzen etwas anzuheben damit zwischen Zahnrad
und Zahnstange ein Spiel von ca 1mm entsteht.
Achtung: Die Zahnstangen nicht miteinander verschweißen!
Bei Zahnstangenmontage ohne Schweißen werden diese gemeinsam
mit den Distanzstücken ans Tor geschraubt. Ansonsten ist analog
vorzugehen.
6
49001801 / 16. 12. 2004
max. 10mm
mit Stahlzahnstange
Kabelzuführung von unten
125
117
