BLINKLICHTAUSGANG (100W max.) - Klemme 3/4
An der Klemme 3/4 steht ein 230V Ausgang zur Verfügung. An
diesen kann eine Blinklampe angeschlossen werden.
Der Ausgang ist während der Torbewegung unter Spannung.
Vorwarnung beim Schließen:
Im Menü 1-8 ist die Vorwarnzeit von 0–30 Sekunden einstellbar.
Hinweis: Die Blinklampe benötigt einen Blinkprint.
O
KONTROLLEUCHTE (24V max. 2W- Klemme 21/22) bzw. KONTROLL-LED (LED 9)
Funktionen:
blinkt langsam beim Öffnen, leuchtet in der Offenstellung
bzw. wenn der ZU-Endschalter nicht erreicht wird und
blinkt schnell beim Schließen
Kontaktkontrolle nach dem Einschalten:
Die Steuerung überprüft nach dem Anlegen der Spannung sämtliche Befehlsgeber und Sicherheitseinrichtungen
auf richtigen Kontakt, d.h. es wird geprüft, ob Lichtschranken, Kontaktleiste und Stopptaster gebrückt, richtig
angeschlossen sind, unter Berücksichtigung der Menüeinstellungen. Bei den Befehlsgebern wird überprüft, ob
keine Dauerauslösung anliegt. Während der Prüfung dürfen die Sicherheitseinrichtungen und die Befehlsgeber
nicht betätigt sein.
Wenn die Kontakte richtig angeschlossen sind, erlischt die Kontrollampe nach 5 Sekunden.
Die Fehler werden durch blinken der Kontrolleuchte angezeigt, wobei die Anzahl der Blinkimpulse für den
jeweiligen Eingang steht. Die Blinkimpulse werden durch Pausen getrennt.
1 x blinken: STOPP-Eingang
4 x blinken: Gehtürtaster
7 x blinken: Endschalter nicht angeschlossen bzw. defekt
Kontaktleisten- und Lichtschrankeneingang sind nur aktiv, wenn sie im entsprechenden Menü nicht abgeschalten sind.
P
LAUFZEIT
Die übergeordnete Laufzeit von 90 Sekunden ist fix vorgegeben.
Q
KRAFTREGELUNG MOTOR
Einstellung: Im Menü 0-3 kann die Motorkraft von 25–100 eingestellt werden (Werkseinstellung: 70).
Hinweis: Es sind unbedingt die geltenden Sicherheitsvorschriften zu beachten!
R
ERHÖHTE ANFAHRTSKRAFT
Die erhöhte Anfahrtskraft bewirkt , daß der Motor für die eingestellte Zeitdauer unabhängig von der eingestellten Motorkraft
mit 100% Kraft anfährt.
Einstellung: Im Menü 1-1 kann die Dauer der erhöhten Anfahrtskraft von 0–3 Sekunden eingestellt werden.
2 x blinken: Impulstaster
5 x blinken: Kontaktleisteneingang
15
49001801 / 16. 12. 2004
ME3
4
3
2
1
Hinweis:
ME1

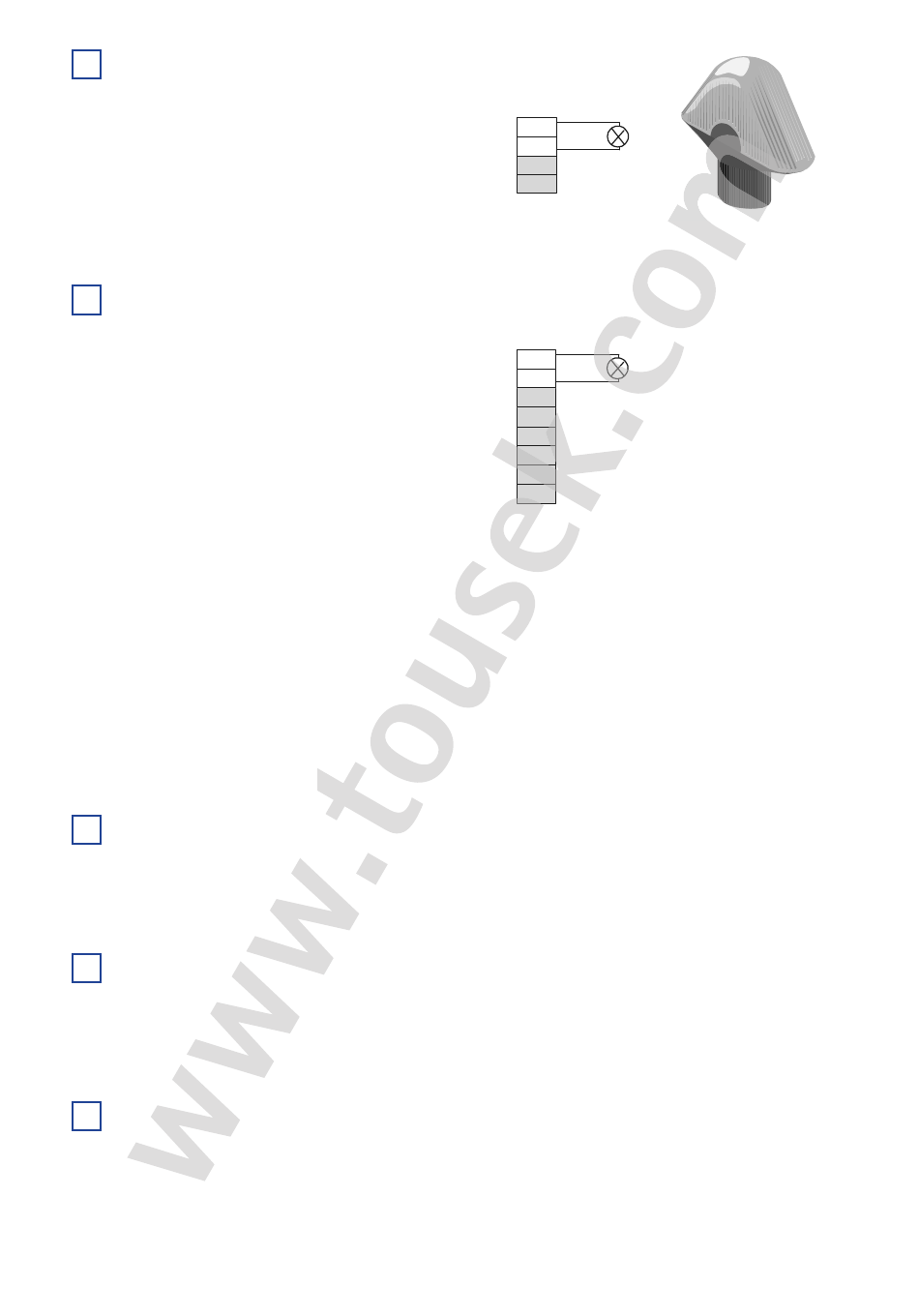

Die Kontrolleuchte und
22
die Kontroll-LED haben
21
dieselbe Funktion.
20
19
18
17
16
15
3 x blinken: ZU-Taster
6 x blinken: Lichtschrankeneingang
